交流稳压器配套JIG定位固定装置

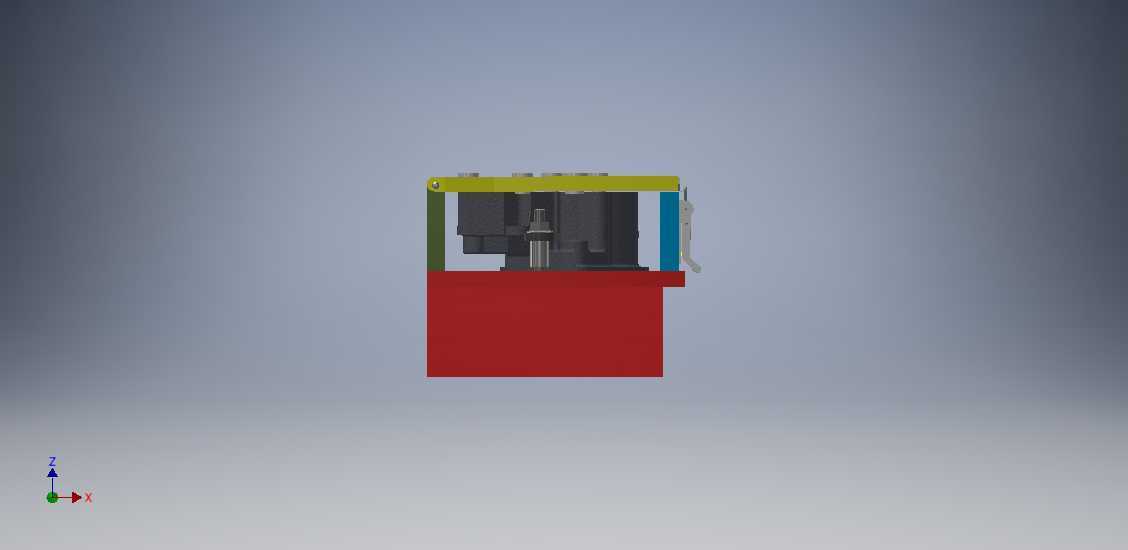

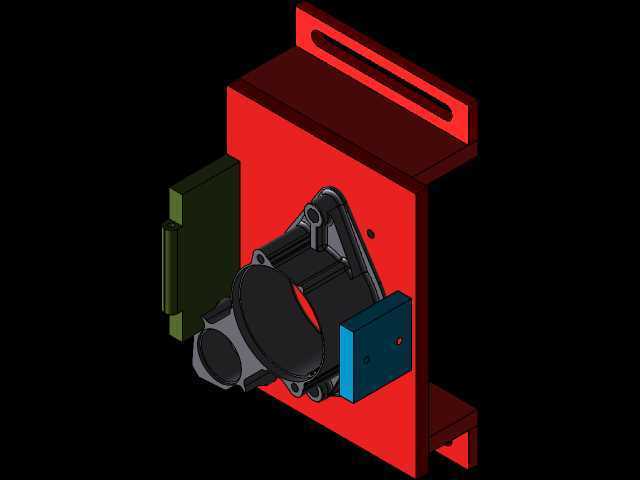

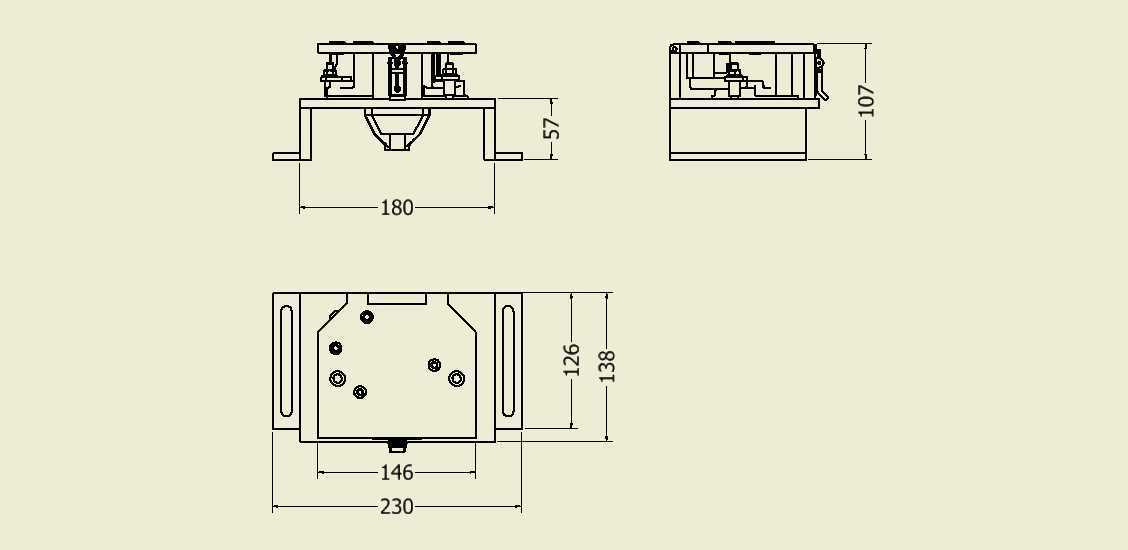

　　这套定位固定装置主要面向交流稳压器生产、装配及运维环节的工位定位需求设计，在稳压器铁芯绕组分段装配、性能测试、成品转运等工序中，承担核心部件的位置锁定功能，避免作业过程中部件偏移带来的装配误差、测试数据偏差问题。从结构布局来看，装置采用分层承载设计，底部为带安装槽的红色基座，基座两侧开设长圆形调节安装孔，可适配不同工位台面的螺孔间距，安装时无需重新在台面上打孔，仅通过螺栓穿入长槽即可完成位置微调与锁紧，基座的安装边界覆盖常规稳压器装配工位的通用安装尺寸，单基座可承载重量满足中小型交流稳压器核心组件的承重要求，不会出现长期负载下的基座形变问题。中间层设置了多组缓冲限位与角度微调结构，

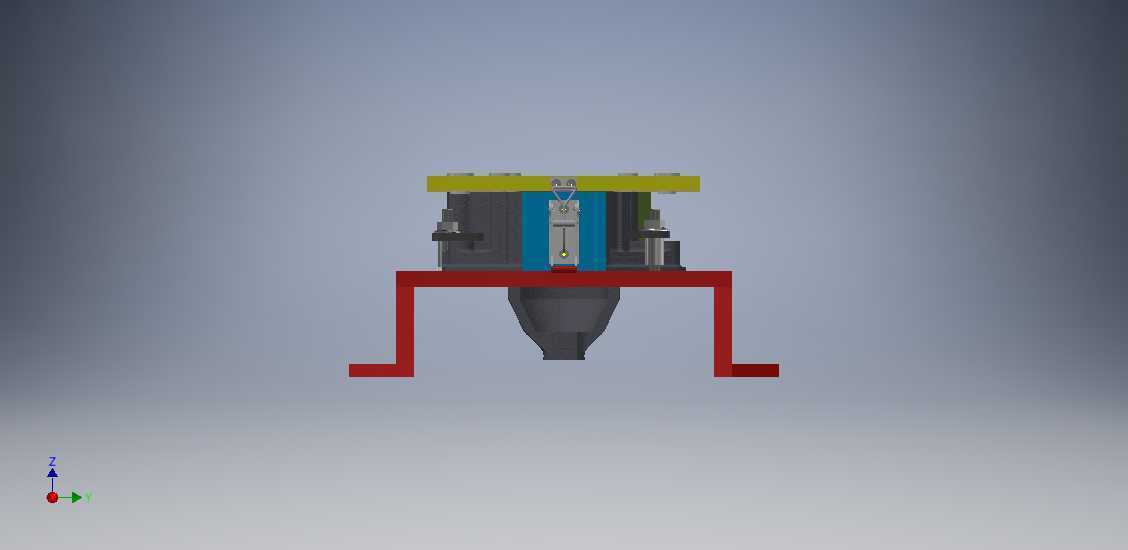

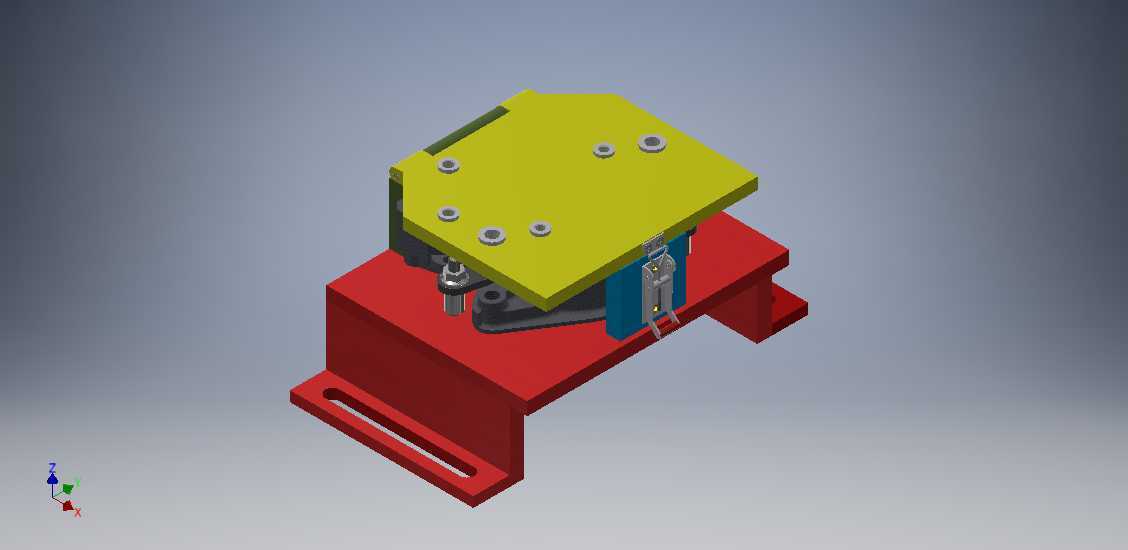

　　蓝色侧装的导向限位块可对稳压器核心组件的侧边进行径向约束，避免水平方向的窜动，同时限位块与组件接触的面预留了缓冲垫安装位，可根据被固定部件的外壳材质更换不同硬度的缓冲垫，防止刚性接触刮伤部件表面涂层。顶部黄色承载板为直接接触被固定工件的工作面，板面上均匀分布6处螺纹安装孔，孔位间距匹配主流中小型交流稳压器底座的安装孔位，无需额外制作转接板即可直接完成工件锁紧，承载板与下层支撑结构之间设置了角度调节副，可根据装配、测试的作业需求，在小范围内调整承载板的倾斜角度，方便作业人员对接线缆、操作接线端子，无需反复搬动沉重的稳压器组件调整作业姿态。设计过程中优先考虑了工位作业的操作便利性，装置两侧预留了充足的操作空间，不会遮挡稳压器的接线端、

　　调节旋钮等需要频繁操作的部位，在进行耐压测试、输出电压校准等工序时，测试探针可直接对接被测部位，无需反复拆装固定装置。基座底部做了加强筋结构处理，在减轻整体重量的同时保证了结构刚性，即使在频繁拆装工件、施加一定操作外力的情况下，整个装置的形变量控制在工装允许的公差范围内，不会因为长期使用出现定位精度下降的问题。针对不同规格的交流稳压器适配需求，顶部承载板可通过更换不同孔位的替换板实现快速切换，无需更换整个基座，降低了多品种生产场景下的工装投入成本，整个装置的拆装维护无需专用工具，常规工位配备的内六角扳手即可完成所有部件的拆解与更换，日常维护时仅需定期检查连接螺栓的锁紧状态、导向部位的磨损情况即可，维护难度较低。在实际产线应用中，

　　这类固定装置可替代传统的通用台钳夹持方式，避免通用台钳夹持力不可控导致的稳压器外壳变形、内部元件移位问题，同时定位精度远高于通用夹持工具，可将工件的重复定位误差控制在较小范围内，适配自动化测试工位的上下料定位要求，既可以用于人工装配工位的工件固定，也可以安装在自动化产线的测试工位，配合机械臂完成自动上下料作业。装置的外露结构均做了倒角处理，没有尖锐棱角，避免作业过程中磕碰划伤，所有连接部位的螺栓均采用内六角沉头设计，不会突出安装面影响工件放置，侧方的锁紧结构设置了快拆手柄，更换工件时无需完全拧下螺栓即可快速松开夹紧机构，缩短单工位的工件装夹时间，提升整体作业效率。
