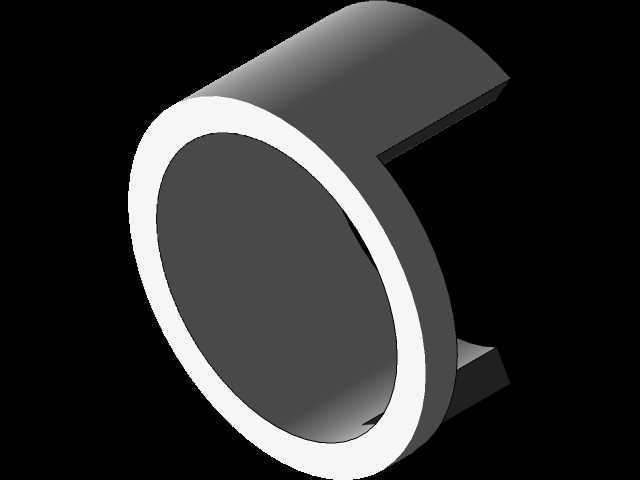

在机械加工的钻孔工序场景里,盖板类零件的装夹定位一直是影响孔位精度、加工效率的核心环节,这类零件多为薄壁环形或带弧形轮廓的板状结构,常规三爪卡盘装夹容易出现夹持变形,平口钳装夹又难以适配弧形轮廓的定位基准,很容易在钻孔过程中出现工件窜动、孔位偏移、孔壁垂直度超差的问题,这款开口式定位夹具正是针对这类加工痛点设计的专用工装。从结构形态来看,夹具主体采用带轴向开口的环形套状结构,内孔尺寸与待加工盖板的外圆轮廓做间隙配合设计,配合公差控制在H7/g6区间,既可以保证工件能够快速装入夹具定位腔,又能限制工件在径向的窜动余量,开口结构的设计并非简单的开槽,而是在开口位置预留了装夹让位空间,当工件装入后,
可通过开口侧的压紧组件对工件侧壁施加均匀的夹持力,避免传统环形夹具过定位导致的工件装夹变形问题。实际应用中,这类夹具多配套台钻、立式加工中心使用,安装时夹具底部通过定位止口与机床工作台的T型槽配合固定,夹具的轴向端面与机床主轴轴线保持垂直,垂直度公差控制在0.02mm以内,保证钻孔时刀具进给方向与工件基准面垂直。夹具的开口宽度经过针对性计算,既要满足工件快速取放的操作空间需求,又要保证环形主体的结构刚性,避免夹持力作用下夹具本体出现开口扩张变形,影响定位精度。设计过程中,首先梳理了钻孔盖板类零件的加工工艺路线:工件完成外圆粗精加工后,需要在端面上加工若干个均布或特定位置的安装孔,这道工序的定位基准选择工件的外圆柱面和下端面,
因此夹具的定位面分别设置在内孔圆柱面和底部承托端面,两个定位面的形位公差严格匹配工件的加工精度要求,承托端面的平面度控制在0.01mm以内,防止工件装夹后出现倾斜。考虑到钻孔过程中会产生轴向钻削力,夹具底部的承托端面需要覆盖工件钻孔位置的对应区域,避免工件在钻削力作用下出现局部变形,开口位置的边缘做了倒角处理,一方面去除加工毛刺避免划伤工件表面,另一方面可以引导工件快速装入定位腔,减少装夹辅助时间。在安装边界方面,夹具的外圆尺寸根据配套机床的工作台装夹范围设计,整体高度控制在120mm以内,避免刀具伸出长度过长导致的刚性不足问题,夹具的开口方向朝向操作侧,方便操作人员完成工件的取放和压紧操作,压紧点的位置设置在工件侧壁的非加工区域,
避开钻孔位置的对应投影区,防止钻削过程中刀具误触夹具造成刀具损坏或夹具报废。不同于通用夹具的适配性设计,这款专用夹具完全针对钻孔盖板类零件的轮廓特征定制,不需要额外加装调整垫块就可以完成工件的快速定位,装夹单个工件的辅助时间可以控制在10秒以内,相比通用平口钳装夹效率提升60%以上,同时因为定位基准统一,工件的孔位位置度公差可以稳定控制在0.05mm以内,能够满足批量加工的精度一致性要求。夹具主体采用45号钢调质处理,硬度达到HB220-250,具备足够的结构刚性和耐磨性,长期使用后定位面的磨损量极小,不需要频繁修正定位精度,内孔定位面经过精磨处理,表面粗糙度达到Ra1.6,减少装夹过程中对工件外圆表面的划伤,保证加工后工件的外观质量。在实际生产场景中,这类夹具还可以根据不同尺寸规格的盖板零件,更换对应内孔尺寸的夹具衬套,不需要更换整个夹具本体,进一步降低了工装制作成本,衬套与夹具本体采用过盈配合连接,更换时通过压力机压入即可,衬套的定位精度同样可以满足加工要求。钻孔过程中产生的切屑可以通过夹具的开口位置顺利排出,不会在定位腔内堆积造成工件装夹不到位的问题,日常维护只需要定期清理定位面的切屑和油污,检查压紧组件的锁紧力即可,不需要复杂的保养流程。
