沃尔沃855与V70经典版车尾后撑杆结构

　　在乘用车辆的尾门支撑系统设计中，气弹簧式后撑杆是承担尾门启闭支撑、姿态保持的核心部件，本次涉及的后撑杆结构适配沃尔沃855与V70经典版车型，属于车身开闭件系统的配套功能件。从实际装车场景来看，这类后撑杆布置在车尾侧围与尾门内板的铰接点位之间，日常使用中需要承受尾门自重带来的恒定弯矩，同时要在尾门开启到最大角度时提供稳定的支撑力，避免尾门意外下落造成磕碰或人员损伤，在低温、高湿或者多尘的使用环境下，撑杆的密封结构还要保证内部阻尼介质不泄漏，维持支撑力的长期稳定性。

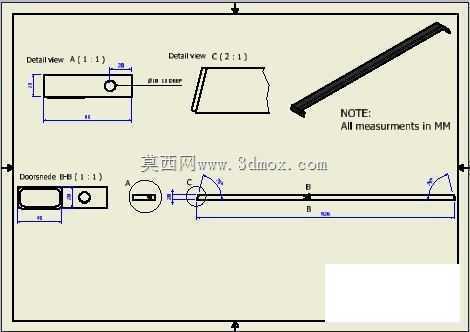

　　从结构设计逻辑来看，这款后撑杆采用细长杆身加两端铰接接头的经典布局，杆身主体为等截面细长杆件，表面做防锈耐磨处理，适配车身侧围的安装空间，不会在尾门启闭过程中与周边的内饰板、线束或者尾灯结构产生运动干涉。两端的铰接接头是设计的核心细节，从工程图的局部放大视图可以看到，其中一端采用带销轴孔的扁头结构，孔位的尺寸公差控制在较小范围内，保证与车身安装座的铰接配合间隙合理，既不会因为间隙过大出现启闭晃动，也不会因为间隙过小导致装配卡滞；另一端的接头做了角度适配，对应尾门安装点的倾斜安装面，保证撑杆在整个启闭行程中始终处于合理的受力角度，避免杆身承受额外的侧向弯矩，延长使用寿命。

　　尺寸设计上，这款后撑杆的总长度完全匹配目标车型的尾门开启行程，安装点位的孔距在尾门完全关闭时处于压缩状态，内部的阻尼结构提供预紧力，保证尾门关闭状态下的贴合密封性，不会出现高速行驶时尾门抖动漏风的问题；当尾门开启到最大角度时，撑杆伸出到最大设计长度，此时内部的限位结构会锁定行程，避免撑杆超出行程范围出现结构损坏。局部细节上，铰接位置的衬套采用耐磨自润滑材质，不需要日常加注润滑脂，减少后期维护成本，杆身的直径经过受力校核，在承受额定支撑力的前提下，尽可能减小杆件直径，降低自身重量，同时减少对车尾安装空间的占用。

　　从建模还原的角度来看，这款模型完整还原了撑杆的所有安装接口尺寸，包括两端铰接孔的直径、孔位相对杆身的偏心距、接头的外形轮廓，以及杆身的整体长度和直径参数，在做整车尾门系统的运动仿真时，可以直接调用该模型进行运动干涉检查，验证尾门从全闭到全开的整个行程中，撑杆与周边部件的间隙是否满足设计要求，也可以基于该模型进行支撑力的匹配计算，确认撑杆的力值曲线是否符合尾门启闭的手感要求，比如开启初始阶段需要的助力大小、开启到中段的力值变化、接近最大开启角度时的阻尼缓冲效果，避免尾门开启到最大位置时出现硬冲击。

　　在实际的配件替换场景中，这款后撑杆的安装接口完全与原厂车型匹配，不需要对车身或者尾门的安装点进行二次加工，替换时只需要将旧撑杆两端的卡簧取下，拔出旧撑杆后对准新撑杆的铰接孔位卡入即可完成装配，装配效率很高。设计过程中也充分考虑了长期使用的疲劳性能，杆身的壁厚经过反复校核，在承受上万次启闭循环后不会出现杆身弯曲变形，两端的铰接结构也做了防脱设计，避免车辆行驶过程中撑杆脱落引发安全隐患。另外，从工程图的标注可以看到，所有尺寸均以毫米为单位，细节处的倒角、圆角都做了明确标注，在进行三维建模时可以完全按照标注参数还原结构，不需要额外进行尺寸推算，保证模型与实际零件的一致性。
