减压阀配套圆柱螺旋压缩弹簧结构

　　在流体压力调控类阀门的结构体系里，这类圆柱螺旋压缩弹簧是直接决定调压稳定性的核心弹性元件，日常多配套在直动式减压阀的阀腔内部，承担着感应出口压力波动、推动阀芯复位、维持输出压力恒定的关键作用。不同于普通传动场景用的弹簧，减压阀配套弹簧的工作环境长期接触带压流体，既要耐受介质的长期冲刷，还要在反复压缩回弹的循环工况下保持刚度稳定，一旦弹簧出现力值衰减、节距变形，整台减压阀的出口压力就会出现漂移，轻则导致后端用气/用水设备压力不稳，重则引发管路超压泄漏的风险。

　　从实际选型适配的角度看，这款弹簧的尺寸参数完全围绕减压阀的安装腔体做匹配设计，4.5mm的线径是兼顾弹性力值与疲劳寿命的选择，线径过细则弹簧提供的复位力不足，无法在高压差工况下推动阀芯及时回位，线径过粗又会导致弹簧刚度太大，调压时的压力调节精度下降，轻微的预紧力调整就会带来出口压力的大幅波动。89mm的自由长度刚好适配常规DN15到DN25规格减压阀的阀腔轴向安装空间，安装时不需要额外裁剪调整，装入阀腔后预留的预压缩量刚好覆盖减压阀从全开到全关的阀芯行程，不会出现弹簧并圈失效或者预紧力不足的问题。44.5mm的节距设计也经过了工况校核，在弹簧被压缩到最大工作行程时，相邻簧圈之间仍保留足够的安全间隙，不会因为簧圈碰擦产生额外的摩擦阻力，保证阀芯动作的顺滑性，避免压力调节出现卡顿、迟滞的现象。

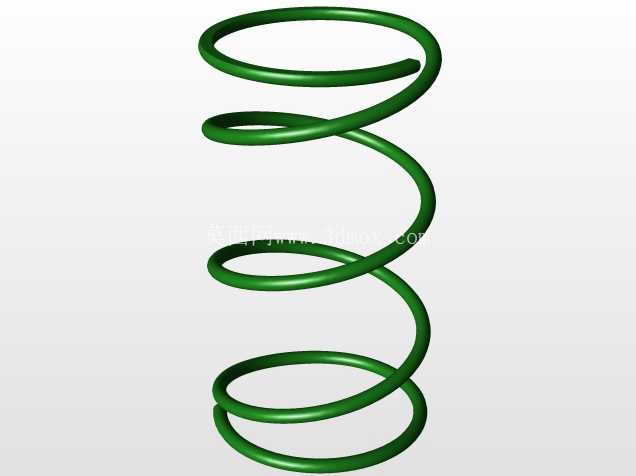

　　建模过程中，螺旋升角完全匹配线径与节距的对应关系，簧圈两端的收口结构做了贴合实际加工的处理，端面磨平的结构细节也做了还原，能够直接用于减压阀的虚拟装配干涉检查，也可以作为弹簧刚度有限元分析的基础模型，帮助设计人员提前验证弹簧在不同压缩量下的应力分布，提前规避弹簧在极限压缩工况下出现塑性变形的风险。在实际的阀门装配场景里，这类弹簧的安装位置处于阀芯与调压端盖之间，装配时需要保证弹簧与阀芯、端盖的定位凸台同轴，否则弹簧偏载会导致阀芯受力不均，出现阀口密封不严、压力调不上去的问题，建模时保留的完整螺旋曲面也能用于模拟装配过程中的弹簧姿态，验证定位结构的尺寸合理性。
