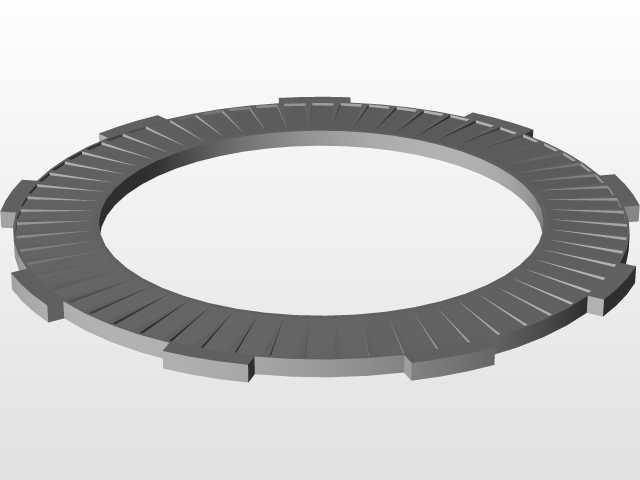

内齿圈式传动离合摩擦片结构设计

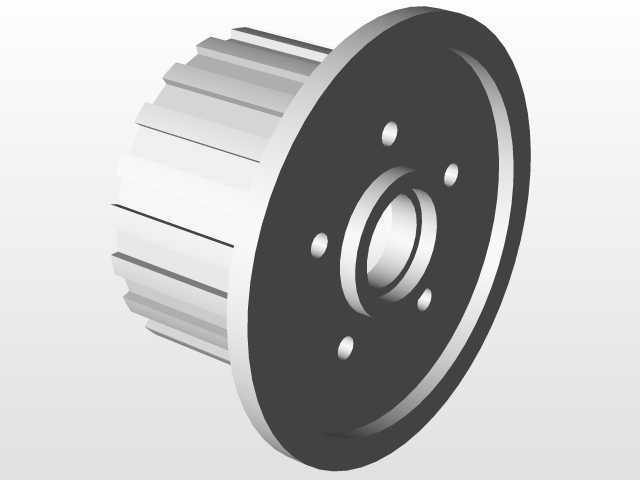

　　在传动系统的动力通断控制场景中，这类带内齿结构的环形离合片是湿式多片离合器的核心承压传扭元件，常见于工程机械变速系统、工业减速机离合模块、重载设备的动力切换单元中，承担着动力接合、扭矩传递、过载打滑保护的核心作用。不同于外齿式离合片的外圆啮合安装方式，该结构采用内圈均布矩形齿的设计思路，安装时内齿与传动轴上的外花键套啮合，可实现周向同步转动的同时，保留轴向滑动的自由度，满足离合器接合、分离过程中的轴向位移需求。从结构设计逻辑来看，环形基体采用等厚度圆盘构型，整体为扁平环状，内圈齿形采用矩形直齿设计，齿侧预留合理的配合间隙，既保证啮合传扭时的齿面接触面积均匀，避免应力集中导致的齿面崩损，也能让离合片在花键轴上滑动顺畅，不会出现卡滞、

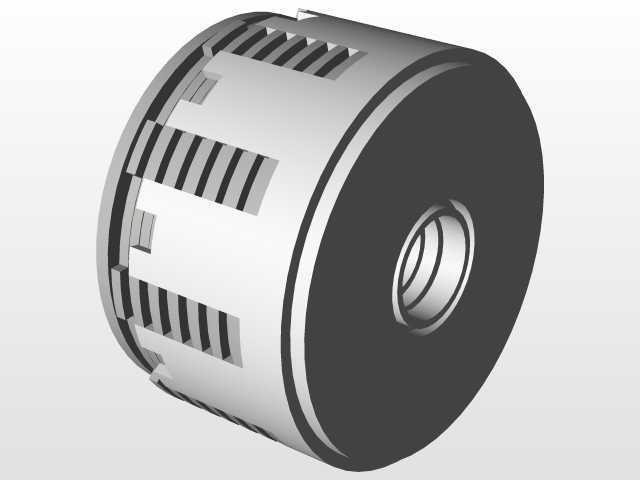

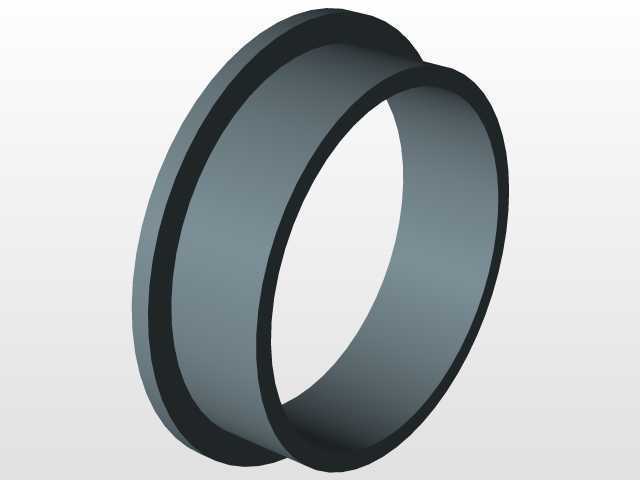

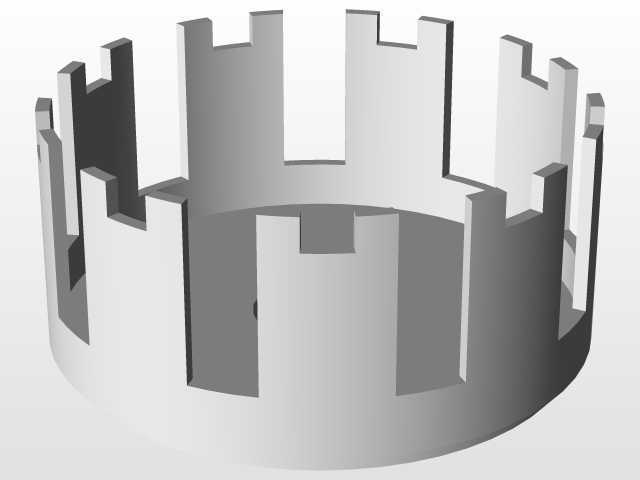

　　偏磨的问题。齿形沿内圈整周均布，每个齿的齿宽、齿距公差控制在合理范围内，保证多片叠装时各片的齿位对齐，不会出现叠装错位导致的传扭能力下降。实际应用中，这类离合片通常以多片叠装的形式布置在离合器毂内，两侧配合施压活塞与复位弹簧，当施压腔通入压力油时，活塞推动多组离合片相互压紧，依靠片与片之间的摩擦力传递扭矩，实现动力的刚性接合；当压力卸除时，复位弹簧推动活塞回位，各离合片之间分离，切断动力传递路径。设计过程中需要重点考量安装边界的匹配性：内齿的齿顶圆直径需要与花键轴的齿根圆保留足够的安全间隙，避免装配时出现干涉；外圆直径需要匹配离合器毂的内腔尺寸，保证离合片在腔内有合适的径向活动余量，不会因为加工误差导致外圆与毂壁摩擦；

　　基体厚度需要结合整套离合器的叠装数量、活塞行程来确定，保证压紧状态下各片的接触压力均匀，分离状态下各片之间的间隙一致，避免出现带排转矩过大的问题。从功能特性上看，这种内齿式离合片的传扭能力与片间摩擦系数、有效接触面积、压紧力直接相关，设计时需要根据目标传递扭矩计算所需的叠片数量、单片接触面积，同时要考虑长期滑磨工况下的耐磨性能，基体通常采用高强度钢材加工，摩擦面可根据工况需求烧结铜基或纸基摩擦材料，提升摩擦系数的稳定性与耐磨寿命。在实际选型匹配时，需要注意内齿的模数、齿数必须与配合的花键轴完全一致，齿侧间隙控制在0.03-0.08mm区间，间隙过大会导致传动时齿面冲击大，加速齿面磨损，间隙过小则会导致轴向滑动阻力大，

　　离合动作响应滞后。另外，环形基体的平面度公差需要严格控制，若平面度超差，会导致压紧时片间接触不均匀，局部压力过大出现烧片问题，同时还会导致分离不彻底，动力无法完全切断。这类结构的离合片相比传统的单片离合器，可在有限的径向尺寸内通过增加叠片数量成倍提升传扭能力，非常适合安装空间受限、传递扭矩大的传动场景，比如工程机械的动力换挡变速箱、重型机床的主轴变速机构、船舶传动系统的离合单元中都有大量应用。建模过程中，内齿的生成采用整周阵列的方式，先绘制单个齿的截面轮廓，通过圆周阵列生成整圈齿形，再通过拉伸命令生成基体，齿根处做小半径圆角过渡，减少应力集中点，提升零件的抗疲劳强度。整体结构没有多余的复杂特征，所有尺寸都围绕安装配合、传扭需求、加工工艺性来设定，比如外圆边缘做小倒角处理，避免装配时刮伤其他元件，齿端做倒角引导，方便装配时与花键轴对位。
