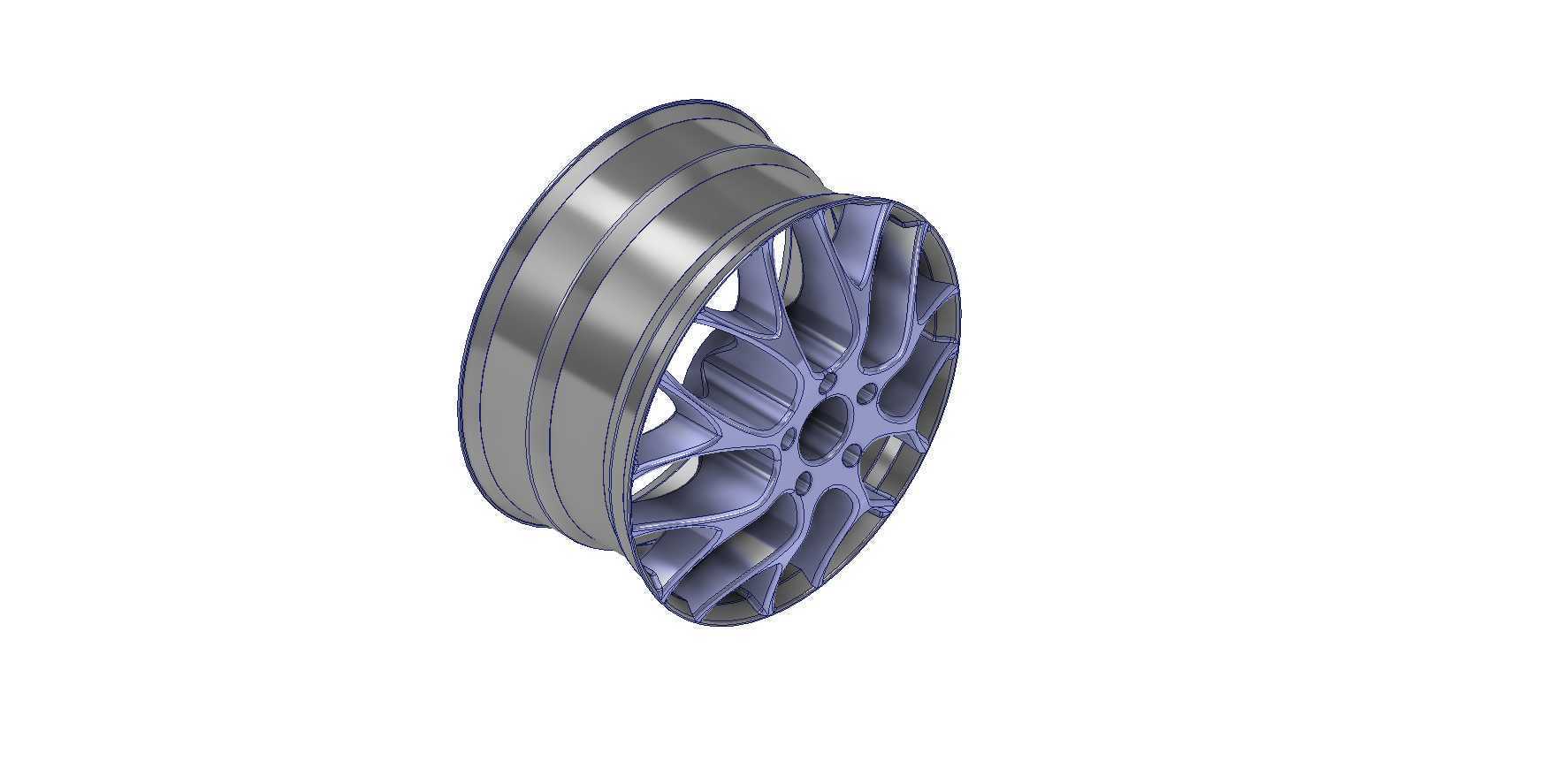

20英寸乘用车多辐式铝合金轮毂结构设计

　　作为车辆行走系统的核心承载部件，20英寸轮圈的设计需要同时兼顾承载性能、装配适配性、动平衡表现以及散热需求，这类大尺寸轮圈目前多用于中高端乘用车、改装车型以及部分轻型越野车辆上，在日常铺装路面行驶场景下，能够配合低扁平比轮胎提升侧向支撑力，减少过弯时的胎壁形变，提升转向响应的精准度。从结构设计逻辑来看，该轮圈采用轮辋与辐条一体化的铸造结构基础，轮辋部分的胎圈座角度、凸缘高度完全符合乘用车轮辋的通用装配规范，能够适配对应规格的无内胎轮胎，轮辋边缘的轮缘位置做了加厚处理，能够在轮胎受到侧向冲击时避免轮辋变形导致的轮胎脱圈风险，同时轮辋中部的气门嘴安装位预留了标准的安装孔位，位置避开辐条遮挡区域，方便后期充气、胎压监测模块的安装与维护。

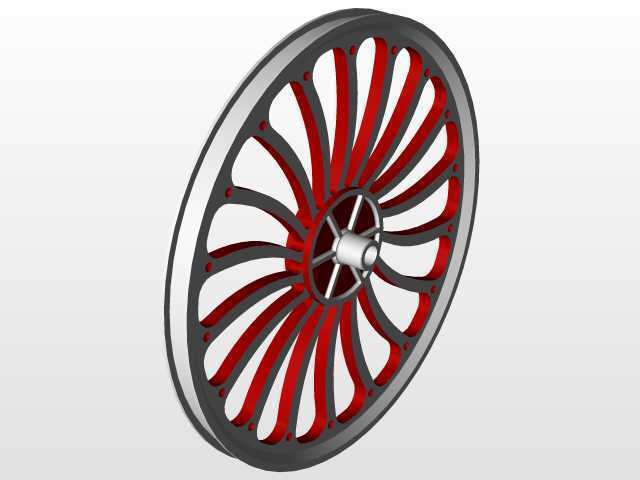

　　辐条部分采用多辐式镂空设计，并非单纯为了外观造型，镂空区域能够在车辆制动时为刹车卡钳、刹车盘提供足够的通风空间，带走制动过程中产生的大量热量，避免制动系统热衰减，同时辐条的受力走向经过优化，从中心安装盘位置向外呈放射状延伸到轮辋内壁，每根辐条的截面采用变厚度设计，靠近中心盘的位置厚度更大，能够承受起步、制动时的扭矩传递，靠近轮辋的位置适当减薄，在保证结构强度的前提下降低整体重量，减少簧下质量，提升悬挂系统的响应速度。中心安装区域的设计严格遵循对应车型的安装孔位规范，PCD节圆直径、中心孔直径都做了精准的尺寸匹配，安装面的平面度控制在合理公差范围内，保证轮圈安装后与轮毂轴头完全贴合，避免高速行驶时出现轮圈抖动的问题，

　　中心孔周围的螺栓孔做了沉台处理，能够让轮毂螺栓的锥面/球面完全贴合，保证夹紧力均匀分布，避免螺栓受力不均出现断裂风险。从安装边界来看，该20英寸轮圈的偏距值经过匹配计算，能够保证轮圈安装后与翼子板、悬挂摆臂、刹车卡钳之间预留足够的安全间隙，不会在转向、颠簸压缩行程中出现部件干涉，轮圈的最大载荷标定满足对应级别乘用车的承载要求，能够承受满载情况下的垂直载荷以及行驶过程中的冲击载荷。在实际使用场景中，这类轮圈除了原厂配套的车型外，也常被用于车辆改装升级，替换小尺寸原厂轮圈来提升视觉效果与操控表现，设计过程中需要考虑不同偏距、不同PCD参数的适配性，同时轮圈的外侧辐条表面做了平滑过渡处理，减少行驶过程中的风阻，

　　也能避免尖锐棱角在意外剐蹭时对轮胎、行人造成额外伤害。轮辋部分的槽底深度符合轮胎拆装的规范要求，能够在轮胎维修时方便地将胎唇压入槽内完成拆装，不会出现轮胎拆装困难的问题，同时轮圈整体的重量分布经过动平衡优化，在铸造过程中控制壁厚均匀性，减少后期动平衡配重块的使用量，保证高速行驶时的稳定性。
