两级直齿轮减速传动齿轮箱结构设计

项目分类:减速机 发布时间:2024-11-23 ID:805137
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计
  • 两级直齿轮减速传动齿轮箱结构设计

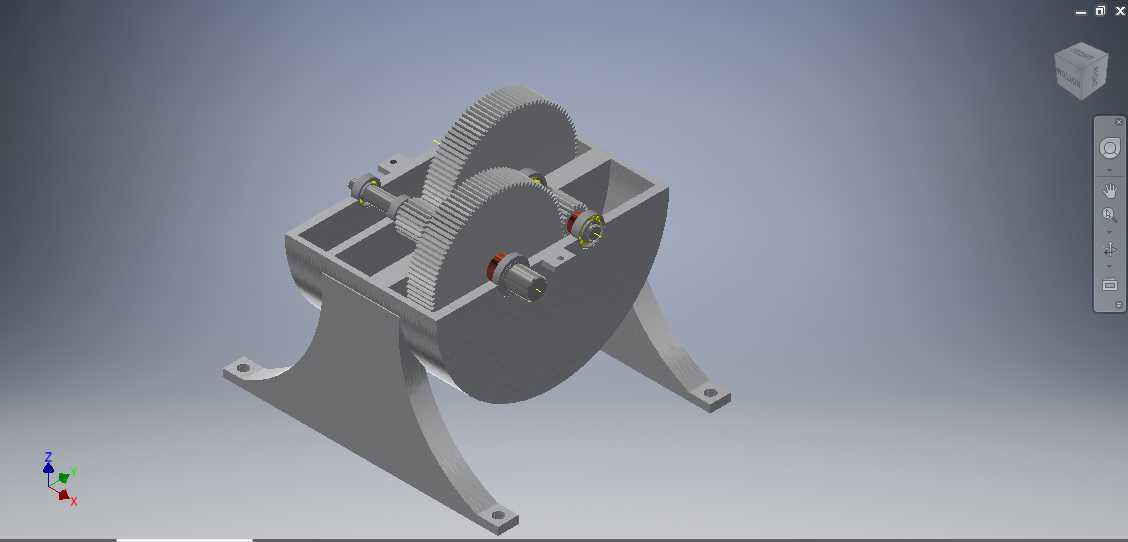

  在中小功率传动系统的布局里,这类两级直齿轮减速箱常出现在轻工输送、小型实验台驱动、非标自动化工位动力匹配这类场景中,核心作用是把原动机输出的高转速低扭矩动力,转换为作业端需要的低转速大扭矩输出,同时保证传动过程的同轴度与运行稳定性。从结构设计逻辑来看,总减速比设定为1/25拆分为两级等比1/5的传动级,是兼顾箱体尺寸、齿轮加工成本与传动效率的选择——单级传动如果要实现25倍减速,大齿轮的分度圆直径会大幅增加,不仅会让整体箱体轮廓尺寸失控,还会因为大齿轮的转动惯量提升,导致启停阶段的冲击载荷变大,而拆分两级等比传动后,每一级的齿轮副受力更均匀,高速级小齿轮的磨损速率能和低速级大齿轮保持相对匹配,延长整套传动副的维护周期。

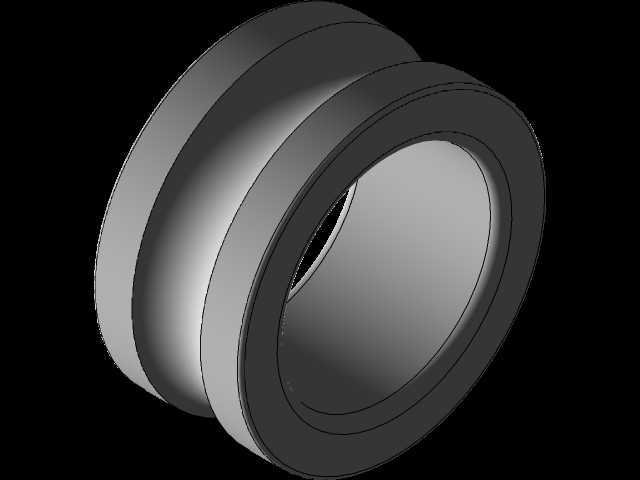

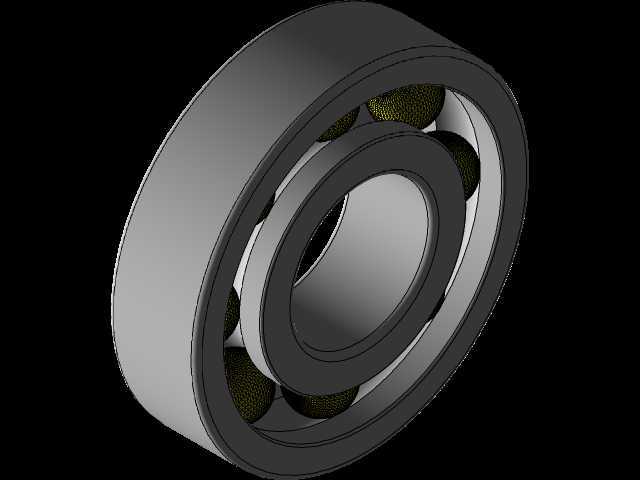

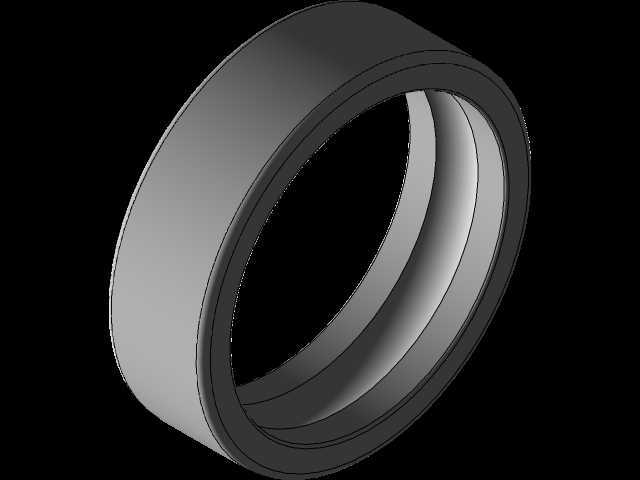

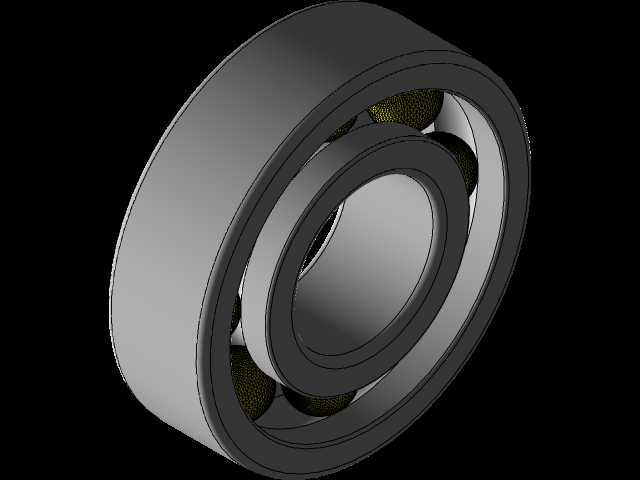

  齿轮参数选用模数2.5的直齿圆柱齿轮,是考虑到直齿轮加工无需螺旋角工装,普通滚齿机即可完成加工,后期维护替换配件的采购成本更低,同时直齿轮传动没有轴向力,两端的支撑轴承只需要承受径向载荷,选用深沟球轴承即可满足支撑需求,不用额外配置角接触轴承或者推力轴承,进一步压缩了整体的制造成本与装配复杂度。中心距设定为150mm的参数,是在两级等减速比、模数固定的前提下,匹配齿数计算后得到的整数尺寸,这个尺寸在箱体镗孔加工时更容易保证公差,不需要做非标准的靠模加工,普通卧式镗床就能完成轴承安装孔的加工,能有效控制箱体的加工精度偏差。

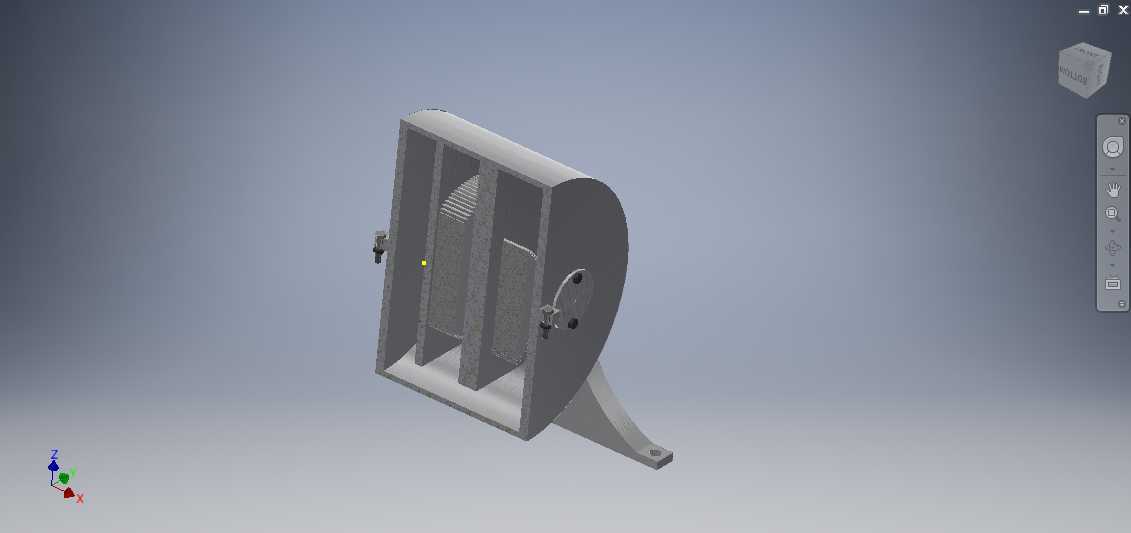

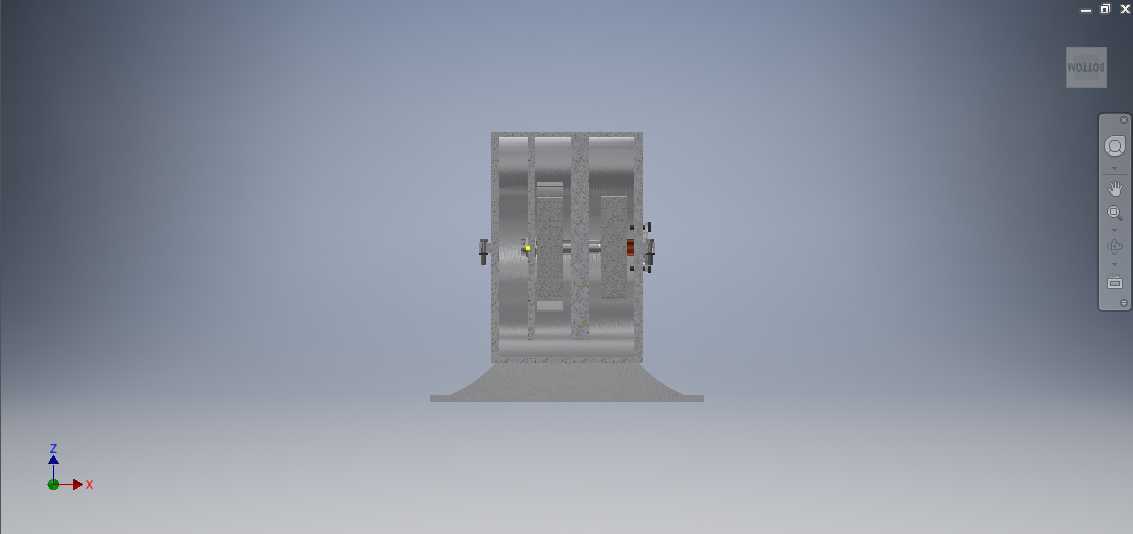

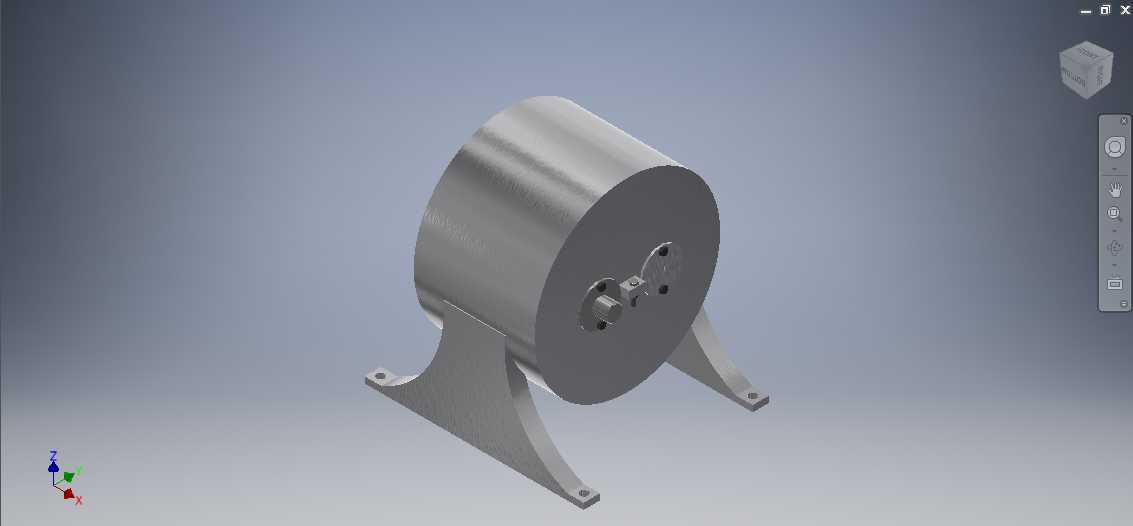

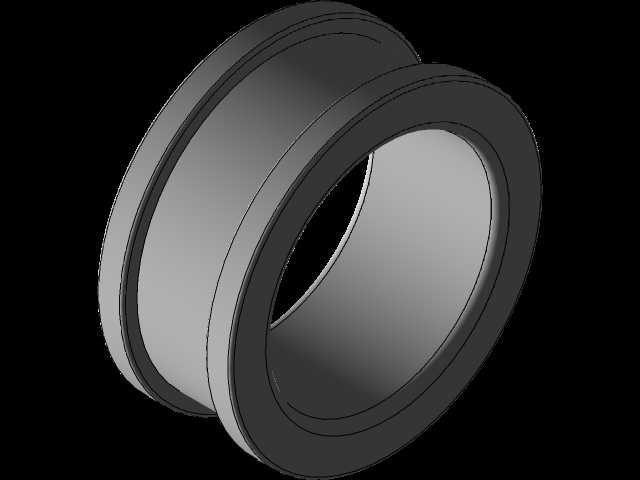

  箱体采用剖分式底座加侧盖的结构,底部的两个支撑脚带有安装沉孔,安装时可以直接通过螺栓固定在设备的安装基座上,支撑脚的弧度设计是为了在保证结构强度的前提下,减少箱体底部的材料用量,同时避开安装面可能存在的凸起干涉,安装孔的中心距预留了足够的调整余量,适配不同安装基座的孔位偏差。箱体内腔的轮廓完全包裹两级齿轮副,侧壁预留的轴承安装孔带有定位台阶,装配时轴承可以直接顶到台阶面完成轴向定位,不需要额外加装定位套,输入轴与输出轴都从箱体同侧伸出,轴端带有密封槽安装骨架油封,避免箱体内的润滑脂泄漏,同时阻挡外部的粉尘碎屑进入箱体内磨损齿轮啮合面。

  轴上的齿轮采用平键周向定位,轴肩做轴向固定,端盖通过螺栓固定在箱体外侧,压紧轴承外圈,避免轴系运行时出现轴向窜动。从安装边界来看,这套齿轮箱的输入轴端可以直接连接伺服电机或者小型异步电机的输出轴,通过联轴器做同轴连接,不需要额外加装张紧结构,输出轴端可以通过联轴器、链轮或者同步带轮连接作业负载,整体的外轮廓没有多余的突出结构,在设备内部布局时不会和周边的走线、其他机构产生干涉。设计过程中特意将两级齿轮的啮合位置做了偏移,避免高速级齿轮啮合产生的磨屑直接掉落到低速级的啮合面上,同时箱体底部预留了足够的储油空间,润滑脂可以在齿轮转动时被带到啮合面完成润滑,不需要额外加装复杂的稀油润滑回路,日常维护只需要定期补充润滑脂即可。这类减速箱的运行噪音控制也更有优势,直齿轮在合理的齿侧间隙设定下,两级传动的噪音叠加值可以控制在工业设备允许的范围内,适合用在对噪音有一定要求的实验室设备、办公类周边自动化设备中。在做三维建模的时候,所有的配合面都预留了合理的装配公差,轴承安装孔采用H7公差,轴颈采用k6公差,保证装配时轴承不会出现过松跑圈或者过紧抱死的问题,齿轮的齿顶圆和箱体内壁之间预留了足够的间隙,避免齿轮转动时和箱体内壁产生刮擦,端盖和箱体的结合面预留了密封垫的安装槽,进一步提升密封性能。
