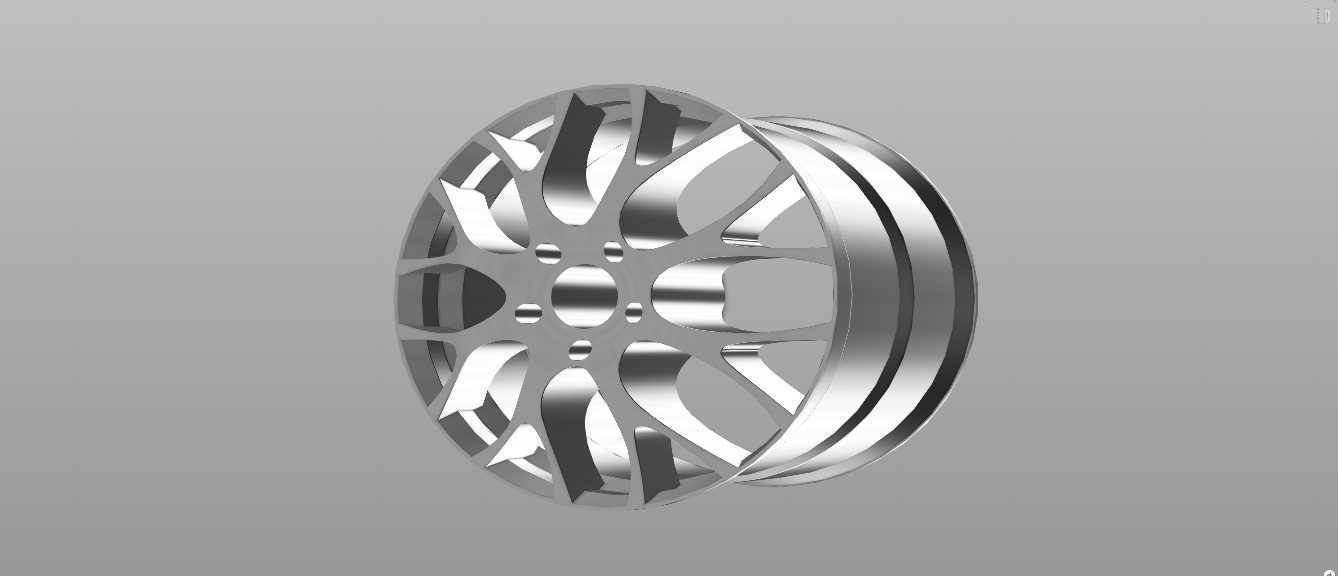

轮圈作为汽车行走系统的核心承载部件,直接关联整车行驶安全性、操控稳定性与NVH表现,本次设计的铝合金轮圈面向家用紧凑型乘用车开发,适配17英寸轮胎规格,可覆盖多数A级家用轿车、小型SUV的装车需求,日常使用场景涵盖城市铺装路面通勤、高速长途行驶、轻度非铺装路面通行,设计过程中充分兼顾了结构强度、轻量化水平与外观辨识度的平衡。从安装边界来看,该轮圈采用5孔PCD114.3的安装节圆直径,中心孔直径匹配多数家用车60.1mm的轴头规格,ET值设定为45mm,可保证装车后轮距处于原厂设计公差范围内,不会出现翼子板剐蹭、转向拉杆干涉等装配问题,轮辋宽度为7J,适配205/50R17至225/45R17区间的常规乘用轮胎,
轮缘处严格遵循GB/T 3487标准的轮廓设计,可保证轮胎安装后的贴合密封性,避免高速行驶下的轮胎漏气、脱圈风险。设计思路上没有盲目追求夸张的大尺寸轮辐造型,而是先通过载荷谱计算确定基础结构参数:按照单轮650kg的额定承载要求,先完成轮辐的受力路径规划,每根轮辐采用变截面设计,靠近轮心安装座的位置厚度更大,可分散螺栓安装点的集中应力,向轮辋延伸的过程中逐步收窄厚度,在保证抗弯、抗扭强度的前提下削减非必要的材料余量,相比同尺寸同载荷等级的铸铁轮圈重量降低35%左右,可有效降低簧下质量,提升悬挂系统的响应速度,间接改善整车的操控灵活性与制动表现。轮辐表面采用亮面切削与哑光金属质感搭配的造型,
多组分叉式的辐条设计一方面可以在行驶过程中引导气流穿过轮腔,带走刹车系统工作产生的热量,降低长距离制动下的热衰减风险,另一方面辐条之间的镂空间隙经过尺寸校核,可兼容多数原厂单活塞浮动卡钳与升级款四活塞卡钳的安装空间,不会出现卡钳剐蹭轮辐内壁的问题。轮辋部分的滚道轮廓经过圆角优化,轮胎拆装过程中不会出现硬边割伤轮胎胎圈的问题,轮心安装面设计有0.15mm的凸起定位台阶,装车时可与轴头端面紧密贴合,避免高速行驶下的车轮抖动问题,螺栓孔周边设计有沉头强化结构,可分散螺栓紧固时的压应力,避免长期使用后螺栓孔出现变形、开裂的情况。从实际使用场景的适配性来看,该轮圈的结构强度通过了径向疲劳、弯曲疲劳、13度冲击三项行业常规测试的仿真验证:
径向疲劳测试模拟车辆满载状态下持续行驶的交变载荷,轮辐与轮辋的焊接(铸造一体)位置应力集中系数控制在1.2以内,远低于材料屈服强度阈值;弯曲疲劳测试模拟转向过程中的侧向载荷,轮辐根部的变形量控制在0.3mm以内,不会出现永久变形;13度冲击测试模拟车辆以一定速度撞击路肩的工况,轮辋轮缘不会出现开裂、漏气的情况,可满足日常使用中多数意外工况的强度要求。细节设计上,轮圈的气门嘴安装孔设置在两根轮辐之间的位置,既不会影响动平衡的配重块粘贴,也能避免气门嘴被轮辐遮挡导致的充气、胎压检测模块拆装不便,轮圈背面的减重槽经过平滑过渡处理,没有尖锐的直角结构,可减少应力集中点,同时也能降低铸造过程中的缩孔、气孔缺陷概率,提升成品率。很多非专业改装轮圈往往只注重外观造型,忽略了安装偏移量、载荷等级、应力分布这些核心参数,装车后容易出现抖动、开裂甚至行驶中轮圈碎裂的安全隐患,这款轮圈的设计全程以量产装车的工程要求为核心,所有尺寸参数都经过装配干涉校验、强度仿真验证,既满足了家用车用户对外观精致度的需求,也完全符合行车安全的硬性指标,可直接用于整车配套、售后替换等场景,不需要额外进行结构修改。
