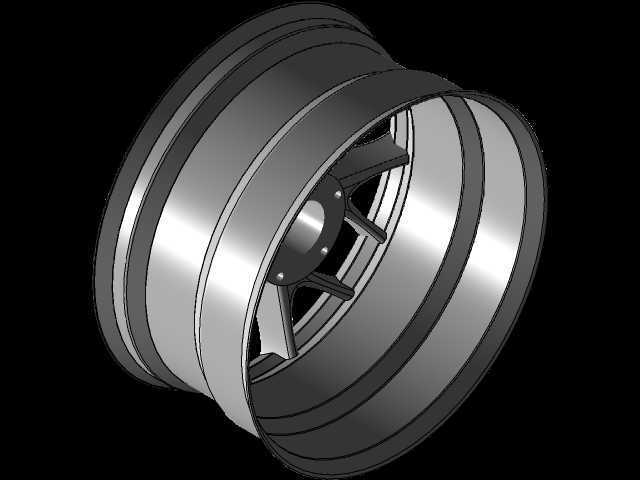

M5款汽车轮毂轮圈结构三维设计

　　轮圈作为汽车行走系统的核心承载部件，直接关联整车行驶的安全性、操控稳定性与NVH表现，这款参考M5车型设计的轮圈，在结构设计阶段优先兼顾了轻量化需求与刚性指标的平衡，适配家用性能轿车的改装与原厂替换场景，也可作为同尺寸级别车型轮圈开发的结构参考。从实际装车场景来看，该轮圈匹配常规乘用车五孔轮毂安装位，适配市面主流18寸性能轮胎规格，安装节圆直径、中心孔尺寸、偏距参数均经过装配校验，可避开常规刹车卡钳的安装干涉边界，适配大四活塞、小六活塞等常见改装卡钳的安装空间，无需额外加装法兰盘调整轮距，降低改装后的轮轴额外载荷风险。设计过程中，轮辋部分采用了不等厚滚压成型的结构思路，轮缘位置做了加厚圆弧过渡，应对日常行驶中路肩剐蹭、

　　坑洼冲击的载荷，避免轮缘变形导致的轮胎漏气问题；轮辋中部的胎圈座位置严格匹配轮胎胎圈的标准尺寸，做了表面粗糙度控制，保证轮胎安装后的气密性，无需额外涂抹密封胶即可满足无内胎轮胎的装配要求。轮辐部分采用了五辐式镂空结构，每根轮辐的截面做了变厚度设计，靠近轮心安装盘的位置厚度更大，向轮辋方向逐渐收薄，在保证辐条抗弯、抗扭刚性的前提下，尽可能去除非承载区域的材料冗余，降低轮圈整体的簧下质量——簧下质量的降低可直接提升悬挂系统的响应速度，减少路面颠簸对车身的冲击传递，优化整车的操控跟随性。轮心安装面做了平整化加工，预留了气门嘴的标准安装孔位，孔位位置避开轮辐的应力集中区域，同时兼顾充气操作的便利性；安装孔周边做了沉台设计，

　　匹配轮毂螺栓的锥面接触结构，保证螺栓锁紧后接触面的贴合度，避免高速行驶时轮圈出现抖动、螺栓松动的风险。从结构受力角度分析，轮圈在实际工作中需要承受垂直方向的整车载荷、加速与制动时的扭矩载荷、转向时的侧向载荷，以及过坑洼时的瞬时冲击载荷，设计阶段通过对辐条与轮辋连接位置做圆弧过渡处理，消除直角结构带来的应力集中点，避免长期交变载荷下出现结构疲劳裂纹；轮辋内部的加强筋结构沿周向均匀分布，提升轮辋整体的抗变形能力，即使在轮胎亏气状态下低速行驶一段距离，也不会出现轮辋整体失圆的问题。外形尺寸方面，该轮圈的轮辋宽度适配235-265宽度区间的轮胎，偏距参数保证装车后轮圈与翼子板基本齐平，不会出现突出翼子板或者蹭到轮拱内衬的问题；

　　轮辐背面做了减重槽设计，在不降低结构强度的前提下进一步缩减重量，同时预留了平衡块的粘贴位置，方便轮胎装配后的动平衡调校。针对日常使用场景，轮圈的表面结构做了易清洁设计，辐条之间的镂空间隙足够容纳常规洗车工具的操作，没有狭窄的积灰死角，降低日常维护的难度；轮缘的凸起高度符合安全轮辋的标准要求，在轮胎亏气时可以卡住轮胎胎圈，避免轮胎脱圈引发的安全事故。在建模过程中，所有装配尺寸均参考量产车的实际安装标准做了参数化设置，可通过调整偏距、孔距、中心孔尺寸快速适配不同车型的安装需求，轮辐的造型也可通过参数调整快速衍生出不同辐条数量、不同造型风格的变体结构，缩短同系列轮圈产品的开发周期。
