流线型跑车车身外壳曲面结构设计

　　本次呈现的跑车车身外壳三维结构，核心面向乘用车外观验证、空气动力学仿真、教具演示等场景使用，可作为高校车辆工程专业曲面建模教学案例，也可作为文创类跑车周边衍生设计的结构基准，同时能为改装车外观方案的快速迭代提供基础曲面参考。从实际用途来看，该模型聚焦车身外覆盖件的曲面逻辑呈现，未包含底盘、动力总成、内饰等附属结构，重点还原跑车外观的型面转折关系，可直接用于风洞仿真前的几何预处理，也可作为油泥模型制作的三维参照基准，帮助造型团队快速确认型面光影走向，减少实体油泥反复修刮的工作量。

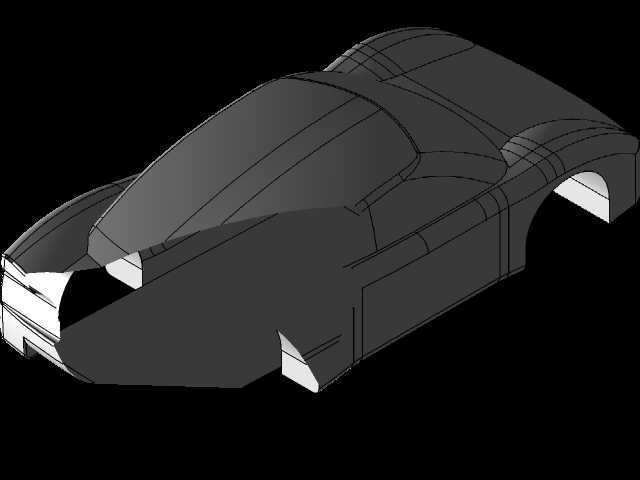

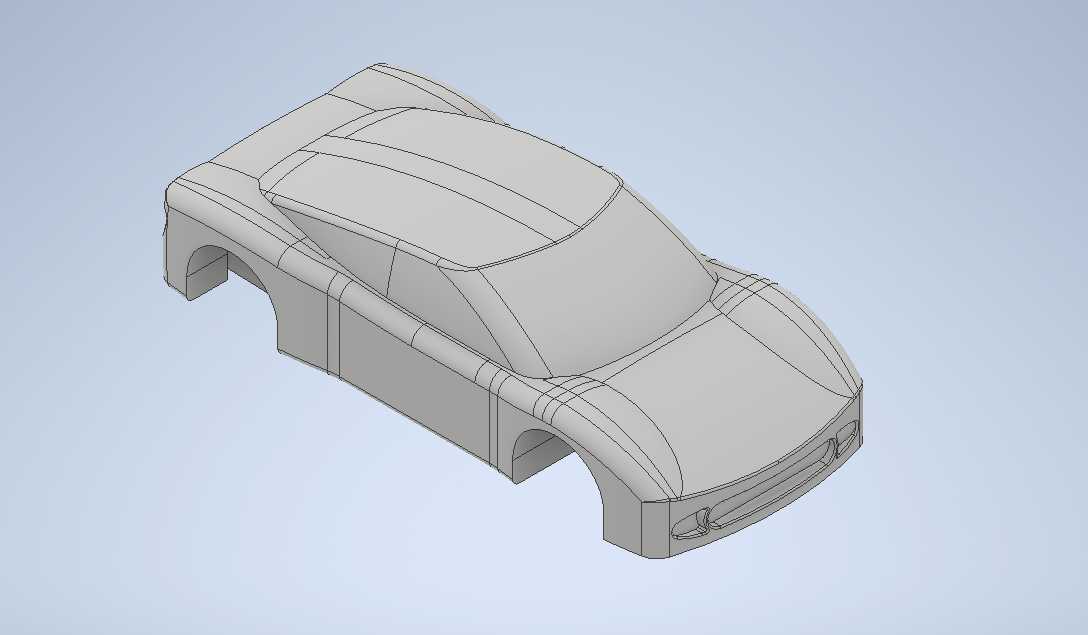

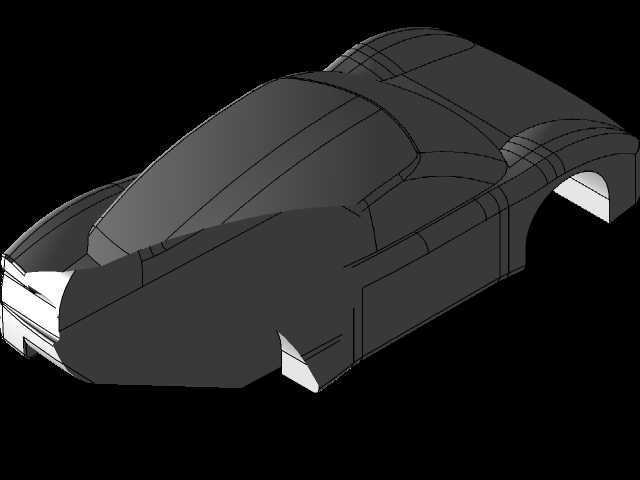

　　从功能特性上看，该结构完整还原了双门跑车的外覆盖件轮廓，包含前保险杠一体化型面、引擎盖筋线走向、车顶溜背过渡曲面、侧围轮拱隆起结构、车尾收窄型面等核心外观特征，所有曲面均做了G2连续处理，相邻型面之间无尖锐折边，符合量产跑车外覆盖件的曲面顺滑度要求。轮拱位置预留了足够的轮胎跳动空间，按照常规1:10缩放比例推算，对应实车状态下轮拱与轮胎的单侧间隙可达到35mm以上，能够兼容不同扁平比的运动轮胎与改装避震的行程需求，不会出现转向或颠簸过程中轮胎与轮拱内衬干涉的问题。前保险杠下方预留了前唇安装的贴合面，侧围下方预留了侧裙的安装定位边，车尾上部预留了尾翼安装的基准平面，可直接拓展加装外观改装件，不需要额外做曲面补全处理。

　　设计思路层面，该模型采用自顶向下的曲面建模逻辑，首先搭建整车的中心对称基准面，绘制前后悬、轴距、车高、车宽的控制线框，确定整车的比例关系：对应实车比例下轴距控制在2650mm左右，整车长度控制在4400mm区间，车宽控制在1850mm，车高控制在1250mm，符合紧凑型运动跑车的尺寸边界。之后从车头正投影轮廓开始，逐段绘制各截面的特征曲线，通过放样、边界混合等操作生成基础大面，再对筋线位置做曲面偏移与切剪处理，还原跑车外观的肌肉感线条。车顶采用溜背式过渡，从A柱顶端到车尾的曲面斜率控制在17度左右，既保证后排乘客的头部空间余量，也能优化高速行驶时的空气下压力表现，减少车尾紊流产生的风阻。侧围的腰线采用贯穿式设计，从前翼子板一直延伸到车尾，型面的高低差控制在8mm左右，在光影下能够形成清晰的特征线，强化整车的低趴视觉效果。

　　安装边界方面，该车身外壳模型的所有安装贴合面均做了0.8mm的偏移余量，对应实车生产时的钢板冲压厚度预留，与内部车架连接的位置预留了直径10mm的安装孔位基准，孔位间距按照常规乘用车车身焊接点的间距设置，平均间距控制在120mm左右，能够匹配常规钢制车架的焊接定位需求。前风挡、侧窗的安装位置预留了5mm的玻璃安装胶层厚度，玻璃曲面与车身外覆盖件的曲面差控制在2mm以内，保证安装后玻璃与车身齐平，不会出现突出或凹陷的阶差，降低高速行驶时的风噪。车门分缝位置的间隙按照量产车标准预留了3.5mm的均匀间隙，分缝线沿着曲面特征走向布置，既保证外观的整体性，也能满足车门开启时的运动空间需求，不会出现开门时车门与侧围、翼子板剐蹭的问题。

　　从工程验证角度，该模型的曲面质量可直接用于CAE空气动力学仿真，所有面均为闭合的NURBS曲面，没有破面、重叠面、非流形几何等问题，导入仿真软件后不需要做大量的几何修复工作，可直接划分面网格进行风阻系数、下压力、气流走向的仿真计算，帮助设计团队快速验证不同型面调整对空气动力学性能的影响。同时该模型也可用于3D打印制作等比例缩小的展示模型，曲面壁厚按照打印需求设置为均匀的2mm，不会出现壁厚突变导致的打印变形问题，打印完成后经过简单打磨即可做喷漆上色处理，用于展会展示、教学演示等场景。
