简约概念F1竞速小车结构设计方案

　　这款概念竞速小车的设计，最初的出发点是面向青少年科创教具、桌面展示摆件以及小型拼装玩具的应用场景，在结构设计阶段优先兼顾了易加工、易装配的特性，同时保留F1赛车的核心视觉识别特征。从实际用途来看，该结构既可以作为3D打印的拼装玩具组件，也可以作为基础车体平台，加装小型动力模块、遥控模块后改造为迷你竞速赛车，适配桌面级竞速赛事、科教演示等场景，不需要复杂的模具开模流程，普通FDM3D打印机即可完成所有结构件的生产。

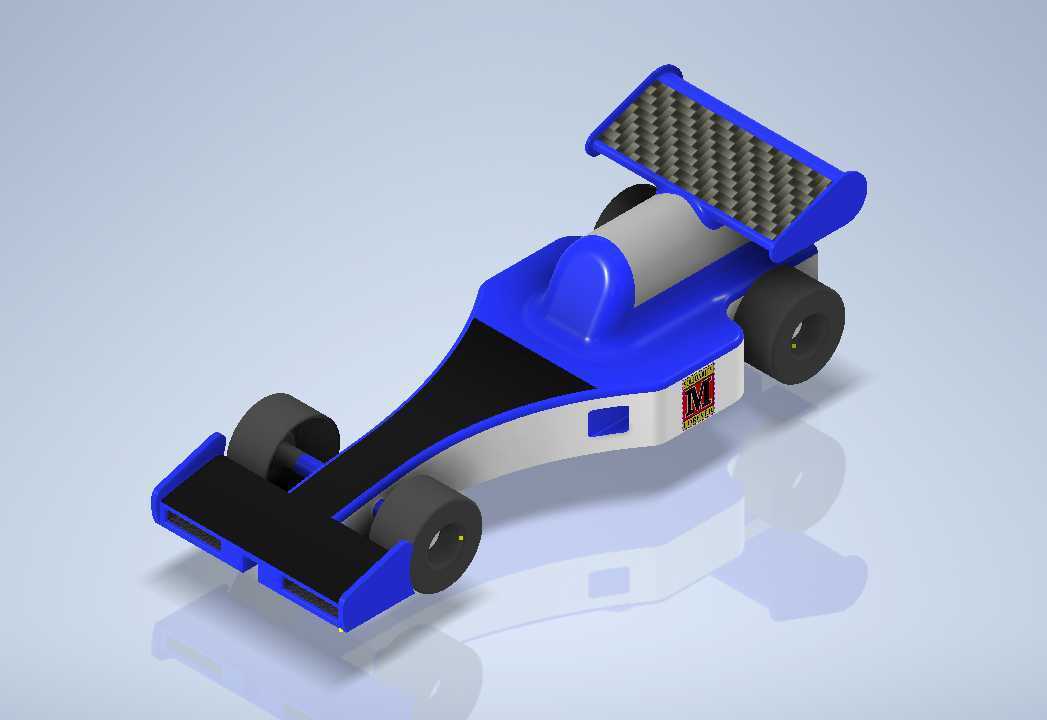

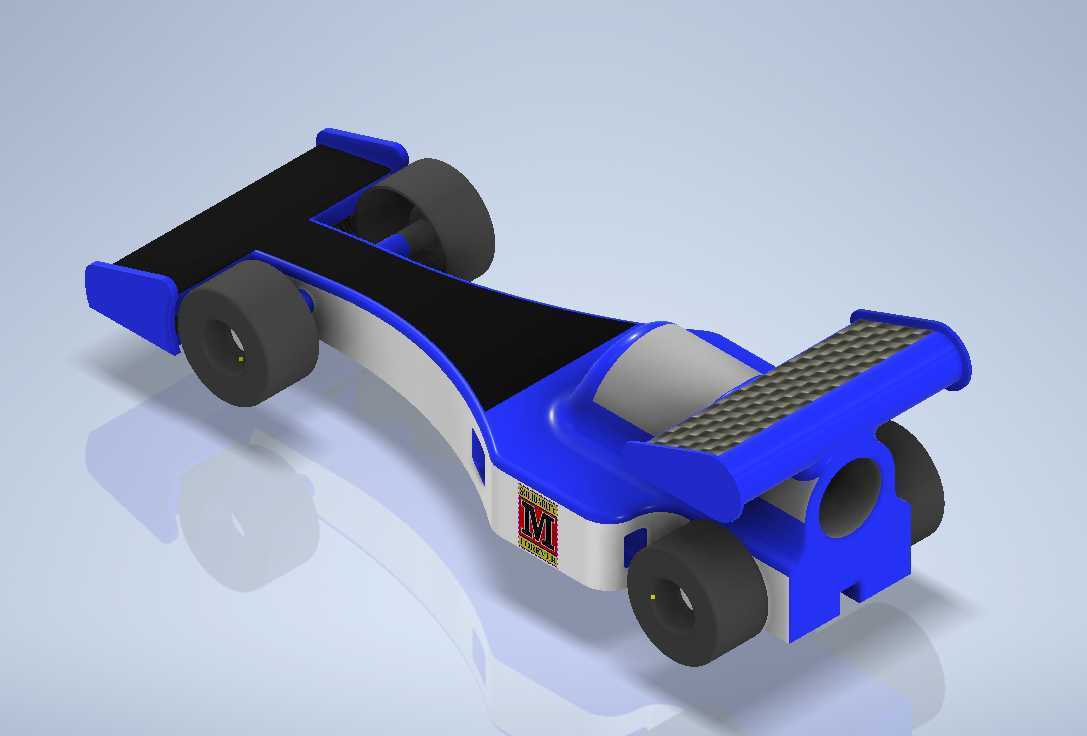

　　在功能特性层面，整车采用分体式模块化设计，车体主结构分为前翼、主车架、驾驶舱段、尾翼、车轮组件五个独立部分，各部件之间采用卡扣式连接，不需要额外的紧固件即可完成装配，降低了组装门槛。前翼部分采用低风阻楔形设计，两侧延伸的翼片可以在小车行进过程中提供下压力，抵消高速状态下车头的抬升趋势，同时前翼的边缘做了圆角过渡处理，避免尖锐边角带来的使用安全隐患，适配玩具类产品的安全规范要求。主车架部分采用中空结构设计，中部预留了足够的安装空间，可以容纳标准尺寸的小型锂电池、直流减速电机以及遥控接收电路板，不需要额外对车架进行切割改造即可完成动力组件的加装，车架底部做了平整化处理，保证行驶过程中不会因为地面凸起出现卡滞。驾驶舱段采用半包裹式设计，模拟真实F1赛车的单体壳座舱结构，座舱位置预留了驾驶员模型的安装位，既可以放置迷你人偶提升展示效果，也可以将该位置作为配重块的安装点，通过调整配重位置改变整车的重心分布，适配不同的赛道行驶需求。尾翼部分采用带格栅纹理的水平翼面设计，相比实心翼面降低了自身重量，同时可以在车尾形成稳定的下压力，保证后轮的抓地力，尾翼与车架之间采用插嵌式连接，可以根据实际行驶需求更换不同角度的尾翼，调整空气动力学特性。

　　设计思路上，整个车体没有采用复杂的曲面结构，所有外观面的曲率都做了简化处理，既降低了三维建模的复杂度，也减少了3D打印过程中支撑材料的使用量，打印时不需要添加大量支撑即可完成所有部件的成型，打印完成后只需要简单去除毛边即可进行装配。车轮部分采用简化的厚壁轮胎结构，轮毂与轮胎做了一体化设计，减少了装配零件数量，轮轴位置预留了标准2mm轴孔，可以直接搭配通用的金属轮轴使用，轮拱位置做了足够的避让空间，保证车轮转向时不会与车架发生干涉，预留的转向间隙可以满足前轮最大30度的转向角度需求，适配常规的遥控转向结构安装。

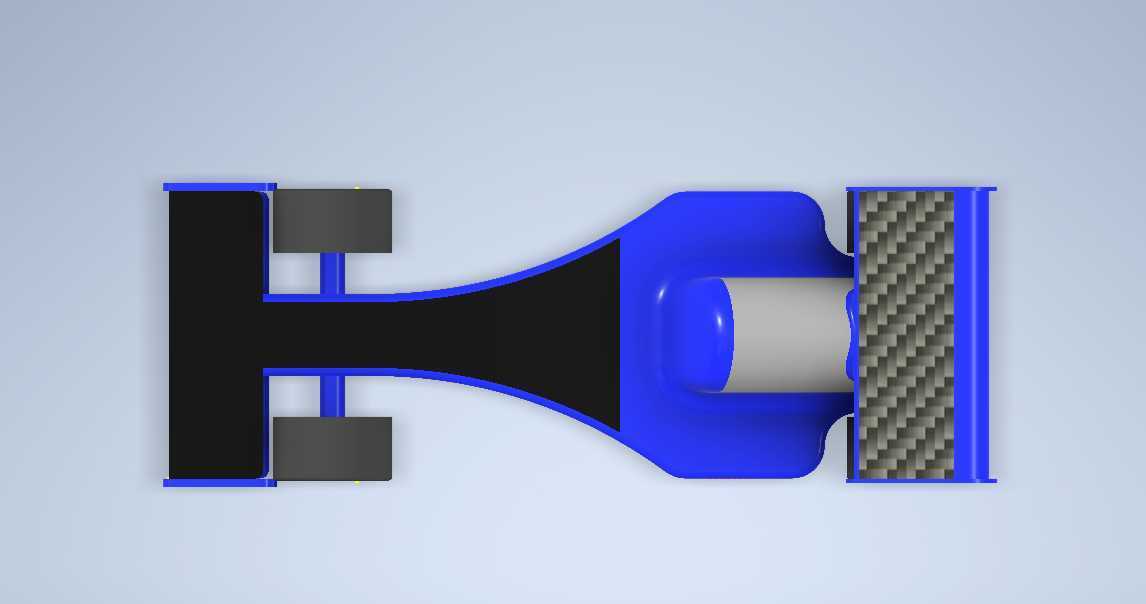

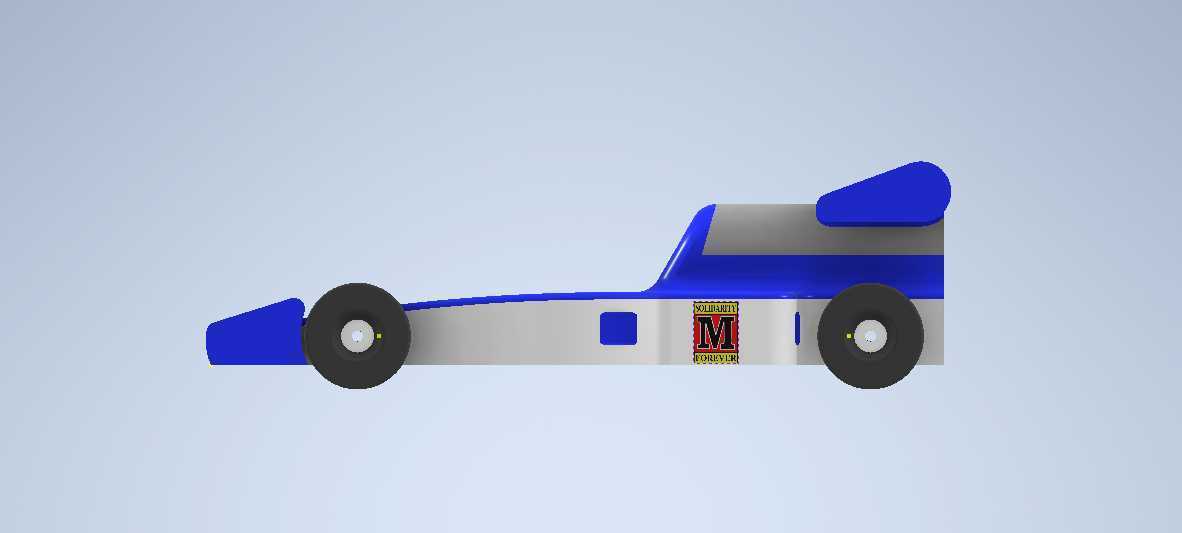

　　从外形尺寸与安装边界来看，整车长度控制在180mm左右，宽度在70mm上下，总高度不超过50mm，属于迷你尺寸范畴，不会占用过多的展示空间，也适配常规的桌面赛道宽度要求。车轮的直径设置为28mm，宽度12mm，轮距前后保持一致，轴距设置为110mm，重心位置落在前后轮之间偏后三分之一处，静止状态下四个车轮的接地压力分布均匀，不会出现单侧车轮压力过大导致的行驶跑偏问题。车架内部的动力安装空间尺寸为60mm30mm20mm，可以容纳市面上绝大多数的迷你遥控车动力套装，不需要对结构进行二次修改。前翼的离地间隙设置为5mm，既保证了行驶过程中前翼不会剐蹭常规平整赛道，也能让前翼处于合适的气流作用位置，发挥空气动力学作用。尾翼的最高处距离车架底部45mm，不会因为高度过高导致整车重心上抬，影响行驶稳定性。整个结构的所有壁厚都设置为2mm，既保证了3D打印后的结构强度，不会因为轻微碰撞出现部件断裂，也不会因为壁厚过大导致打印时间过长、材料浪费的问题。各部件的连接卡扣都做了0.2mm的装配间隙预留，保证打印完成后可以顺利拼接，不会因为打印公差导致装配过紧或者松动的问题。
