内燃机动力转换用多拐曲柄轴结构设计

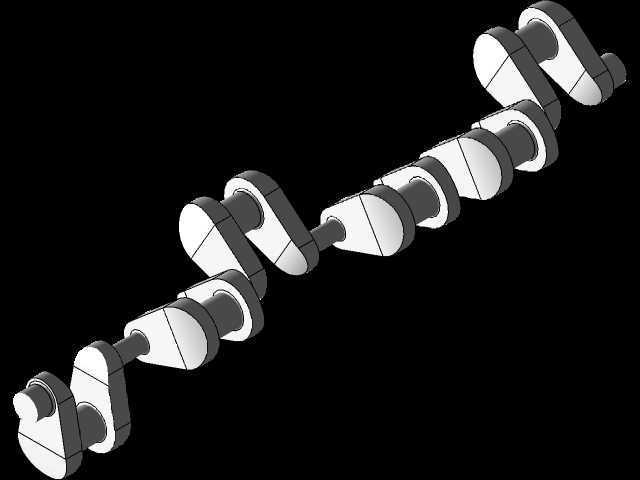

　　在往复式内燃机的动力传递链路里，这类多拐曲轴是整个动力输出链路的核心承载部件，它的核心作用是承接活塞连杆组传递来的往复直线推力，通过自身的偏心曲柄结构将线性作用力转化为旋转扭矩，最终向外输出给传动系统，同时还要驱动内燃机自身的配气机构、冷却水泵、机油泵等附属组件运转。从实际应用场景来看，这类多缸机配套的曲轴，广泛适配直列多缸布局的车用内燃机、工程机械动力单元、固定式发电机组动力源，不同缸数对应的曲柄销相位角需要严格匹配点火间隔角，保证动力输出的平顺性，避免运转过程中出现过大的扭转振动。从结构设计逻辑来看，建模过程中首先要确定主轴颈的同轴度基准，所有主轴颈的回转中心必须处于同一条轴线上，相邻主轴颈之间的曲柄臂、曲柄销采用偏心布置，

　　偏心距即为活塞行程的二分之一，这个参数直接决定了内燃机的排量基础，在确定偏心距之后，需要逐一匹配每个曲柄销的相位角度，比如直列六缸机型通常采用120度的相位间隔，保证各缸做功行程均匀错开，让输出扭矩的波动控制在合理区间。从结构细节来看，曲柄臂与主轴颈、曲柄销的过渡位置必须设计合理的圆角过渡结构，避免应力集中导致的疲劳断裂，因为曲轴在运转过程中要持续承受交变的弯曲载荷与扭转载荷，过渡圆角的曲率半径需要结合轴颈直径匹配，过小的圆角会大幅提升应力集中系数，过大的圆角则会挤占轴瓦的安装空间，需要在两者之间找到平衡。曲柄销与主轴颈的表面通常需要设计更高的尺寸精度与表面粗糙度要求，因为这两个位置需要与轴瓦配合形成滑动摩擦副，

　　运转过程中需要建立稳定的压力油膜，轴颈的圆柱度、圆度公差需要控制在微米级，避免油膜破裂造成的烧瓦故障。从安装边界来看，建模时需要预留前端的正时齿轮、皮带轮安装位，以及后端的飞轮连接法兰结构，前端轴颈需要匹配油封的配合尺寸，后端法兰的螺栓孔分布需要与飞轮的定位孔严格对应，保证飞轮安装后的动平衡精度。整个曲轴的轴向定位通常设置在中间位置的主轴颈处，通过止推片限制曲轴运转过程中的轴向窜动量，窜动量的设计值需要控制在合理范围，既不能因为间隙过小造成热态下的卡滞，也不能因为间隙过大造成配气相位、点火正时的偏移。在平衡设计方面，多拐曲轴自身的曲柄臂会设计对应的平衡重结构，用来抵消曲柄销、连杆大头旋转产生的离心力，以及活塞往复运动产生的一阶、

　　二阶往复惯性力，平衡重的形状与重量需要经过精确的动平衡计算，必要时会在平衡重边缘设计去重孔，方便动平衡调试时的重量调整。从润滑路径设计来看，曲轴内部需要设计连通主轴颈与曲柄销的斜向油道，机油从主油道进入主轴颈轴瓦间隙后，通过内部油道输送到曲柄销位置，为连杆轴瓦提供润滑压力油，油道的走向需要避开应力集中的高负荷区域，同时油道孔口需要设计倒角，避免应力集中。建模过程中需要严格控制各段轴颈的同轴度、曲柄销的平行度公差，所有回转面的拔模斜度、加工余量需要结合后续的锻造、机加工工艺预留，比如锻钢曲轴的分型面位置需要设置在曲柄臂的对称平面，方便锻模的开模与脱模，球铁曲轴的铸造工艺需要考虑壁厚的均匀性，避免铸造过程中出现缩松、缩孔缺陷。在实际选型匹配过程中，曲轴的主轴颈直径、曲柄销直径需要结合机型的爆发压力、额定转速来确定，高转速机型通常会采用更大的轴颈直径提升刚性，同时控制曲柄臂的厚度来降低整体旋转质量，减少往复惯性力；大扭矩低转速机型则会适当加大曲柄臂的厚度，提升整体的弯曲疲劳强度，应对更高的燃烧爆发压力。
