水泵开式螺旋叶轮结构设计

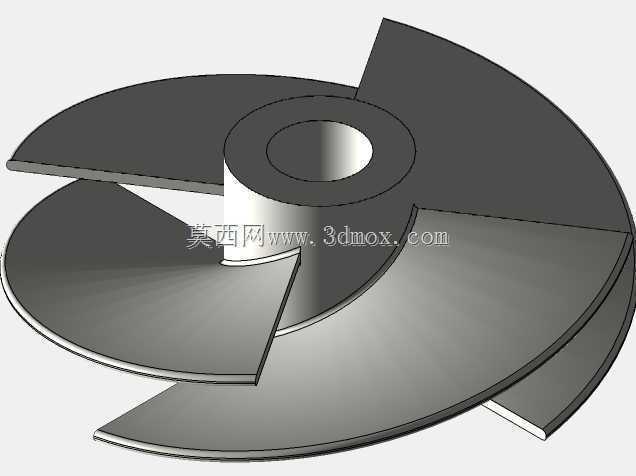

　　在沿海取水、内河原水提升、船舶发动机水冷循环这类工况里，开式螺旋叶轮的适配性远高于常规闭式叶轮，这类应用场景的介质往往裹挟泥沙、细小贝壳碎屑、水生植物残体，闭式叶轮的狭窄流道很容易被杂物卡滞，轻则流量骤降，重则负载突增烧毁驱动电机，而开式结构的流道完全开放，大尺寸杂物可以顺着叶片曲面直接通过，不会在叶轮内部形成堵塞。这款叶轮采用三片式螺旋曲面叶片设计，和传统径向直叶片的叶轮不同，叶片从轮毂处向外缘平滑延伸，形成连续的螺旋升角，流体进入叶轮后不会被叶片突然击打，而是顺着曲面平滑获得动能，运行时的水力脉动更小，对泵体的冲击振动也更低，尤其适合长周期连续运行的取水工况。从安装边界来看，叶轮中心的通孔为标准轴孔配合尺寸，

　　孔壁预留了键槽安装位，装配时可以直接和水泵轴通过平键传递扭矩，不需要额外定制连接轴套，轮毂的轴向高度匹配常规端吸泵的腔体深度，安装后叶片外缘和泵壳内壁的间隙控制在合理范围，既不会因为间隙过大造成回流损失，也不会因为加工装配误差出现叶片擦碰泵壳的问题。设计这类叶轮的时候，首先要核算的是叶片的螺旋升角，角度过小则流体获得的轴向推力不足，扬程达不到设计要求，角度过大则流体在叶片表面容易形成脱流，效率下降还会引发气蚀，这款叶轮的叶片升角从轮毂到外缘采用渐变设计，靠近轮毂处线速度低，升角稍大保证流体获得足够初始推力，外缘处线速度高，升角适当降低减少脱流风险。叶片的厚度从根部到外缘逐渐减薄，根部和轮毂连接处做了大圆角过渡，避免应力集中，

　　因为水泵启停瞬间，叶片根部会承受很大的流体冲击载荷，圆角过渡可以有效分散应力，降低长期运行后的疲劳断裂风险，外缘处做了小倒角处理，减少高速旋转时的边缘阻力，也能避免杂物挂在叶片边缘。实际应用中，这类开式螺旋叶轮多用于大流量低扬程的取水场景，比如海水淡化系统的原水取水泵、内河养殖场的换水提升泵、船舶发动机的开式水冷循环泵，这些场景不需要很高的输出压力，但要求过流能力强、抗堵塞性能好，这款叶轮的三片式结构相比两片式叶轮运行更平稳，动平衡更容易校准，相比四片式叶轮流道宽度更大，通过杂物的能力更强。建模过程中需要重点关注叶片曲面的连续性，不能出现曲面褶皱或者曲率突变，否则实际运行时会在突变位置形成局部涡流，不仅降低水泵效率，

　　长期涡流冲刷还会造成叶片表面的气蚀损伤，缩短叶轮使用寿命。另外叶轮的轴向定位尺寸也需要严格匹配泵腔结构，安装后叶轮进口端要和泵体的进水口对准，保证流体可以顺畅进入叶轮流道，不会在进口处形成预旋影响进水效率。对于需要输送含有一定固体颗粒介质的工况，这种开式螺旋叶轮的维护成本也更低，即使有纤维类杂物缠绕在叶片上，不需要完全拆解泵体，打开泵盖就可以直接清理，不像闭式叶轮需要拆出叶轮才能清理流道内部的堵塞物，大幅降低了运维的工作量。在材质适配方面，这种结构的叶轮既可以用铸造成型后做表面打磨处理，也可以用不锈钢板材冲压焊接成型，不同工艺下的尺寸公差需要对应调整，铸造件的叶片厚度可以稍大，适合磨损较强的工况，冲压焊接件的叶片表面更光滑，水力效率更高，适合清水或者低杂质含量的介质工况。
