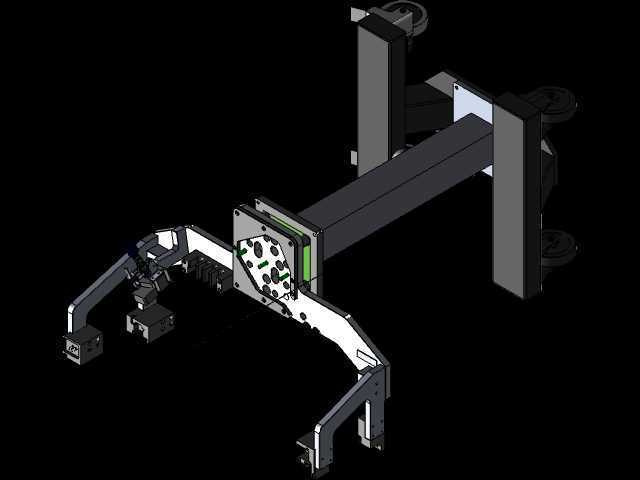

带防错定位结构的软管组装工装

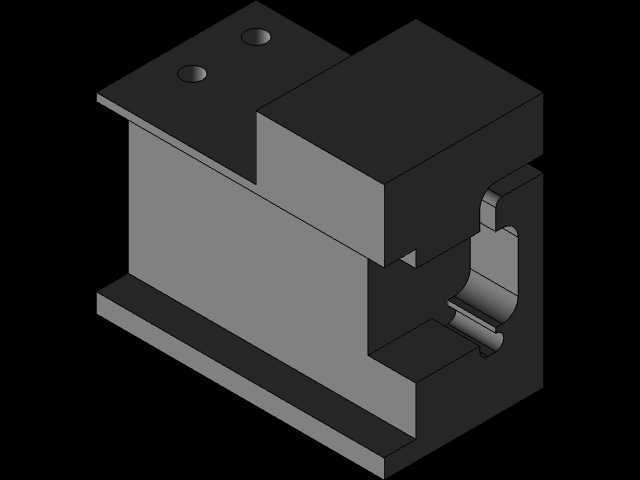

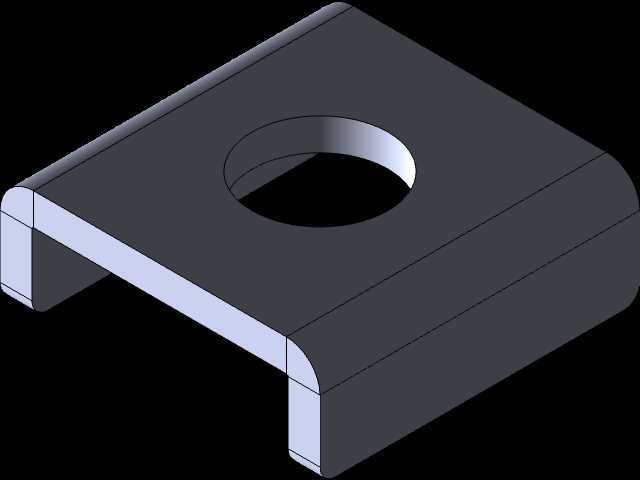

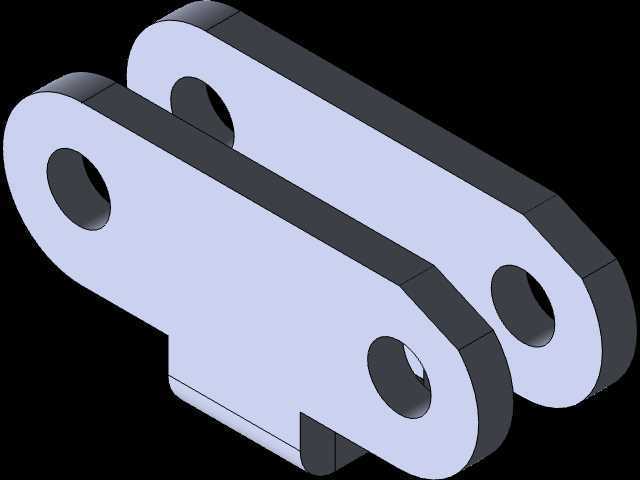

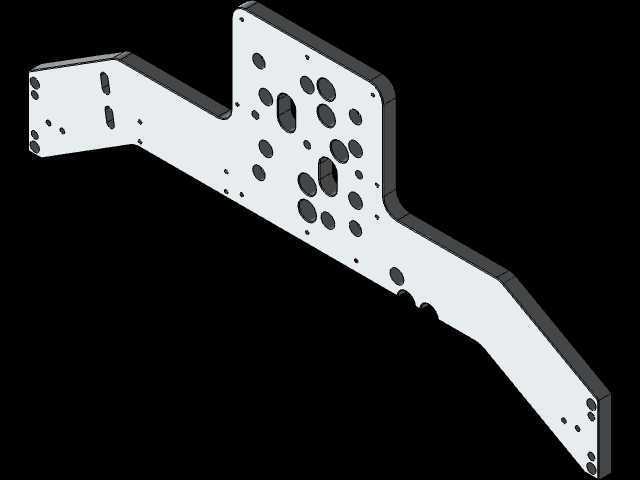

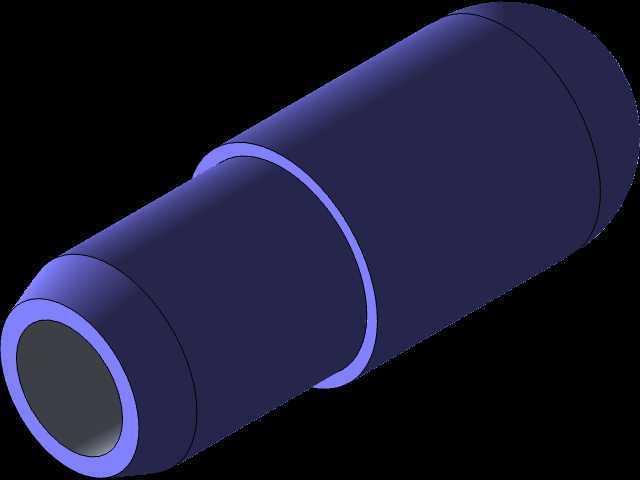

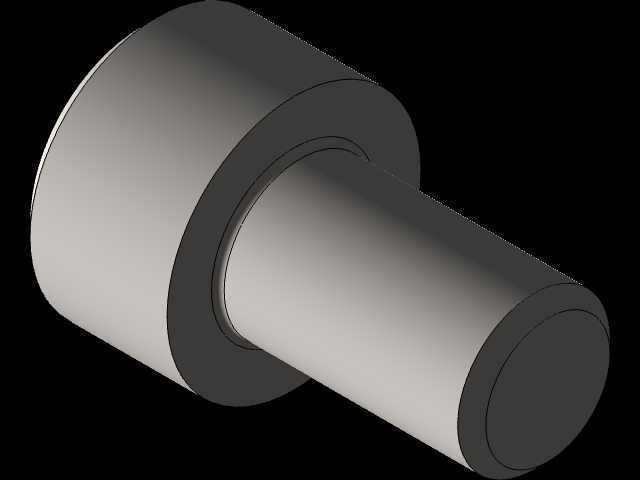

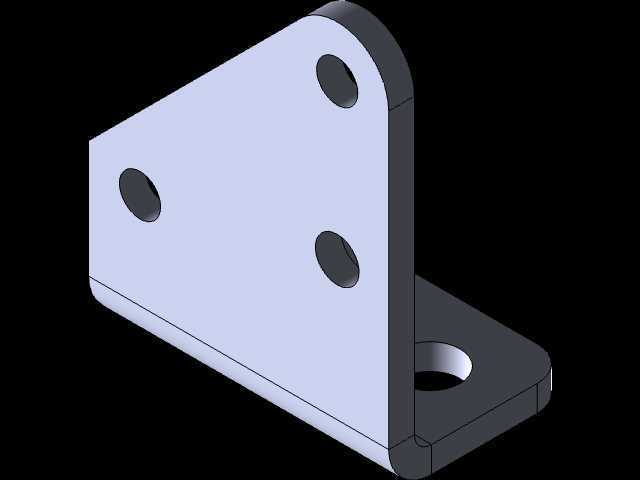

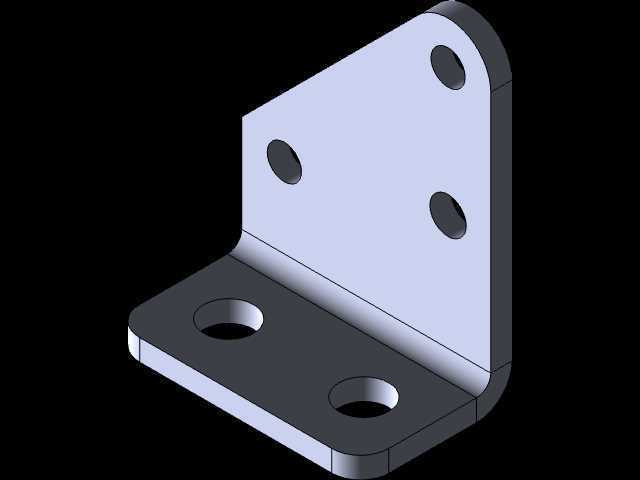

　　在商用车管路装配、工业流体设备管线预装的现场场景里，软管组装环节长期存在对位偏差、错装漏装的痛点，以往依赖作业人员目视核对管位、手动对齐接头的作业模式，不仅单工位装配节拍难以压缩，一旦出现错装，后续管路打压测试环节的返工成本会直接拉高整线的生产损耗，这款带防错系统的软管组装装置，正是针对这类装配场景的痛点做的结构优化。从实际使用逻辑来看，该装置属于可移动的手持装配辅具，整体采用长条形扁钢基材加工成型，主体沿长度方向做了三段式的折弯避让设计，并非平直板件结构——这种折弯结构并非随意设置，每一段的弯折角度都对应软管装配时的握持角度、接头对位的操作空间预留，作业人员握持装置中段时，两端的作业位刚好能对准软管接头的预装位置，不需要额外调整手腕角度就能完成对位操作，能有效降低长时间重复装配的作业疲劳度。装置上分布的三处圆形定位凸点，是整套防错结构的核心：每一处凸点的位置、凸起高度都经过匹配设计，分别对应软管总成上的三个防错校验位，只有当软管接头、管身定位槽完全与凸点卡合到位时，才能完成后续的卡扣压装动作，一旦管型选错、接头朝向装反，定位凸点就会与管身结构发生干涉，无法进入装配工位，从物理结构上彻底杜绝错装的可能，不需要额外增加目视检验的工序。从安装边界与尺寸适配来看，装置整体长度适配常规直径6-16mm的工业橡胶软管、尼龙气动软管的装配需求，板件厚度控制在5mm，既保证了反复按压装配时的结构刚性，不会因为长期受力出现弯折变形，

　　又不会因为板件过厚导致整体重量过大，增加手持作业的负担；端部的圆孔设计是为了配合工位的挂置收纳，作业间隙可以直接将装置挂在工位旁的工具挂板上，避免工具乱丢乱放导致的找寻损耗。设计阶段做结构迭代时，最初的方案是在平直板件上加装定位销，实际试装配时发现，平直板件会与软管端部的金属护套发生干涉，作业时需要刻意抬高板件才能对准定位点，反而增加了操作步骤，后来才调整为现在的分段折弯结构，把避让位直接集成在主体板件上，不需要额外加装避让附件，整体零件数量只有单一冲压件，加工时只需要通过冲压落料、折弯、压凸点三道工序就能完成成型，加工成本低，后期维护也不需要更换易损件，只要定期检查定位凸点的磨损量即可，当凸点磨损量超过0.2mm时，

　　直接更换新的工装就能保证防错精度，不需要复杂的校准流程。在商用车总装车间的管路预装工位、工程机械液压管线分装区域，这类防错工装的投入占比其实不高，但对装配质量的提升效果非常明显：以往没有防错结构时，软管错装的不良率大概在千分之三左右，投入这类带物理防错的组装装置后，错装不良可以直接降到零，同时单工位的装配节拍能缩短15%左右，因为作业人员不需要反复核对管身的标记线，只要能把装置卡到位，就代表装配位置准确。另外，装置表面做了发黑处理，在车间多油污、多摩擦的使用环境下，能起到不错的防锈耐磨效果，不会因为短期使用就出现锈蚀掉屑的情况，避免碎屑掉入软管内部造成后续管路堵塞的隐患；板件的边缘全部做了R2的圆角倒钝处理，

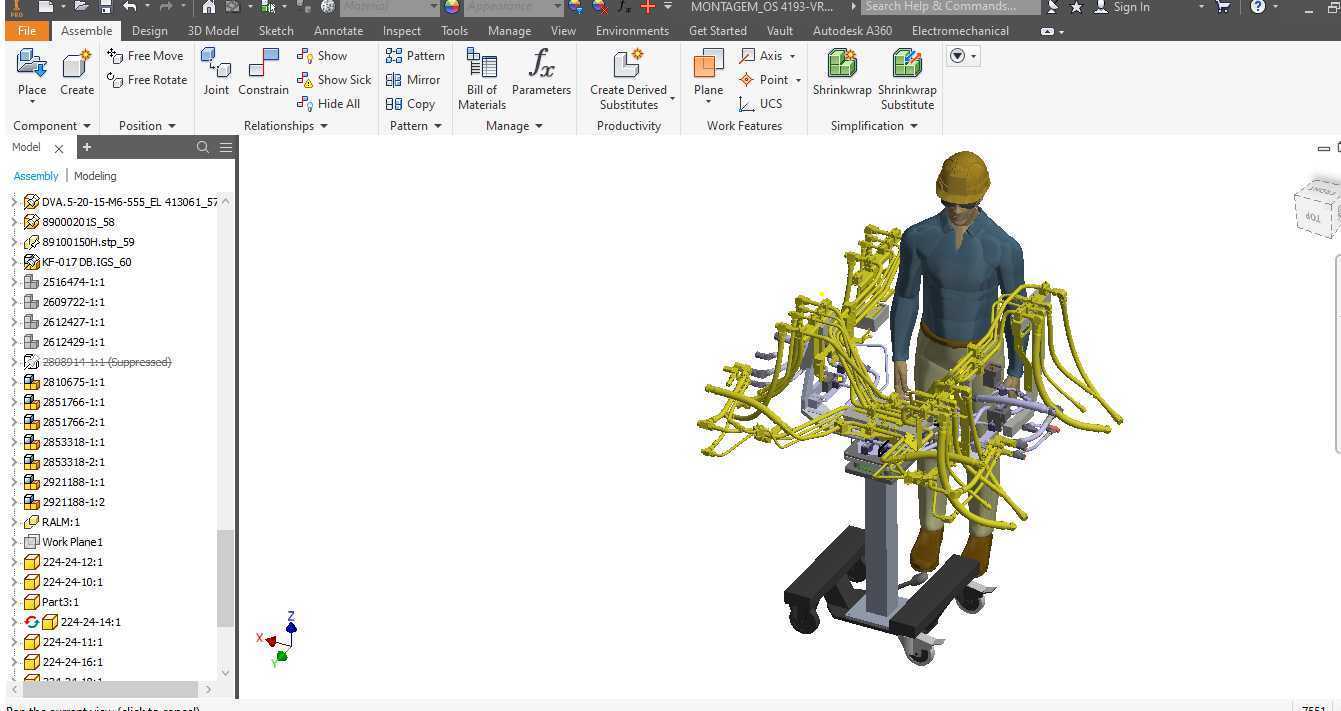

　　作业时不会划伤作业人员的手套或是手部，符合车间装配工具的安全设计要求。从结构建模的角度来看，这类工装的建模难点不在于复杂曲面的构建，而在于定位点的尺寸公差匹配：定位凸点与软管定位槽的配合公差要控制在0.1mm以内，间隙过大会失去防错效果，间隙过小则会导致卡合过紧，装配后难以取下装置，影响作业效率；折弯段的角度公差要控制在±0.5度，角度偏差过大时，两端的作业位会出现偏移，无法同时对准两端的接头位置。建模过程中需要先基于软管总成的实测点云数据定位三个防错位的空间坐标，再反向推导主体板件的折弯角度、握持段的长度，确保握持重心落在装置的几何中心附近，让作业人员握持时不会出现偏重的情况。很多一线的结构设计人员在做装配工装设计时，容易陷入追求复杂结构、增加传感检测元件的误区，实际上在大部分手动装配工位，这种纯机械结构的物理防错工装可靠性更高，不需要接电、不需要维护检测元件，对作业环境的适应性更强，哪怕是在油污较重、温差较大的车间现场，也能长期稳定保持精度，不会因为环境因素出现防错失效的问题。这款软管组装装置的设计思路，本质上是把装配过程中的校验要求直接集成到工具本身，让工具本身成为检验工序的一部分，作业人员完成装配动作的同时就完成了防错校验，不需要额外增加检验步骤，这也是poka-yoka防错理念在手动装配工位最务实的落地方式，不需要高昂的投入，就能实实在在解决装配现场的实际问题。
