内燃机燃油供给系统化油器结构设计

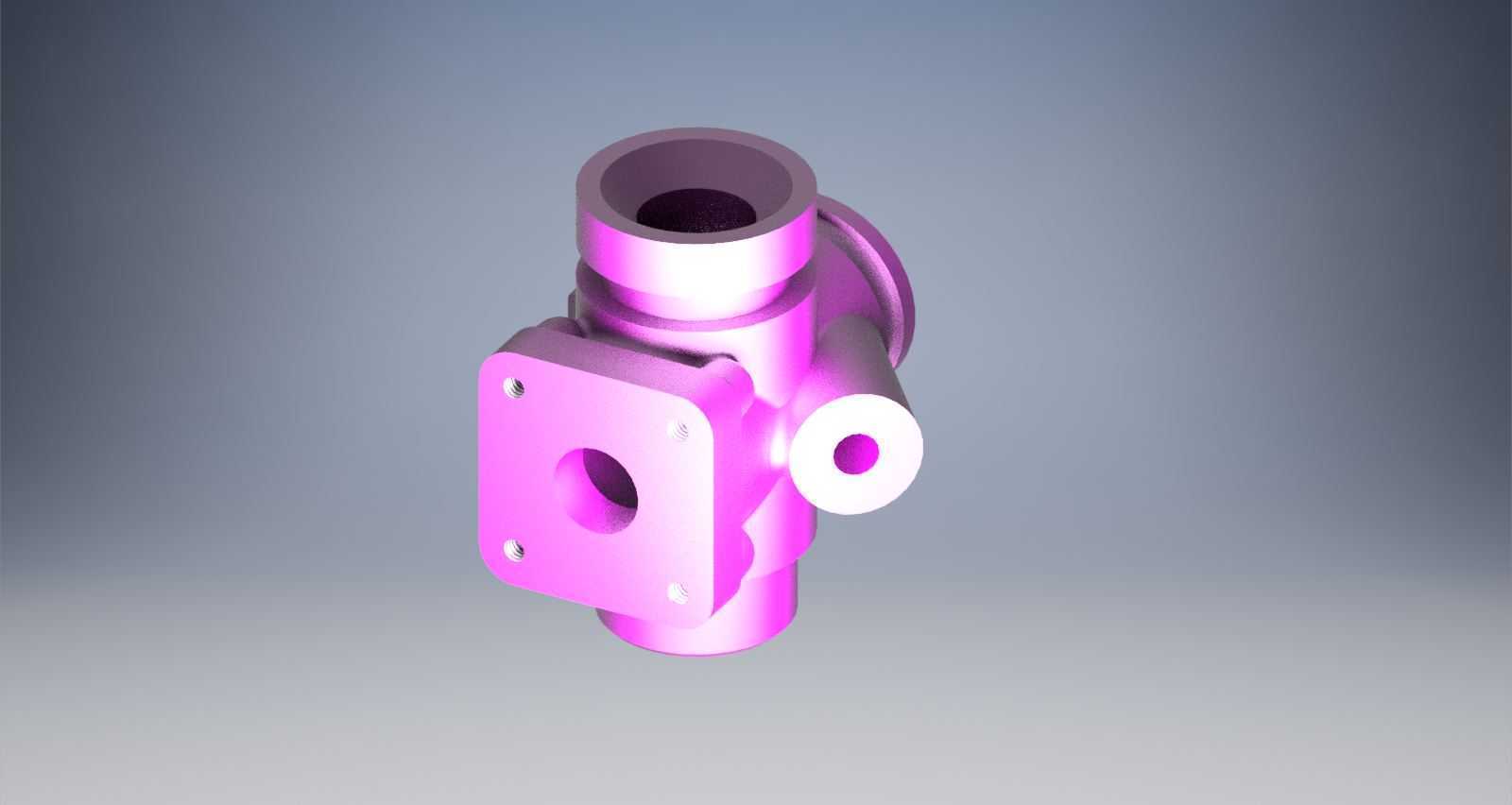

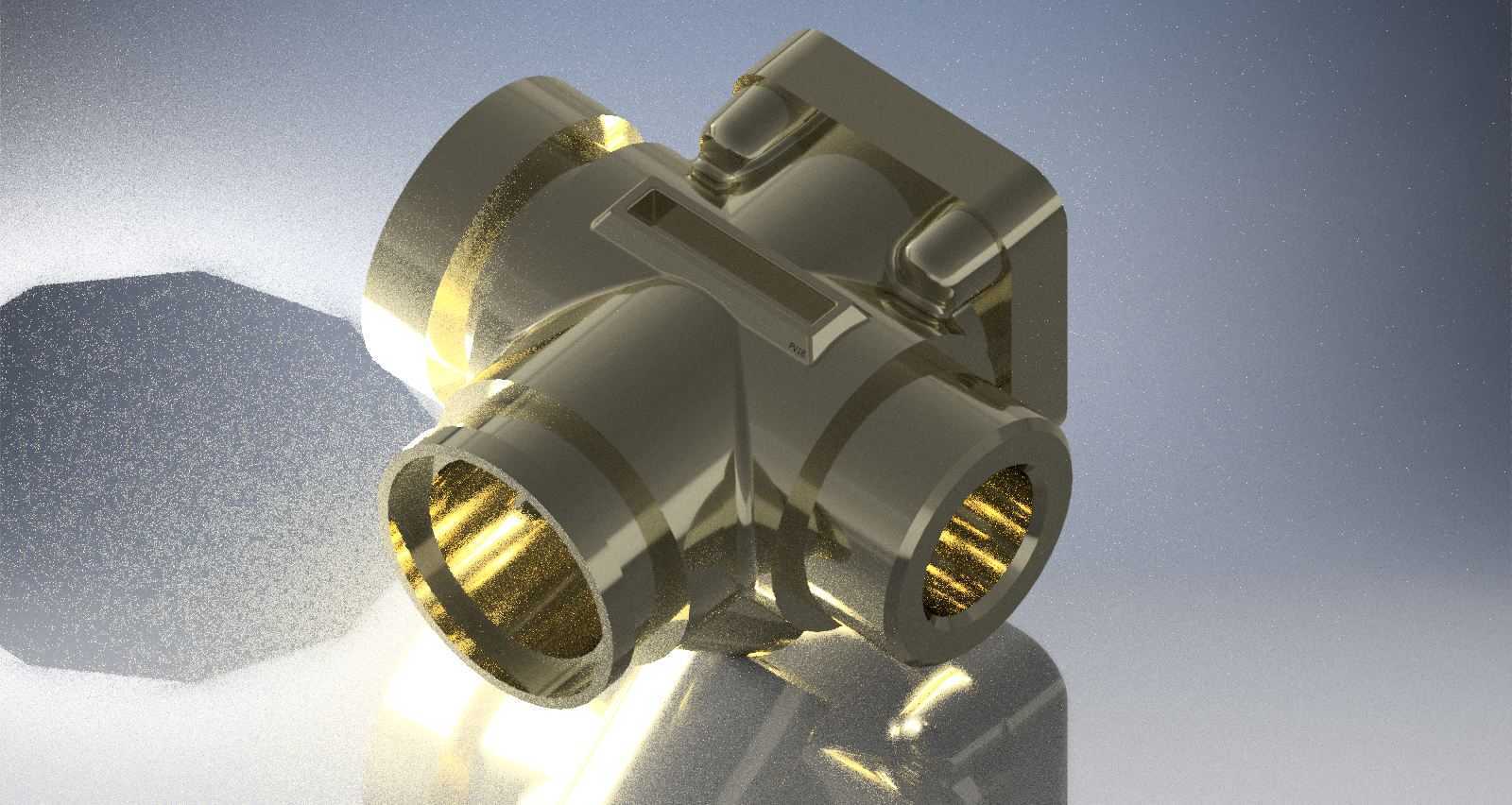

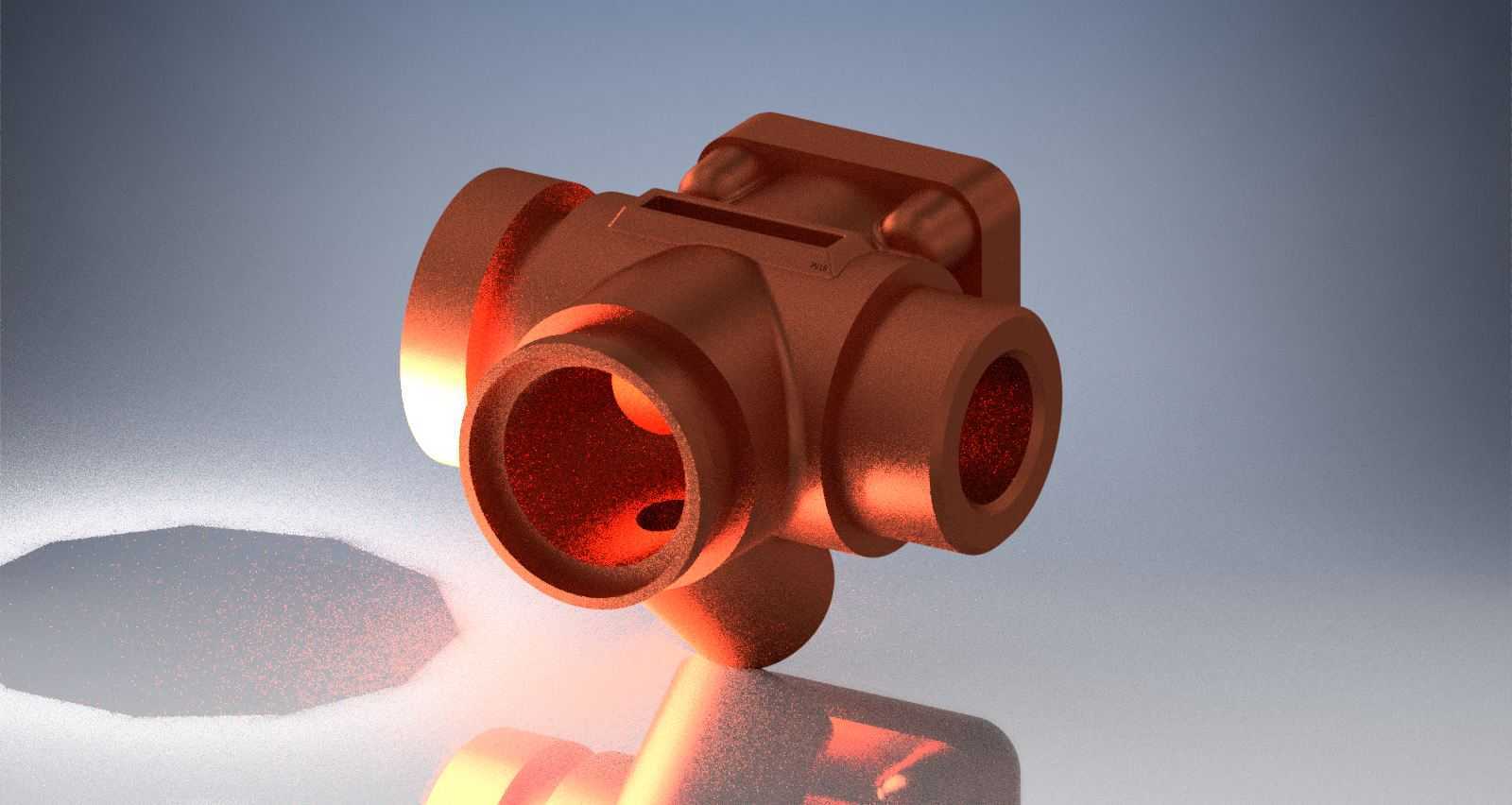

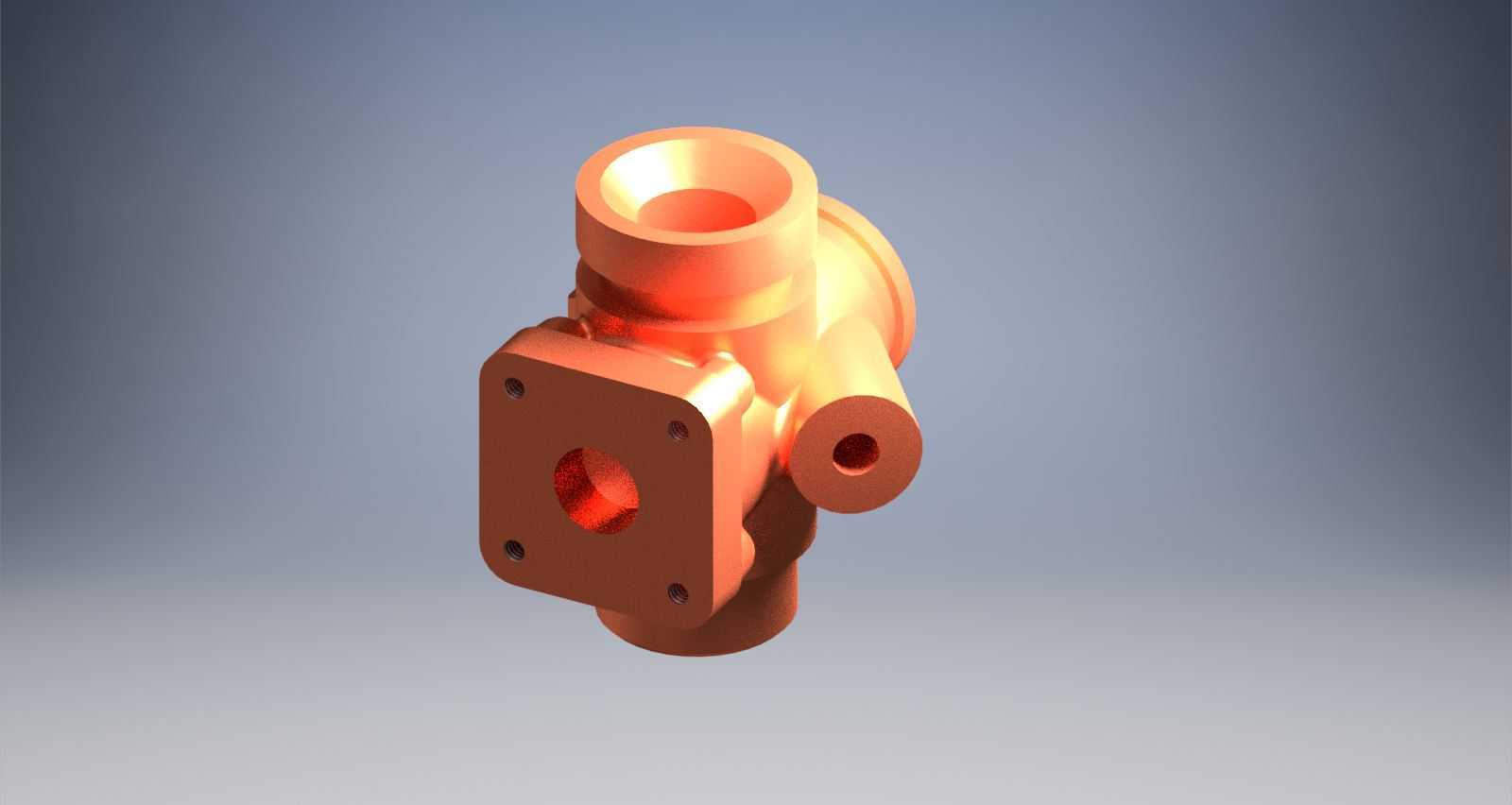

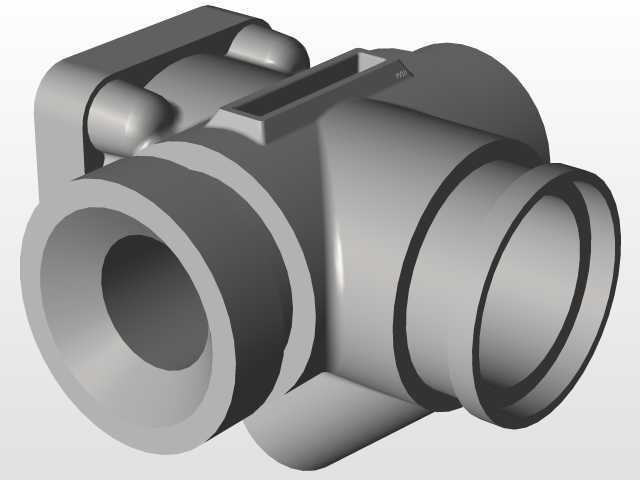

　　化油器作为传统内燃机燃油供给系统的核心部件，广泛应用于通用小型汽油机、摩托车发动机、老式农用动力机械等设备中，承担着将燃油与空气按合适比例混合，为气缸燃烧提供合格可燃混合气的关键作用，其结构设计的合理性直接影响发动机的动力输出稳定性、燃油经济性与排放表现。本次设计的化油器壳体采用一体化铸造成型思路，主体为多通式腔体结构，三个方向的接口分别对应进气端、出气端与燃油计量腔安装位，腔体内部流道经过平滑过渡处理，可减少气流通过时的阻力损失，避免混合气在腔体内形成紊流影响供油精度。从安装边界来看，各接口端面均设计有带螺栓孔的法兰凸台，凸台平面经过铣削加工保证平面度，可通过密封垫片与相邻管路部件实现紧密连接，避免工作过程中出现漏气、漏油问题；

　　壳体底部设置有定位凸脚，可与发动机进气歧管侧的安装座快速对位，降低现场装配时的对位难度。设计过程中重点考虑了不同工况下的混合气适配需求，腔体内部预留了主量孔、怠速量孔、节气门轴的安装空间，各安装位的同轴度公差控制在0.02mm以内，保证后续装配运动部件时不会出现卡滞问题；壳体壁厚采用均匀化设计，整体壁厚维持在3.5mm左右，既保证铸造过程中不会出现缩孔、砂眼等缺陷，也能满足发动机工作时的结构强度要求，承受进气负压与管路振动带来的载荷。在实际应用场景中，这类化油器可适配排量在50cc到250cc之间的单缸四冲程汽油机，配套于割草机、小型发电机、机动喷雾器等通用动力设备，工作时空气从进气接口进入腔体，在喉口位置形成负压将燃油从量孔吸出，

　　经过气流冲击破碎后与空气充分混合，再通过出气接口送入发动机气缸燃烧。设计时针对壳体外部的加强筋布局做了优化，在各接口衔接位置布置了三角形加强筋，可提升壳体的抗冲击性能，避免设备运输或运行过程中受振动影响出现接口开裂问题；同时壳体外表面预留了阻风门、节气门调节机构的安装支座，支座上的螺纹孔采用镶嵌铜螺母的设计，避免多次拆装调节时出现螺纹滑牙问题。从流道设计细节来看，进气端的喇叭口结构做了圆弧过渡处理，可提升进气充量效率，喉口位置的直径经过匹配计算，能够在发动机全转速区间内形成稳定的负压值，保证不同节气门开度下的燃油吸出量与进气量匹配；燃油腔的安装位设计在腔体侧上方，可利用燃油重力辅助供油，避免设备倾斜角度过大时出现供油中断问题，同时腔体底部设置有放油螺塞安装位，可定期排出腔体内沉积的杂质与积水，减少量孔堵塞故障的发生概率。
