九叶轴流送风散热风扇结构设计

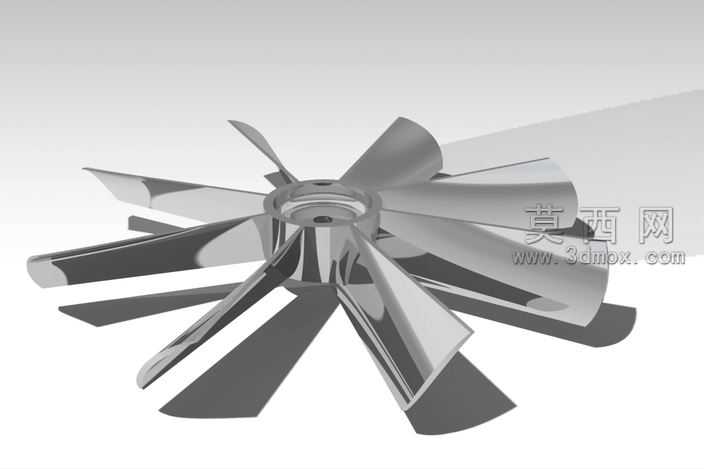

本模型为九叶式轴流送风风扇，整体采用三维参数化建模方式完成，核心结构由中心轮毂与九片均匀分布的弧形叶片构成。建模过程中首先确定中心轮毂的基准尺寸，以中心安装孔为定位基准，绘制轮毂的回转体截面轮廓，通过回转命令生成轮毂基体，中心预留的通孔用于适配电机输出轴的安装定位，保证装配同轴度。叶片部分采用曲面建模思路，先绘制叶片根部与轮毂衔接的截面轮廓，再绘制叶尖处的翼型截面，通过放样命令生成叶片的基础曲面，之后对曲面进行曲率调整，保证叶片从根部到叶尖呈现平滑的扭转弧度，该弧度设计符合轴流送风的流体力学特性，能够在旋转过程中有效推动空气沿轴向流动，同时降低气流紊流带来的噪音与能量损耗。完成单片叶片建模后，通过环形阵列命令，以轮毂中心轴为阵列基准，按照40度的周向间隔均匀阵列生成全部九片叶片，阵列过程中严格校验每片叶片的位置精度，保证整体叶轮的动平衡性能，避免旋转过程中出现偏载抖动。材质方面，叶片与轮毂均采用一体化硬质塑料材质设定，表面赋予哑光银灰色金属质感涂层，既保证结构强度满足高速旋转的受力需求，也兼顾了轻量化设计要求，降低电机负载。模型整体结构简洁规整，所有曲面过渡顺滑无尖锐棱角，叶片边缘做了微小的圆角处理，避免应力集中导致的叶片断裂问题。该风扇结构可适配家用通风、设备散热等多种场景，建模过程中充分考量了流体输送效率与结构稳定性的平衡，弧形叶片的扭转角度经过优化，能够在较低转速下实现较大的送风量，同时九叶结构相比传统少叶风扇送风更加柔和均匀，覆盖范围更广。
