立式风机叶片结构三维设计作品

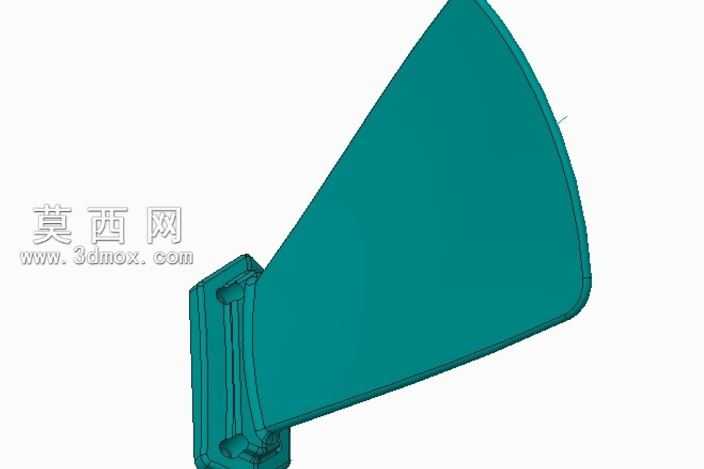

本作品为立式风机配套叶片的三维建模设计，建模过程依托主流三维工程软件完成，整体采用参数化建模思路搭建，确保后续可根据实际风机功率、风压需求快速调整叶片的各项尺寸参数。建模初期先梳理叶片的气动外形逻辑，参考常规低压通风风机的叶片曲面曲率要求，先绘制叶片根部与轮毂连接的基座轮廓，基座部分设计为带定位凸台的加厚结构，保证与风机轮毂装配时的贴合度与连接强度，避免高速运转时出现连接松动的问题。叶片主体曲面采用放样曲面命令生成，从根部到叶尖的截面轮廓逐步收窄，曲面过渡全程保持G2连续，避免曲面出现棱角、褶皱等影响气动效率的缺陷，同时对叶片前缘做了微小的圆弧钝化处理，降低叶片运转时的风切噪音，提升风机运行的静音表现。材质设计上，针对不同应用场景做了区分，若用于家用落地扇、台扇类产品，叶片主体可选用哑光ABS塑料材质，渲染时调整材质的粗糙度参数，还原塑料材质的细腻磨砂质感，基座部分采用同色系稍深的硬质塑料材质，区分部件层次；若用于工业通风风机，叶片可选用铝合金冲压材质，渲染时添加轻微的金属反光与表面细微拉丝纹理，还原金属部件的工业质感。结构设计上，叶片整体做了等壁厚处理，壁厚控制在合理区间，既保证叶片的结构强度，避免长期运转出现形变，又能控制部件重量，降低风机电机的运转负载，叶片根部与基座的连接位置做了圆弧过渡加强筋设计，分散根部的应力集中点，提升叶片的抗疲劳寿命，适配长时间连续运转的使用需求。渲染阶段采用双光源布光方案，主光源从侧上方打光，凸显叶片曲面的流畅弧度，辅助光源从另一侧补光，避免叶片暗部出现死黑区域，完整展现叶片的外形轮廓与结构细节，同时通过半透明材质的对比展示，清晰呈现叶片的厚度变化与曲面走向，方便后续的模具开模、结构校验、装配模拟等工作开展。
