迷你卡丁车液压制动钳结构设计

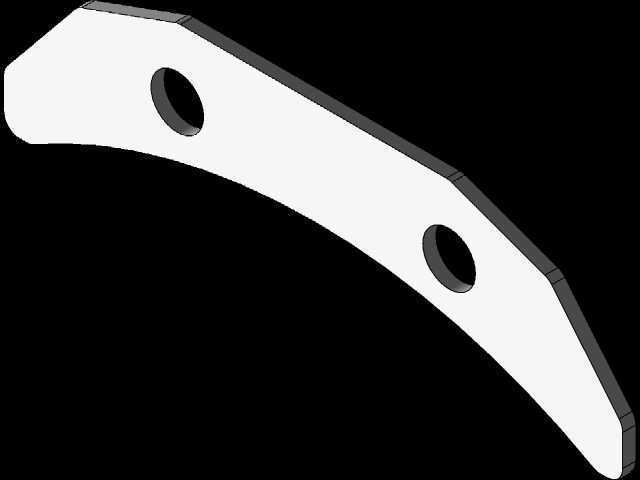

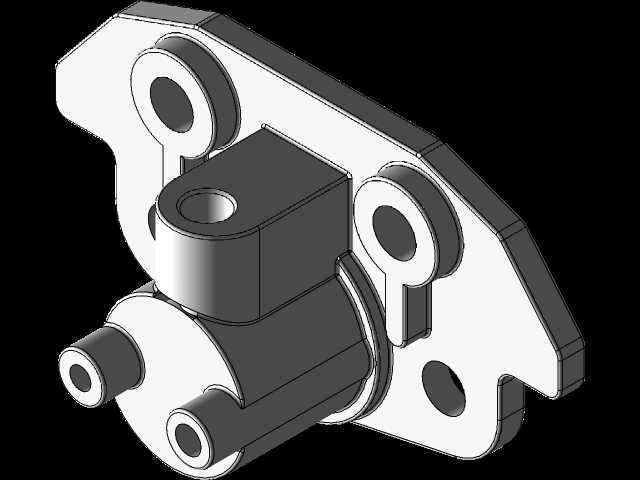

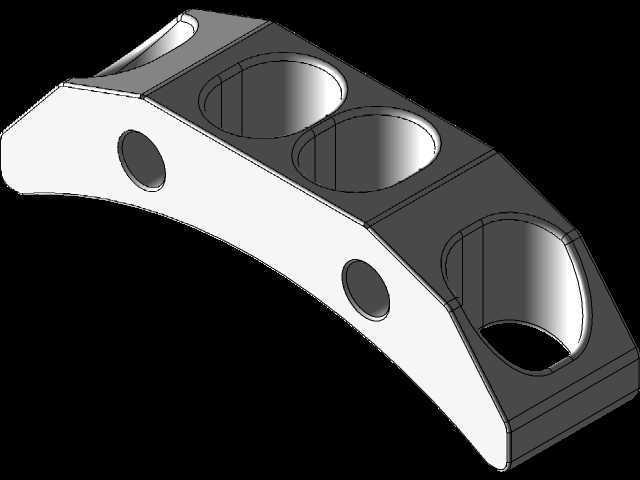

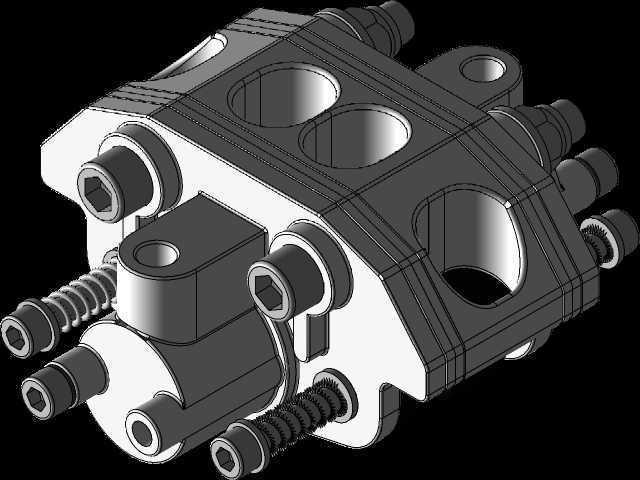

　　这款制动部件主要面向小型休闲卡丁车的制动系统配套场景，在场地娱乐卡丁车、青少年训练用迷你卡丁车的制动回路中承担核心执行功能，安装于前轮或后轮的转向节安装位，通过液压管路连接制动主缸，在驾驶者踩下制动踏板时，将主缸输出的液压力转化为制动块对刹车盘的夹紧摩擦力，实现车辆的减速与驻车动作。不同于民用乘用车的浮动式制动钳，这款针对迷你卡丁车设计的制动钳采用对置活塞布局，钳体为整体式加工结构，两侧对称布置的活塞可在制动液压力作用下同步推出，消除了浮动钳的滑动副间隙，在卡丁车频繁制动、连续过弯减速的使用场景下，能提供更线性的制动力输出，同时减少滑动销卡滞带来的制动偏磨问题。从结构设计逻辑来看，钳体采用铝合金一体铣削成型的思路，

　　既保证了安装位的形位公差精度，也能在满足强度要求的前提下尽可能降低簧下质量，适配迷你卡丁车轻量化的设计需求。钳体上预留的多个通孔分别对应制动油管接口、活塞安装腔、放气螺钉位以及安装固定孔，其中油管接口采用标准内螺纹连接形式，可适配通用的微型制动硬管与软管，放气螺钉位布置在钳体最高点，方便制动系统装配时的排气操作，避免管路残留空气导致的制动脚感松软问题。安装边界方面，钳体的两个安装凸台间距匹配迷你卡丁车常用的160mm直径刹车盘安装节距，凸台上的安装孔可直接穿入固定螺栓与转向节上的预制螺纹孔连接，不需要额外加装转接码，活塞的伸出行程预留了足够的制动块磨损余量，当摩擦块磨损到极限厚度时，活塞不会脱出缸体造成制动液泄漏。

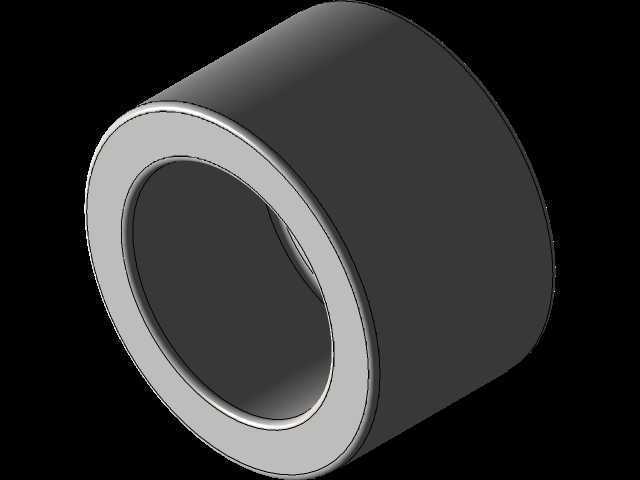

　　钳体内部的活塞腔加工精度控制在IT7级，表面做硬质阳极氧化处理，降低活塞往复运动的磨损速率，活塞与缸体之间采用双唇口密封圈，既保证制动时的压力密封，也能在制动解除时依靠密封圈的回弹力带动活塞回位，消除制动拖滞问题。外露的回位弹簧布置在钳体外侧的导向销上，可在制动解除后辅助制动块回位，减少摩擦块与刹车盘的非正常接触磨损，降低行驶过程中的滚动阻力。在实际场地使用场景中，这类迷你卡丁车的制动系统工作强度远高于普通代步车辆，连续圈速行驶时制动钳会频繁承受高压与温度变化，这款钳体的散热筋结构布置在钳体外侧，可在车辆行驶时通过迎面气流带走制动产生的热量，降低制动液高温气化的风险，避免连续制动后的热衰减问题。设计过程中对钳体的壁厚做了有限元校核，

　　在10MPa的制动系统额定工作压力下，钳体的最大变形量控制在0.05mm以内，不会因为钳体张开量过大导致制动踏板行程过长，同时活塞的推力经过匹配计算，在额定压力下可输出足够的夹紧力，满足迷你卡丁车最高时速下的制动距离要求，不会出现制动力不足的问题。钳体上的各个密封槽尺寸都严格对应密封圈的线径设计，既保证密封性能，也不会因为密封圈压缩量过大导致活塞运动卡滞，安装孔的位置度公差控制在0.02mm以内，保证装配后制动块与刹车盘的端面平行度，避免制动时出现偏磨、异响等问题。
