镂空轻量化盘式制动摩擦盘结构

　　该零件属于盘式制动系统中的摩擦承载盘件，整体采用扁平圆盘式布局，外缘连续布置制动摩擦工作面，盘面大面积开设异形镂空槽孔，中心区域设置轮毂安装配合结构，主要用于两轮车辆、轻型运动车辆或小型行走机械的制动单元中，承担制动卡钳夹紧时的摩擦制动力传递任务。

　　从实际装车边界来看，零件轴向厚度较薄，径向尺寸占据制动卡钳安装空间的主要部分，外圆轮廓需要与卡钳摩擦片的有效接触宽度对齐；中心花键或孔位区域负责与轮毂轴系定位，周边小孔用于安装固定或动平衡调整。建模时需要优先锁定外圆摩擦半径、中心安装孔分布圆、盘面厚度以及卡钳两侧间隙，这些尺寸直接决定制动盘能否装入车架、轮毂和卡钳组成的有限空间。

　　盘面镂空并非单纯装饰性结构。制动过程中，摩擦片与金属盘持续接触会产生大量热量，封闭圆盘容易在连续制动后形成热积聚，引起盘面温度升高、摩擦系数波动和热变形。该结构通过沿圆周分布的长槽、异形孔和中间加强筋，使空气在车轮旋转时穿过盘面，增强对流散热；同时去除低承载区域材料，降低旋转质量，对车辆非悬挂质量的减轻有明显意义。镂空边缘还可在摩擦片接触过程中帮助排出磨屑，减少粉尘在摩擦面间的研磨。

　　结构设计上，外圆环带是制动力矩生成的核心区域，需要保持连续、平整并具有足够的截面宽度；中部辐条式筋板将外圆环与中心安装区连接，筋板走向兼顾扭矩传递和热膨胀释放。开孔形状没有采用简单均布圆孔，而是根据应力流向布置成多组曲线形槽孔，使盘体在承受卡钳夹紧力和切向摩擦力时，载荷能够沿筋板向中心安装区传递。槽孔端部保留圆弧过渡，可降低尖角处应力集中，减少热疲劳裂纹萌生的风险。

　　三维建模过程中，外圆摩擦面、中心安装孔和镂空轮廓需要保持清晰的层级关系。先建立盘体基准面，确定中心轴线与安装孔位，再绘制外圆和内孔边界；镂空草图应围绕圆周阵列与局部异形轮廓结合处理，避免所有孔型完全机械重复而削弱结构写实性。筋板宽度、槽孔间距和外圆环带宽需要相互协调：环带过窄会降低摩擦面积和耐磨寿命，筋板过薄会影响制动扭矩传递，开孔过大则可能使盘体刚性不足，在夹紧时产生异常变形。

　　从装配关系看，制动盘安装后随车轮同步旋转，卡钳在固定侧跨过盘体外缘，制动时两侧摩擦片压紧盘环。模型需要检查盘体两侧与卡钳、轮毂、辐条之间的干涉情况，尤其关注镂空筋板在旋转扫掠区域内是否与卡钳内侧结构发生碰擦。中心安装面的贴合度也很关键，若基准面不平或孔位偏差过大，装车后会出现盘面跳动，带来制动抖动、摩擦片偏磨等问题。

　　在工程应用中，这类轻量化镂空制动盘常用于对重量和散热敏感的小型车辆场景。相比实心圆盘，它在保证外缘摩擦环完整的前提下，通过结构开孔实现减重和通风；相比复杂双通道通风制动盘，它结构更简单，加工和成型成本更低，适合薄型盘式制动机构。设计时仍需平衡散热、刚度、耐磨和噪声控制，不能只追求镂空外观。盘体在高速旋转下还应考虑动平衡，孔位分布和筋板对称性会影响车轮运转稳定性。

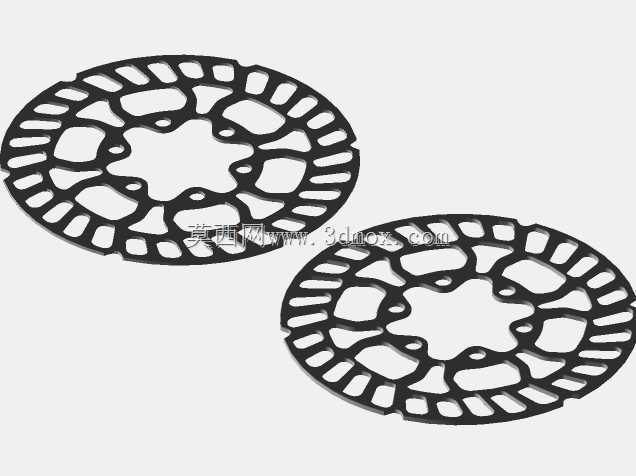

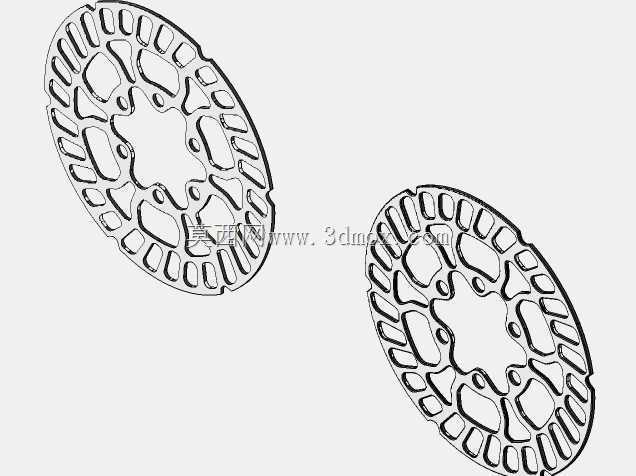

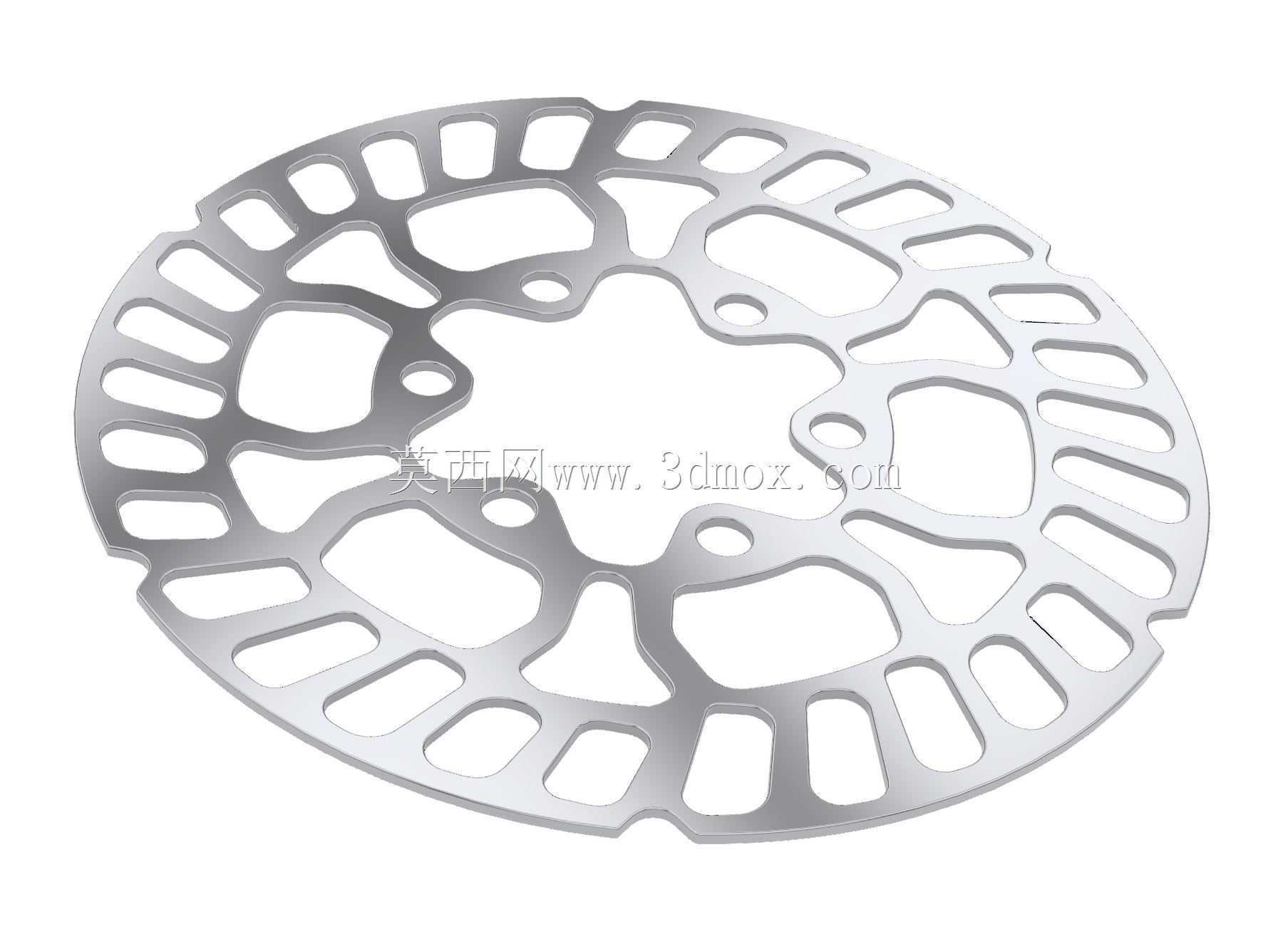

　　该三维结构完整呈现了外摩擦环、中心安装区、连接筋板、散热槽孔和固定小孔等特征，能够用于制动系统布局校核、盘类零件结构学习、轻量化设计分析以及装配演示。建模细节集中在盘面轮廓、孔槽过渡和环形受力路径上，可直观看到材料去除区域与承载区域之间的关系，也为后续进行厚度调整、孔型优化、材料替换和制动空间匹配提供了明确的结构基础。
