便携式超声波检验仪箱体结构设计

　　这套三维结构围绕现场无损检测作业中的便携式超声波检验仪展开，建模时没有把外观造型放在首位，而是先从检测人员的握持转运、台面放置、检修开启和接口避让几个实际动作倒推箱体边界。整机采用近似长方体的封闭壳体形式，主体外轮廓紧凑，适合在车间通道、装配工位、仓储货架旁以及户外检修点之间频繁转移。箱体正面设置内凹式弯折提手，提手位置偏向侧板中部，搬运时手部受力线尽量靠近整机重心，减少单手提携时的前倾扭转。提手与箱体连接处做了局部加厚和过渡圆角，既避免薄板受力后出现局部凹陷，也能在跌落或磕碰时把冲击分散到周边侧壁。

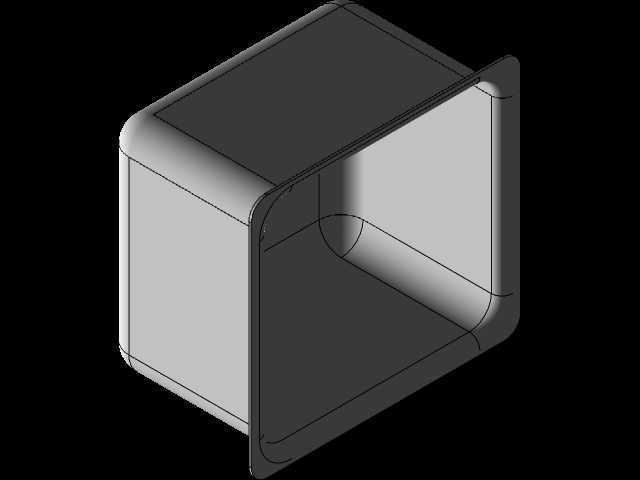

　　超声波检验仪的核心用途是在不破坏被测件的前提下，通过超声信号完成内部缺陷、焊缝质量、材料厚度或粘接状态的判断。设备常出现在汽车零部件抽检、金属结构件探伤、压力容器巡检、模具维护和实验室复验等场景。针对这些使用环境，箱体不能只做成简单包裹电子模块的方盒，还要考虑探头线缆插拔、操作面板朝向、散热通道、屏幕可视角度以及附件收纳。模型侧面预留的矩形开口可作为显示窗口、接口区或通风区使用，具体布置取决于内部电路板、电池仓和接插件的堆叠方式。开口边缘在结构上需要保留足够宽的安装法兰，便于面板螺钉固定、密封圈压装以及后期维护拆卸。

　　从设计思路看，箱体优先采用上下或前后分壳的装配关系，侧壁保持连续，以提高整体抗弯扭能力。外壳若选用钣金件，可通过折弯形成封闭边，转角处配合焊接或螺钉连接；若采用注塑或机加工壳体，则在筋位、螺柱和卡扣位置预留壁厚差，防止缩痕和装配干涉。三维建模时需要把内部元器件按真实包络体放入，再反向检查外壳与主板、探头模块、电池、扬声器、散热片之间的安全间隙。尤其是超声设备对信号稳定和屏蔽有要求，箱体内部应留出接地片、屏蔽罩或导电衬垫的安装空间，不能为了追求外形薄而压缩电气隔离距离。

　　外形尺寸的确定需要同时满足桌面操作和携带转运。箱体底面应保持平整，四角设置防滑垫或支撑脚，使设备放置在检测台、工具车或临时支架上时不易滑动。底部支撑点不宜过于靠近中心，应拉开跨距，以抵抗插接探头线缆时产生的侧向力。箱体顶部和侧棱需要做圆角或倒角处理，一方面降低搬运时对人员和被测工件的磕碰损伤，另一方面减少钣金尖角应力集中。对于需要频繁开启的检修面，螺钉位置应均匀分布在开口周边，靠近转角处设置连接点，避免盖板中部受压后出现缝隙。

　　安装边界方面，模型不仅要表达外壳可见形状，还应体现内部固定逻辑。电路板通常通过螺柱与底壳连接，螺柱高度要兼顾焊点高度、走线空间和抗震要求；电池仓应靠近重心区域，并预留绑带、压条或泡棉缓冲位置；探头接口周边需要加强，因为现场插拔次数多，侧向扳动容易把载荷传递到电路板。散热设计不能依赖单一开孔，应结合芯片发热位置形成进风、风道和出风路径；若设备为密封型，则在功率器件与壳体之间设置导热垫，利用箱体表面扩大散热面积。

　　该结构还考虑了现场使用中的附件管理。超声波检验往往需要搭配探头、耦合剂、校准试块、数据线和充电器，箱体侧面或背部可扩展小型挂架、收纳槽或标签区。提手造型采用连续弯弧，便于戴手套时抓握，也让手部与箱体之间保留足够空隙。整体颜色和表面处理可按作业环境选择深色耐磨涂层，以减少油污、划痕和指纹对外观识别的影响。对结构工程师而言，这类模型的价值不在于复杂曲面，而在于把壳体、提手、开口、支撑、密封、散热和内部安装关系完整协调起来，使设备在移动检测和固定操作之间都具备可靠的机械基础。
