葡萄园伸缩避让式栽培作业机架

　　该三维结构面向篱架式葡萄园行间管理作业，重点解决机具在藤蔓、主干和固定支架之间穿行时容易剐蹭植株的问题。整机采用低位长梁配合上部可回摆工作臂的布置方式，底部框架承担行走、挂载和配重传递，上部执行部件通过多组铰接连杆形成可退让的运动路径。当作业端靠近藤蔓或原木支架时，接触力会推动杠杆与摆臂绕铰点回缩，使工作部件避开障碍物；越过障碍后，机构在重力、弹性件或牵引姿态作用下恢复到作业位置，从而在不损伤根部和枝蔓的前提下，继续完成植株之间及下方区域的栽培、松土、除草或整理作业。

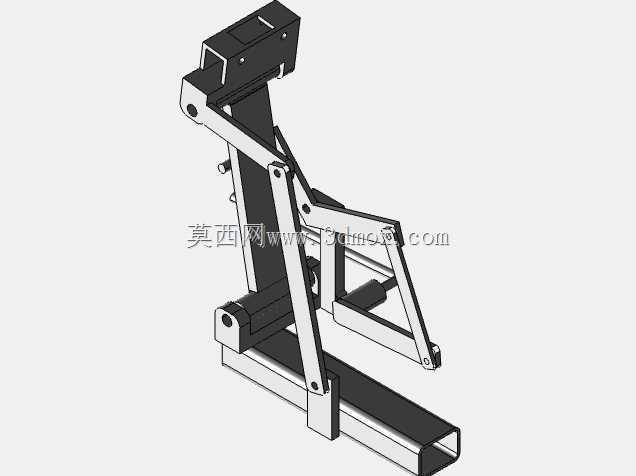

　　从结构组成看，模型包含底梁、立柱、斜撑、摆动臂、连杆、铰轴、安装板和限位接触面等要素。底部两根纵向构件提供主要安装边界，前端和后端均预留与行走底盘、牵引架或三点悬挂连接的空间；中部竖立框架承受工作臂传递的弯矩，斜向支撑用于减少悬臂状态下的扭转变形。上部工作臂并非刚性固定，而是通过串联四连杆和局部杠杆实现复合位移：一处铰点控制整体抬升，另一处铰点控制工作端侧向或向后退让，连杆长度决定避让轨迹，限位面则约束最大摆角，避免机构越过死点或与底架发生干涉。

　　设计思路上，这类机构不能只追求最大伸缩量，还要兼顾作业宽度、通过高度和复位稳定性。葡萄园行距、主干粗度、架面高度和牵引速度都会影响摆臂响应。若铰接点过于靠近工作端，接触瞬间需要的触发力较大，容易推弯幼枝；若铰点过于靠后，虽然退让灵敏，但工作端轨迹过长，会造成漏作业区域。模型中将长摆臂与短连杆组合，使工作端在受到障碍阻挡时先产生小幅转动，再带动主臂回缩，既保证接触柔和，又控制退让行程。底梁与立柱之间采用螺栓和销轴结合的连接方式，便于在实际制造时调整高度，也方便磨损后更换铰套。

　　外形边界需要围绕葡萄园典型行距校核。低位框架应控制在植株主干以下，避免穿过行间时碰撞横担和牵引铁丝；上部工作臂在展开状态下可伸入架面下方，在回缩状态下则需收回到机身轮廓内。安装时，底梁中心线应与牵引方向保持一致，左右工作臂对称布置，铰接轴的轴向间隙不能过大，否则退让过程中会出现偏摆。限位块位置应根据藤蔓直径和作业深度设定，既要允许机构避开刚性主干，也要防止工作端被枝条轻易推开而降低作业质量。

　　在实际应用中，该机架可挂载不同执行件，例如浅松铲、除草轮、刷理装置或施肥开沟部件。挂载点位于摆臂前端，板面开孔提供螺栓固定位置，执行件重量会改变摆臂的回复力矩，因此需要同步调整弹性件预紧或配重位置。若用于成龄葡萄园，主干硬度高、障碍位置稳定，机构可采用较明显的机械限位；若用于幼龄园，枝蔓韧性弱，触发力应更低，铰接部位需保持转动灵活。模型通过清晰的杆件层次表达了避让逻辑：障碍接触杠杆，杠杆带动连杆，连杆改变工作臂姿态，整机不脱离行间轨迹即可完成连续作业。

　　结构建模时还需关注运动包络。摆臂在完全展开、开始回缩和极限避让三个姿态下，都应检查与底梁、立柱、牵引件及植株架面的间隙。长槽形构件提供轻量化基础，但在铰点附近需要加强板或加厚侧板，因为接触冲击和反复拉压会集中在销轴孔周围。斜撑并非单纯装饰件，它将上部悬臂载荷传递到底梁，减少工作端上下颤动。整体方案适合在窄行距、低架面、障碍物重复出现的园艺栽培场景中使用，其价值在于用简单可靠的机械退让代替复杂控制，在保持作业连续性的同时降低对葡萄植株的损伤风险。
