高精度光电云台防反冲承载平台结构设计

　　这套承载平台的结构开发，出发点并不是单纯做一个可转动的台面，而是围绕光电观瞄、低空目标跟踪、车载巡检、边海防监控以及工业视觉检测这类实际工况，解决载荷在启停、换向、风载扰动和车体颠簸下出现的角度回冲问题。现场使用中，光电载荷对指向精度非常敏感，传动链哪怕存在很小的齿侧间隙，在长焦视场里都会被放大成明显的画面跳变；普通回转台在快速调转后再锁定时，负载惯性会反向作用到减速机构，齿轮啮合侧反复敲击，不仅让定位点漂移，还会带来高频振动，影响红外、可见光、激光测距等模块的稳定工作。该平台将防反冲齿轮箱的设计思路融入云台回转支承部分，通过对称布置的传动路径、预紧消隙结构和刚性承力框架，让输出端在正反转切换时始终保持单向贴合，减少反向冲击传递到载荷安装面。

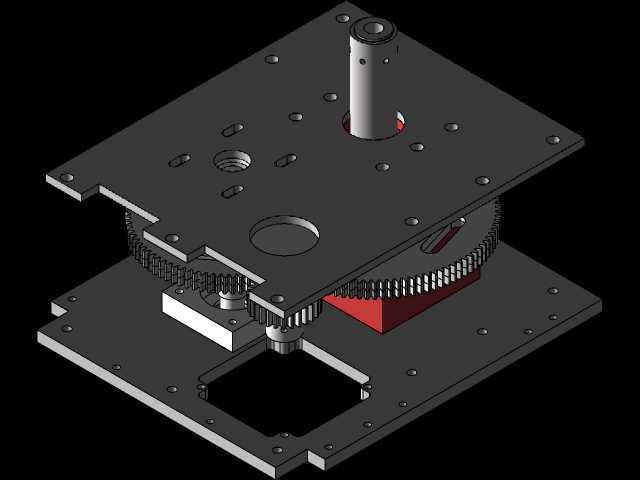

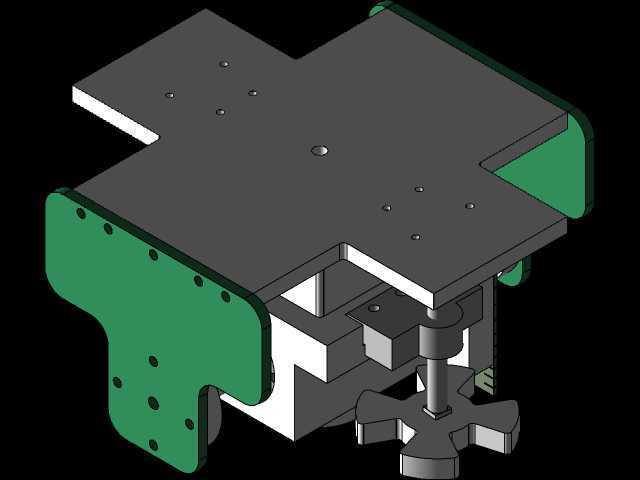

　　从整机布局来看，平台下部为动力与传动集成区域，中部是方位回转支承，上部为光电载荷安装平面。安装面预留规则分布的螺纹孔位，可适配不同尺寸的光电吊舱、可见光相机、红外热像仪或激光指示模块；周边设置限位凸台，避免载荷装配时发生周向错位。方位轴系采用大直径支承思路，倾覆力矩承受能力优先于单纯追求外形紧凑，因为户外云台经常处于悬臂受力状态，风载作用在镜头和护罩上会形成较大弯矩，若支承跨距过小，轴系变形会直接破坏指向稳定性。齿轮箱内部则按照小间隙、高刚度、易装配的原则布置，输入端连接伺服驱动件，多级传动逐级降速增扭，末级齿轮与回转齿圈啮合处设置消隙调节结构，装配时可通过偏心调整或预紧组件控制啮合接触面积，既保证传动顺滑，又避免反向空程。

　　设计过程中需要同时兼顾运动范围、密封防护和维护便利性。平台外部轮廓尽量采用规整折面，侧壁给线缆走线留出内部通道，使光电载荷的供电线、视频线和控制线能够穿过回转中心，避免外露线缆在连续旋转时拉扯缠绕。底座边界考虑了与三脚架、车顶架、固定塔台或升降立柱的连接，安装孔采用成组布置，既能承受竖直方向载荷，也能抵抗横向冲击。传动腔与外部电气腔之间设置分隔面，关键轴伸位置预留密封结构安装空间，以便在后续详细设计中加入防尘、防水和耐盐雾措施。对于需要在温差较大环境中工作的设备，壳体局部还可增加加强筋，既提升固有频率，减少共振风险，也为内部发热器件提供导热路径。

　　功能实现上，该平台强调的是高精度稳像与可靠指向，而不是复杂外观。方位回转负责目标水平跟随，上部结构可继续扩展俯仰轴系，形成两轴光电伺服平台；防反冲机构在低速跟踪时表现为平稳无爬行，在快速调转后制动时，可吸收负载惯性带来的反拖力矩，使齿轮不会在齿面之间来回撞击。对于自动巡检场景，平台需要频繁在多个预置位之间切换，消隙传动能够降低重复定位误差；对于车载移动观测场景，路面振动经底座传入后，刚性箱体和大跨距轴系可以抑制结构晃动，给后端图像稳定算法减轻负担。建模时各零件按真实装配关系约束，齿轮、轴承、压盖、调整垫片、紧固件和安装面板均保留工程细节，便于设计者检查干涉、评估维修拆装顺序，也可进一步校核齿圈支承直径、底座螺栓分布圆、载荷安装孔距以及外部护罩的包络边界。整体结构兼顾精密传动、承载刚度和现场安装，适合作为高精度光电设备稳定平台的机械方案参考。
