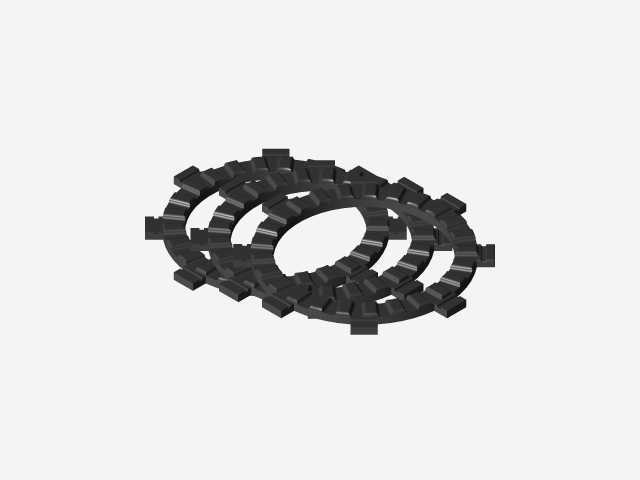

交流稳压设备用离合器传动盘结构

项目分类:变压器/电感器 发布时间:2024-09-25 ID:777578
  • 交流稳压设备用离合器传动盘结构
  • 交流稳压设备用离合器传动盘结构
  • 交流稳压设备用离合器传动盘结构

  交流稳压设备的动力传递链路里,离合器盘承担着动力接合、过载打滑保护与扭矩平稳传递的核心作用,这类盘件并非通用标准离合器部件,而是针对稳压调压机构的往复小扭矩传动场景做的适配结构。现场运维中不少老式稳压器出现调压卡顿、输出电压波动超差,拆解后往往能发现离合盘端面磨损不均、接合面贴合度不足,导致伺服调压动力无法精准传递到调压碳刷或者调压转轴,直接影响稳压响应速度。

  从结构设计逻辑来看,这款盘件采用圆盘式基体布局,中心预留传动轴安装孔位,孔周可根据装配需求设置键槽或者锁紧螺孔,保证盘体和输入转轴的周向固定,避免传动过程中出现相对滑转。盘体的环形接合面做了平整化处理,摩擦接触区域的平面度控制在较小公差范围内,当配对离合压盘压紧时,整个环形接触面可以均匀承载,不会出现局部应力集中导致的偏磨。盘体边缘预留的多个安装孔位,既可以用来固定摩擦衬片,也能适配复位弹簧的安装点位,满足离合机构分离、接合的动作行程需求。

  实际选型装配时,首先要确认盘件的外径边界:该盘体外径适配稳压设备内部的离合腔空间,安装后盘体边缘和腔体内壁保留足够安全间隙,运转过程中不会和周边的调压支架、接线端子发生运动干涉。中心安装孔的孔径要和调压伺服输出轴的轴径做公差匹配,通常采用过渡配合,既保证装配时可以顺利压装,又能在长期正反向转动下不出现松旷。盘体的轴向厚度也要和离合腔的轴向安装尺寸匹配,压盘的压紧行程要覆盖盘体的磨损余量,在衬片正常磨损范围内仍能提供足够的正压力,保证扭矩传递不丢转。

  应用场景上,这类离合盘不仅用在工业交流稳压器的调压传动机构中,在小型调压变压器的电动调节单元、实验室稳压电源的动力切换结构里也能适配。设备运行时,当调压指令下达,电磁或者机械压盘将离合盘压紧,输入端的伺服电机扭矩通过盘面摩擦力传递到调压执行端,带动调压机构调整绕组抽头位置;当调压到位或者出现过载卡滞时,离合盘可以通过打滑切断扭矩传递,避免刚性传动打坏调压齿轮或者烧毁伺服电机,相当于给整个调压传动链增加了一道机械过载保护。

  建模过程中需要重点还原几个关键结构细节:一是中心安装孔和键槽的位置度,要保证装配后盘体的回转中心和转轴轴线重合,避免高速转动时出现动不平衡引发振动;二是盘面摩擦区域的环形宽度,宽度设计要兼顾扭矩承载能力和转动惯量,过宽会增大盘体惯量导致调压响应滞后,过窄则会导致接触面压强过大加剧磨损;三是周边安装孔的孔位分度,多个孔位沿圆周均匀分布,保证压盘压紧时受力对称,不会出现单侧偏压导致盘体倾斜。

  从维护替换的角度,这类盘件属于易损耗部件,长期频繁接合分离后,盘面摩擦层会逐渐磨损,当磨损量超过设计阈值后,传递扭矩的能力会明显下降,出现调压动作滞后、打滑异响的问题。三维建模时把盘体和配套压盘、转轴、复位弹簧做装配干涉检查,可以提前验证装配顺序:先将盘体套入输入轴,装入平键完成周向定位,再将压盘组件对准导向销装入,最后调整弹簧预紧力,保证接合时压力均匀、分离时盘面完全脱开无拖滞。

  不同于汽车大扭矩离合器的厚重结构,稳压设备用的离合盘整体尺寸紧凑,载荷属于小扭矩高频动作工况,设计时不需要采用大厚度的高强度钢基体,在保证结构刚性的前提下控制盘体重量,能有效降低驱动负载,让伺服调压动作更灵敏。盘体表面的防锈处理也需要纳入考量,稳压设备长期运行在配电室内,虽然环境相对干燥,但温湿度变化仍可能导致盘面锈蚀,接合面锈蚀会大幅改变摩擦系数,导致传递扭矩不稳定,建模时可以在盘面标注表面处理要求,保证摩擦系数在设计区间内稳定。

  整个结构的装配边界还需要考虑周边散热空间,离合盘在打滑工况下会短时产生热量,盘体和周边壳体之间保留的间隙同时可以作为散热通道,避免热量积聚加速摩擦衬片老化。在做整机布局时,离合盘的位置通常布置在伺服电机和调压减速机构之间,轴向尺寸紧凑,不需要额外占用过大的安装空间,非常适合中小功率交流稳压设备的内部紧凑排布。
