1.40×17英寸三十六孔摩托车轮圈结构

项目分类:汽车类 发布时间:2024-09-25 ID:777589
  • 1.40×17英寸三十六孔摩托车轮圈结构
  • 1.40×17英寸三十六孔摩托车轮圈结构

  该轮圈结构面向小排量跨骑摩托车、复古改装车以及轻型两轮机动车的前轮或后轮装配场景,主要承担外胎支撑、内胎限位、辐条拉力传递和轮轴载荷承载任务。轮辋采用1.40英寸宽度与17英寸直径的窄幅规格,适配偏公路取向的小尺寸摩托车轮胎,轮缘截面按照常规有内胎轮圈的卷边形式建立,外侧用于约束轮胎胎圈,内侧形成连续的环形槽道,便于轮胎拆装时胎圈落入槽内并获得足够的撬装空间。

  轮圈周向均匀布置36个辐条孔,孔位沿轮圈内侧环形区域分布,孔径与普通摩托车辐条端头及螺母配合尺寸相匹配。36孔布局能够把轮毂法兰处传来的载荷分散到更多辐条上,相比少孔结构,单根辐条承担的拉力更低,轮圈在受冲击、过坑或紧急制动时局部变形更小。建模时孔位不能只按平面圆周阵列处理,需要结合轮圈截面的倾斜角度建立法向或近似法向的钻孔方向,使辐条安装后能够自然穿过轮圈孔并与条母贴合,避免孔边出现异常剪切和辐条弯折。

  从装配边界看,17英寸直径决定了轮胎匹配的基本周长和离地几何,1.40英寸轮辋宽度则限制了可装轮胎的断面宽度范围。设计时需要同时校核轮胎胎圈宽度、轮缘高度、刹车盘及链轮的相对位置,不能只关注轮圈本身。轮圈中心区域并不直接与轮轴接触,而是通过辐条与中央轮毂连接,因此三维结构中应保留轮辋、辐条孔、条母安装位以及内侧加强过渡区域的关系,方便后续在装配环境中加入轮毂、辐条、轮胎、制动部件和轴系零件。

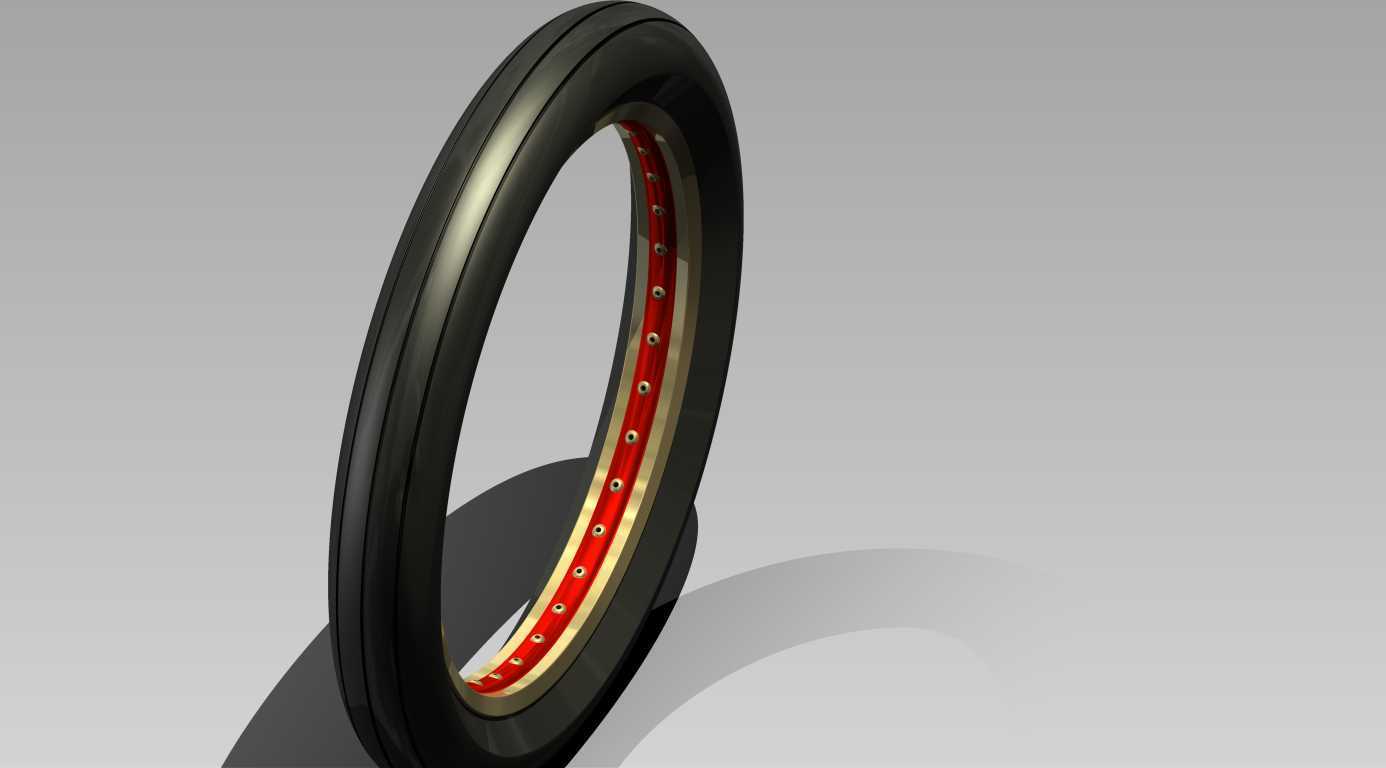

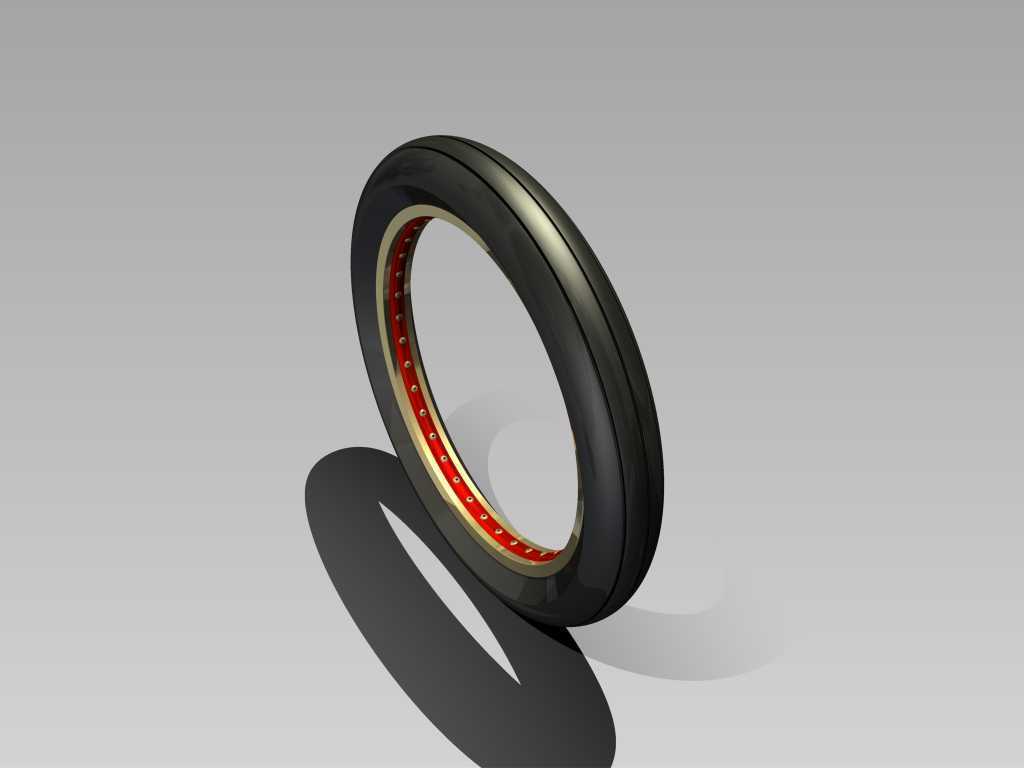

  结构建模的重点在于环形薄壁件的截面一致性。轮辋本体属于回转类零件,基础轮廓可通过截面旋转得到,但辐条孔阵列会破坏连续环体的局部刚度,因此孔周区域需要关注壁厚变化和应力集中。实际产品中,轮圈材料多采用钢材辊压成型后焊接拼合,或采用铝合金成型工艺;无论采用哪种工艺,三维设计都应保证轮缘、槽底、孔位凸台及内侧面之间的过渡平顺,避免出现截面突变。红色内圈区域在视觉上对应辐条孔安装带,工程上则是条母贴合和拉力传递的关键部位,孔距、孔角和周向相位直接影响辐条编网方式。

  36根辐条通常采用交叉编织方式与轮毂连接,轮圈上的每个孔位需要与轮毂法兰上的对应孔位形成确定的空间角度。若轮圈孔位相位错误,装配时会出现辐条干涉、条母无法垂直贴合、轮圈径向跳动或轴向摆动过大等问题。因此在设计阶段应先确定轮圈中心线、轮胎安装中心线和轮毂轴承中心线,再根据辐条长度、弯折头形式和交叉数量推导孔位角度。轮圈端面的平面度、圆周跳动以及孔位同轴度,都会直接影响车辆高速行驶时的稳定性。

  在实际维修和改装场景中,这类轮圈还需要考虑调圈空间。辐条张紧后,轮圈可通过逐条调整条母来修正径向跳动和左右偏摆,因此孔位周围必须留出条母旋转和工具操作的空间。模型中若把内侧结构建得过于贴近条母,后续装配会发现扳手无法进入,或者条母与轮圈内表面发生摩擦。轮缘处则要保证轮胎充气后胎圈能够稳固压在轮缘内侧,既不能在正常行驶时脱圈,也不能让轮胎拆装阻力过大。

  从受力路径分析,车辆垂直载荷先由轮轴传入轮毂,再经辐条以拉力形式传递到轮圈,最终由轮胎与地面接触区域承担。加速、制动和转向时,载荷还会以扭矩和侧向力的方式在轮圈周向传递。36孔结构的优势在于周向刚度分布均匀,辐条拉力调整细,适合对平顺性、维修便利性和成本控制都有要求的摩托车平台。设计人员在使用该结构时,可把轮圈作为轮胎、辐条和轮毂总成的基础件,在装配环境中继续完成干涉检查、轮轴间距校核、制动器间隙确认以及整车姿态分析。
