摩托车辐条式前轮毂售后替换结构

　　该结构面向摩托车前轮总成的售后替换场景，核心对象为辐条车轮用前轮毂，适用于常规道路车型在维修、改装、轮组重建时的轮毂件匹配。轮毂位于前轮旋转中心，内侧通过轴承与前减震器下端的前轮轴连接，外侧经辐条与轮辋相连，承担整车前部载荷传递、制动扭矩输出以及行驶过程中的冲击载荷，是前桥系统中连接悬架、轮辋和制动部件的关键回转件。

　　从实际装车关系看，轮毂中心设置贯通轴孔，用于穿入前轮轴；轴孔两侧布置轴承安装位，保证车轮相对前叉顺畅旋转。轮毂外缘沿周向分布多组辐条安装孔或固定座，孔位角度、节圆直径和端面高度直接决定辐条张拉角度与轮辋对中状态。若这些边界在建模或加工中出现偏差，装配后容易出现轮辋偏摆、辐条受力不均、轴承早期磨损等问题，因此在结构设计时需要把中心孔、轴承位、辐条孔和制动安装面作为同一回转基准进行约束。

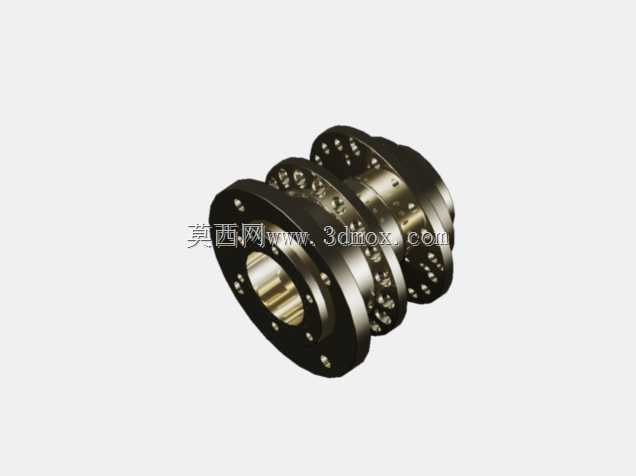

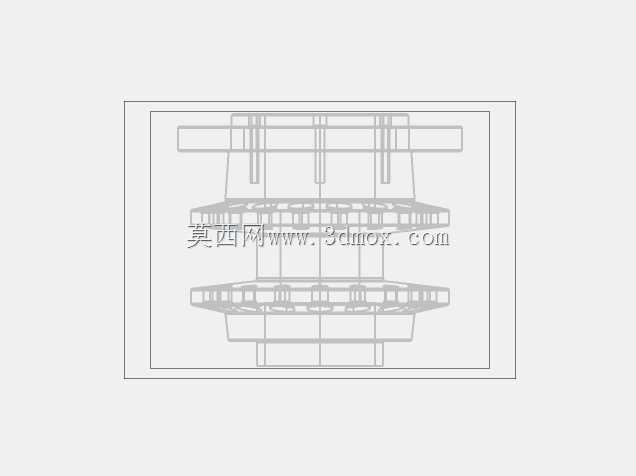

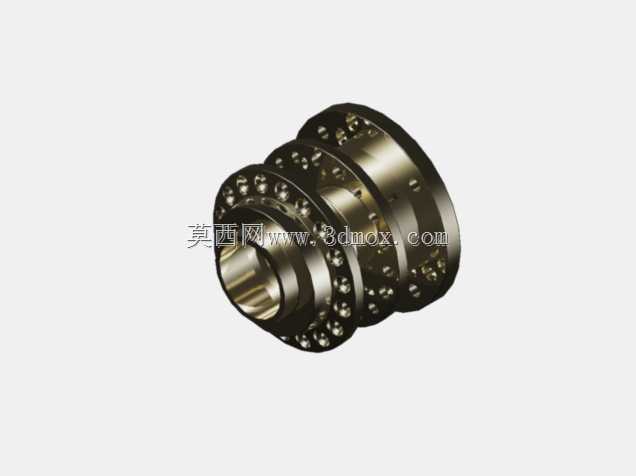

　　该轮毂外形呈阶梯圆柱组合，中部主体较宽，两侧带有法兰式安装结构。法兰盘上的孔系不仅用于辐条或轮辐连接，也兼顾制动盘、轮辋限位等相关部件的装配关系。模型中可以看到多层圆盘和凸台结构，这些结构并非单纯造型，而是为了在有限轴向空间内区分轴承支承区、密封区、辐条固定区和制动件贴合面。台阶直径变化处设置过渡圆角，可降低热处理和交变载荷下的应力集中；外圆表面的加工面与非加工面在三维结构中应明确区分，便于后续工程图表达和工艺安排。

　　设计思路上，前轮毂需要同时满足刚度、强度和转动惯量控制。轮毂壁过厚会增加前轮非簧载质量，影响悬架响应和操控灵活性；壁过薄则可能在冲击路面或紧急制动时产生变形。较合理的方式是在轴承座、法兰连接区保留足够金属截面，在受力较小的外缘区域通过孔系和环形凹槽减轻质量。周向均布孔位有利于载荷对称传递，也使辐条张拉后形成稳定的三角支撑结构。对于售后市场件，还要考虑与原有轮轴、轴承、油封、制动盘和辐条规格的互换性，不能只追求外观相似。

　　安装边界方面，前轮轴穿过中心孔后，由前叉左右轴座固定，轮毂轴向位置受衬套、油封和轴承内圈限位。轴承外圈与轮毂孔之间通常采用过渡或轻过盈配合，内圈随轮轴或轮毂相对旋转，具体形式取决于车型结构。制动盘安装面需要与中心轴线保持较高垂直度，否则制动时会产生盘面跳动和摩擦异响。辐条孔所在节圆应与中心孔同轴，左右法兰的间距和角度需匹配轮辋宽度，否则轮组编条后无法获得正确的轮距和轮胎中心面。

　　在三维建模过程中，应优先建立回转轴线，再以旋转特征生成主体轮廓，随后通过阵列方式完成周向孔位。轴承腔、密封槽、衬套接触面和法兰端面应单独标注关键尺寸，配合面给出粗糙度和公差要求。对于孔口、槽底和台阶过渡位置，应保留圆角特征，避免数模转入加工时出现尖锐内角。装配检查时，可将轮毂、轴承、轮轴、制动盘、辐条和轮辋放入同一装配环境，验证轴向间隙、干涉区域、螺栓可达性以及轮辋旋转包络。

　　该类零件常见工况包括静态承载、转弯侧向力、制动反扭矩、路面冲击和长期旋转疲劳。中心轴承座要承受径向载荷，法兰孔区要承受辐条拉力和制动剪切力，外圈连接区则要吸收轮辋传来的颠簸载荷。结构分析时可重点关注轴承孔周围、法兰根部和孔间筋带位置，这些区域往往是裂纹萌生的高风险部位。通过合理的壁厚过渡、对称孔系和可靠的配合面设计，可以使轮毂在维修替换后保持轮组稳定旋转，并为摩托车前轮的制动、导向和承载提供可靠基础。
