KMHE框架生态车承载转运结构

　　框架生态车这类结构在车间内部物流、工位间转运、半成品暂存以及团队作业平台搭建中使用频率很高。它不同于普通平板推车，核心并不只是把轮子装在一个架子上，而是要在有限占地内同时解决承载、牵引、堆垛、人员靠近、物料固定和后续扩展的问题。实际项目里，这类台车往往承担多品种、小批量生产中的柔性转运任务，既可能放置工装夹具、装配组件，也可能作为临时移动工作台，配合生产线节拍在不同工序之间流转。

　　从结构思路看，框架式生态车优先采用杆件与型材组合形成空间骨架。底部通常布置纵梁和横梁，承担轮组安装、载荷传递和抗扭作用；上部框架则根据使用场景设置护栏、立柱、连接耳板或安装孔位，使车体不仅能承载散件，也能挂载周转箱、工具板、限位块等附属件。这样的设计避免了单纯平板结构在侧向受力时容易出现的翘曲和晃动，也方便后期按工位需求进行局部改造。对于需要频繁推入狭窄通道或与固定工位对接的场景，框架外形应尽量规整，外伸件、紧固件和脚轮支架不能超出设计包络，否则现场使用时容易发生磕碰。

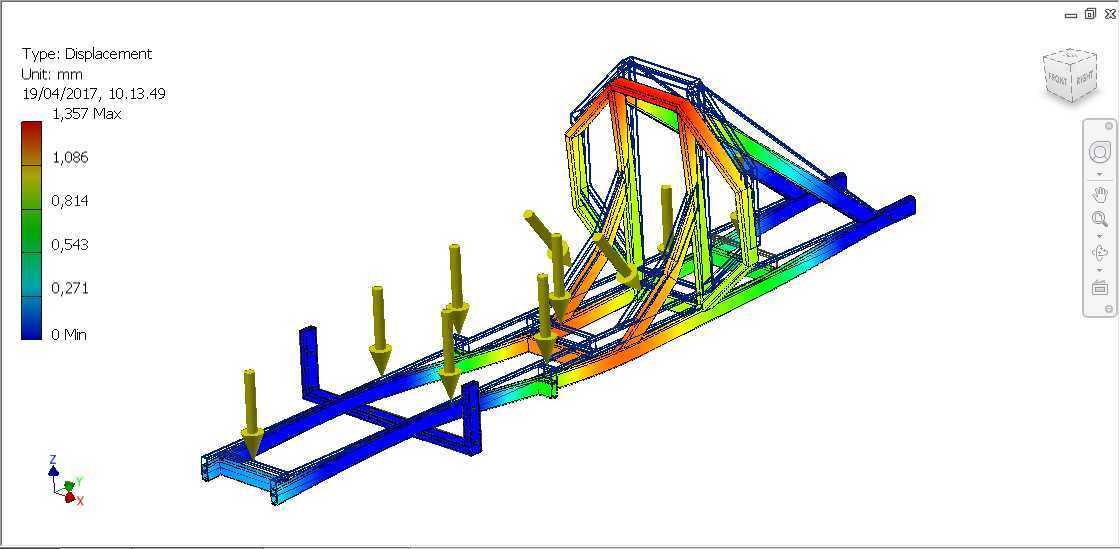

　　承载设计需要结合真实工况判断，而不是只看静态重量。台车在起步、停止、转弯和经过地面接缝时，都会产生附加冲击；若采用人工推送，把手高度、推力方向和轮组布置会直接影响操作舒适性；若由AGV或牵引车拖挂，则前端连接位置、牵引高度和脱挂方式必须与现场物流系统匹配。轮位选择上，四轮布置结构简单、成本低，适合直线通道和较轻载荷；六轮或带转向支架的形式更适合长车体、大载荷以及小半径转弯。脚轮安装面应与底梁可靠贴合，连接孔位周边需要考虑局部加强，防止长期冲击后板面变形或螺栓松动。

　　外形尺寸与安装边界是这类模型落地时最容易被忽视的部分。车体宽度要结合车间通道、电梯门、货梯入口和工位间距确定；长度则需兼顾转弯半径和停放区域。底部离地高度不能一味追求低，过低会在坡道、门槛和地面不平整处刮底；过高又会抬高重心，影响推送稳定性。上部框架的开口尺寸、层间距和立柱位置，应围绕被转运对象的外形来确定，既要保证取放方便，也要给捆绑带、定位销、缓冲垫和快速夹钳留出安装空间。若车体需要与货架、输送线或顶升机构对接，对接面高度、导向倒角和限位块位置应在建模阶段一并表达，避免现场反复配焊。

　　功能特性上，框架生态车的价值在于可重构。骨架中的标准孔位、可拆卸横梁和模块化连接板，使同一底盘能够适配不同任务：装配阶段可放置零件托架，检验阶段可安装挡板和标识区，仓储阶段又可通过层板实现分类暂存。护栏不宜做成完全封闭的厚重结构，通常在保证侧向约束的前提下保留开放面，以便操作人员从多个方向取放物料。边角位置应避免尖锐突出，转角处可采用圆滑过渡或加装防撞件；牵引端、脚轮支架和底部横梁则需要重点检查干涉关系，尤其是在最大转向角状态下，轮体不得与主梁、踏板或外挂件发生摩擦。

　　建模时应把车体拆分为底架、立柱、侧框、轮组、牵引件和附属安装件几个层级。底架反映主要传力路径，立柱和侧框体现空间约束，轮组体现运动边界，牵引件体现物流对接方式。对螺栓连接、焊接拼合和可拆模块，不必在外观模型中堆砌全部细小特征，但关键安装面、孔距、避让空间和运动包络必须清楚。这样结构工程师在评审时可以直接判断通道通过性、人员操作姿态、载荷分布以及后续改造余量，采购和工艺人员也能依据模型确认脚轮规格、型材选型和制作方式。

　　在实际应用中，这类框架车常出现在装备制造车间、电子电器装配线、实验试制区和仓储周转区。它的优势不是单一功能极强，而是通过简洁可靠的框架结构，把移动、承载、暂存和工位扩展整合在一起。设计时若能从现场通道、物料尺寸、牵引方式、轮组转向和维护空间几个方面同步校核，模型就不会停留在外观展示层面，而能够直接服务于结构细化、样机制作和现场部署。
