沥青摊铺机可伸缩高度传感同心梁

　　这套同心梁结构面向沥青摊铺作业中的厚度与高程跟随测量场景，布置在摊铺机两侧或找平系统延伸位置，用来把高度传感器稳定送到摊铺基准附近。现场施工时，摊铺机沿路基、钢绳、平衡梁或已成型路面行进，传感器需要持续获取相对高度变化，再把偏差信号反馈给熨平板升降控制回路。若传感器安装位置过于靠近主机，受料斗、履带、熨平板附近扰动以及机身姿态变化影响较大；采用长臂外伸结构后，测量点能够远离主机局部干扰，更接近实际摊铺边缘或基准线，从而提高纵坡、横坡和摊铺厚度控制的稳定性。

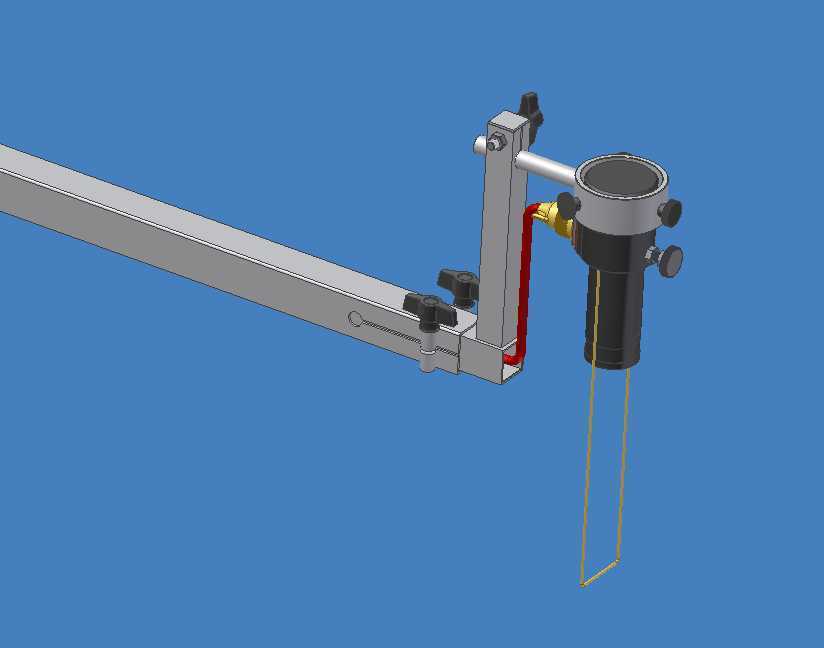

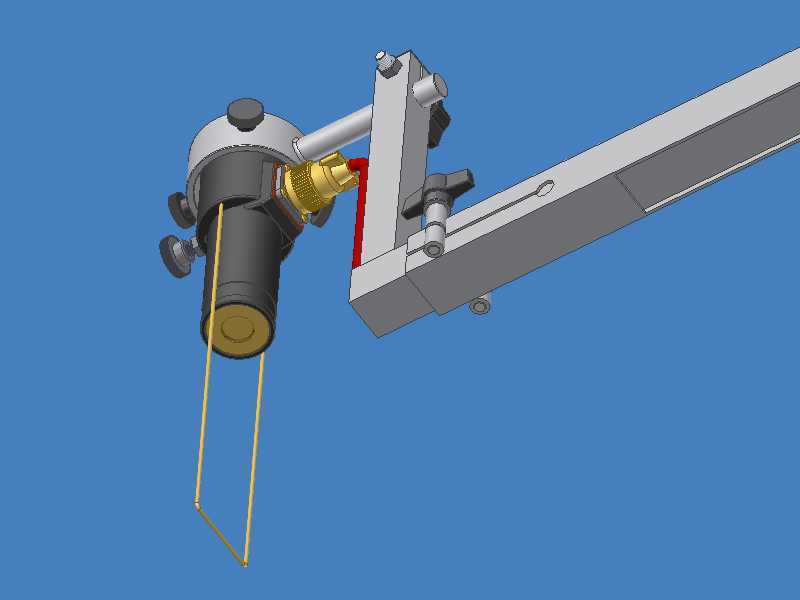

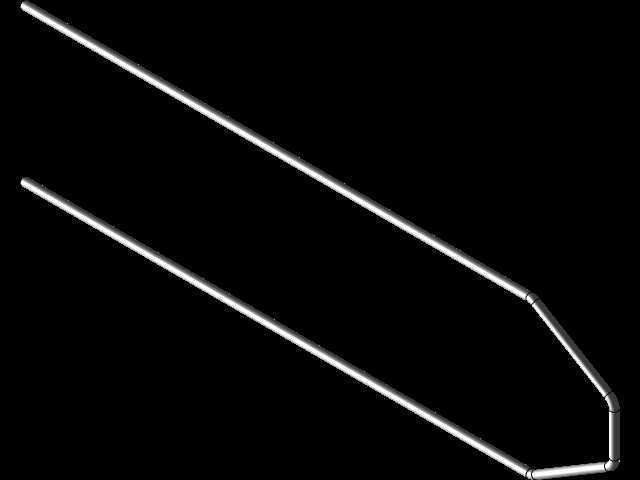

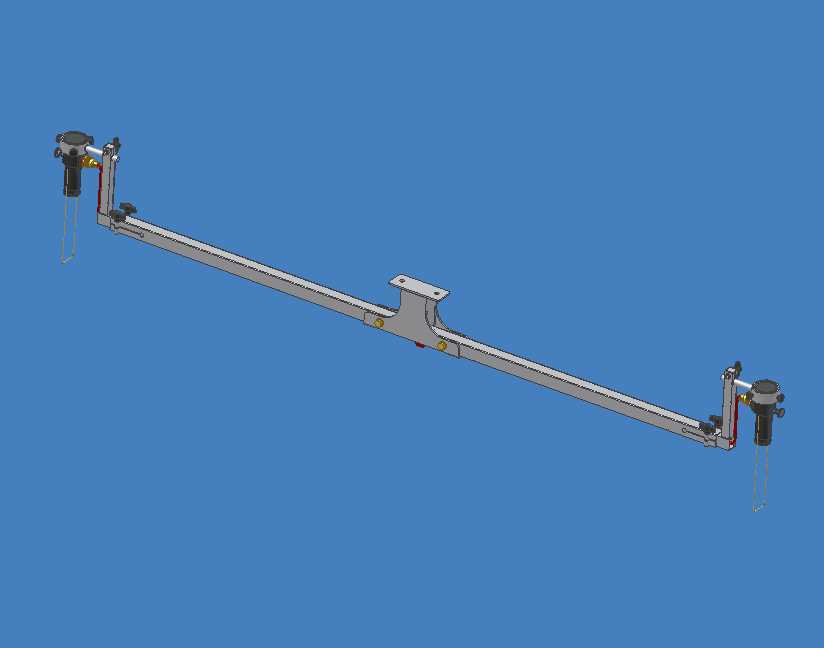

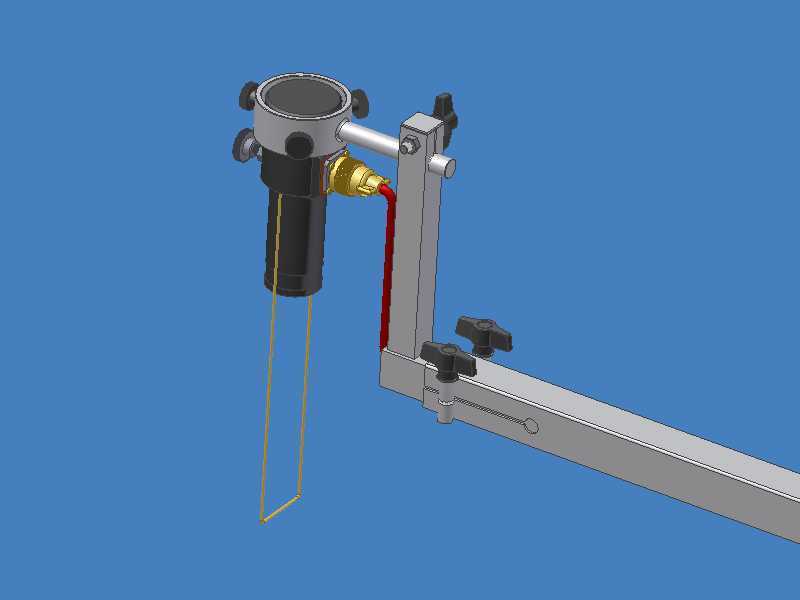

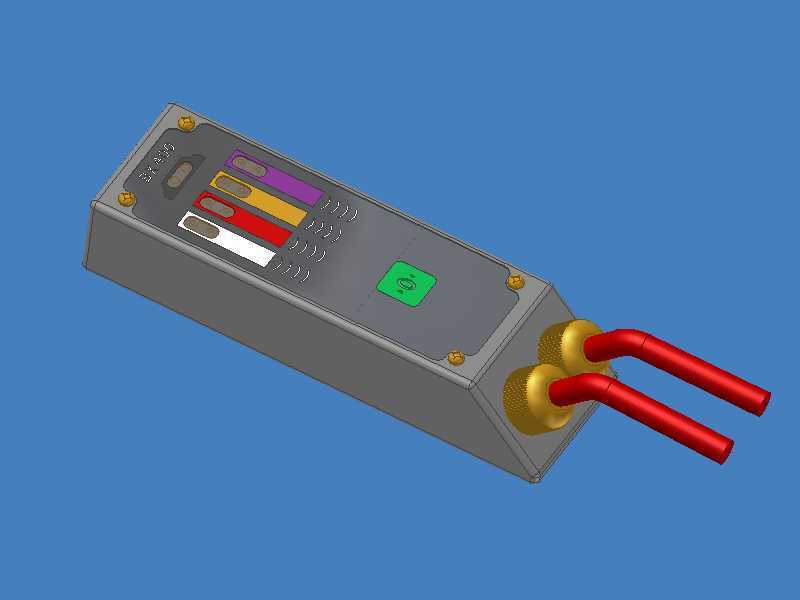

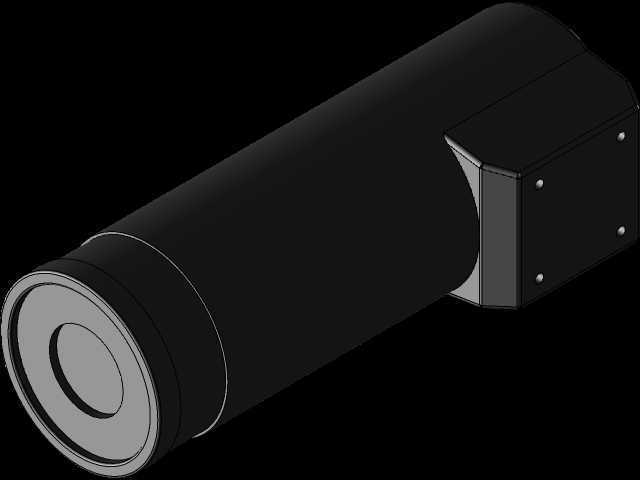

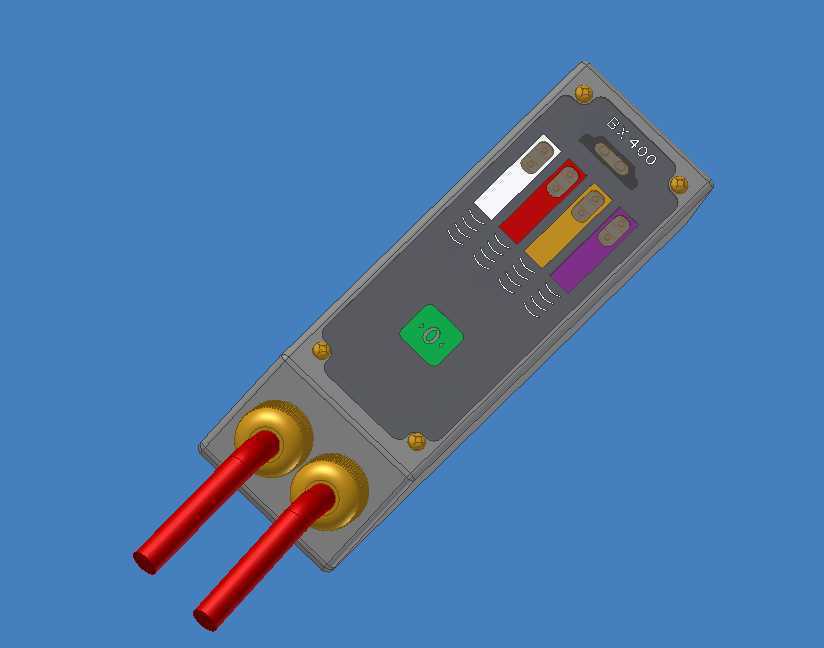

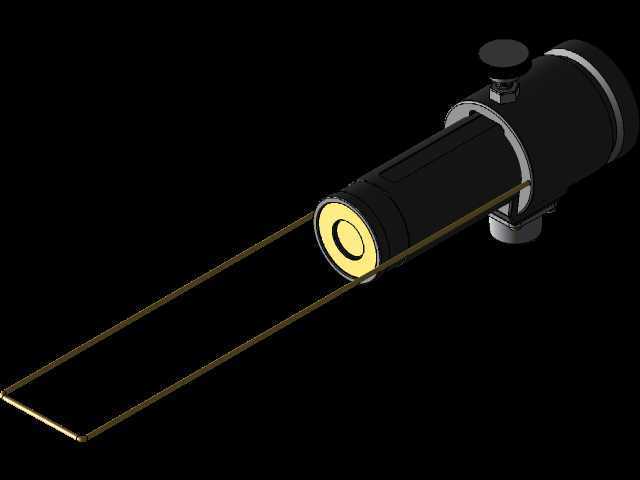

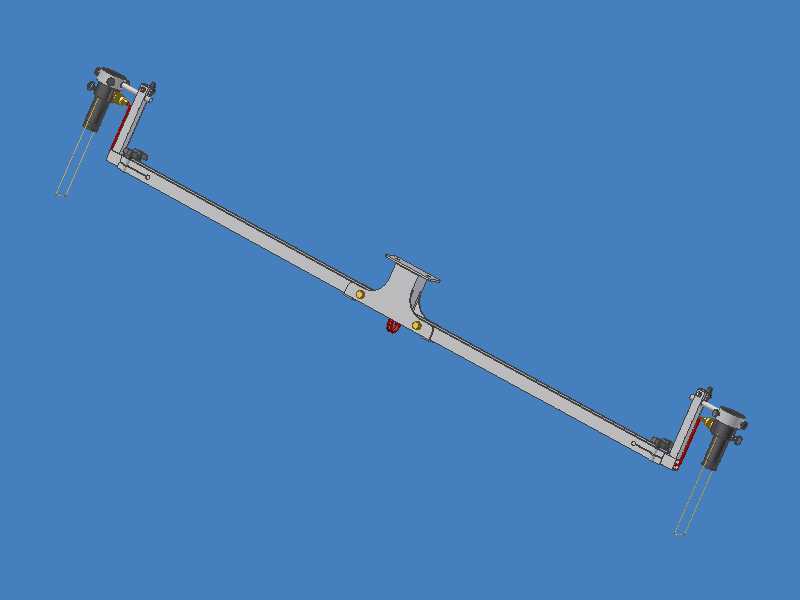

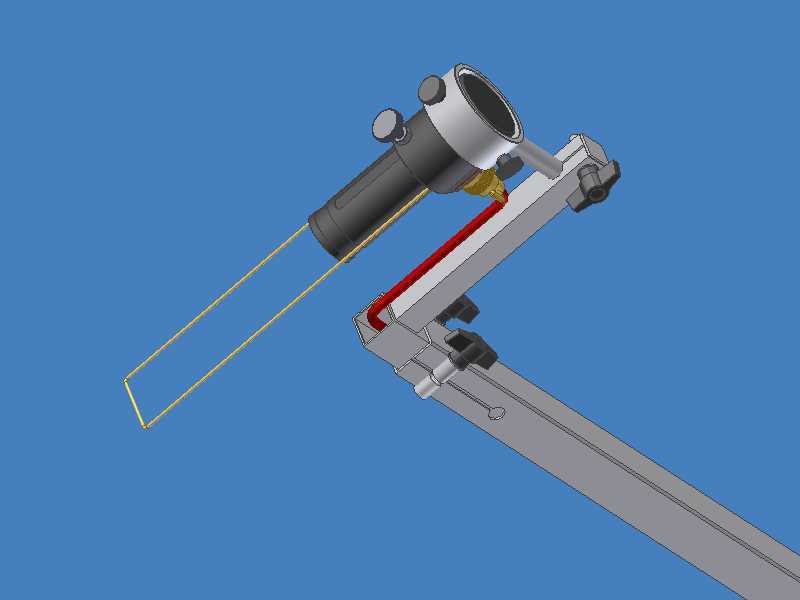

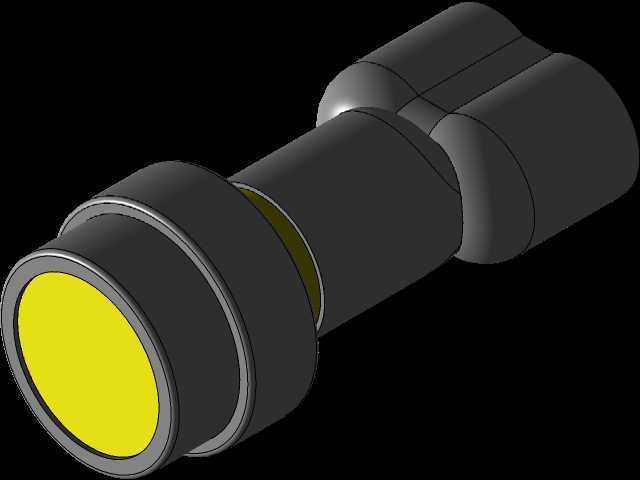

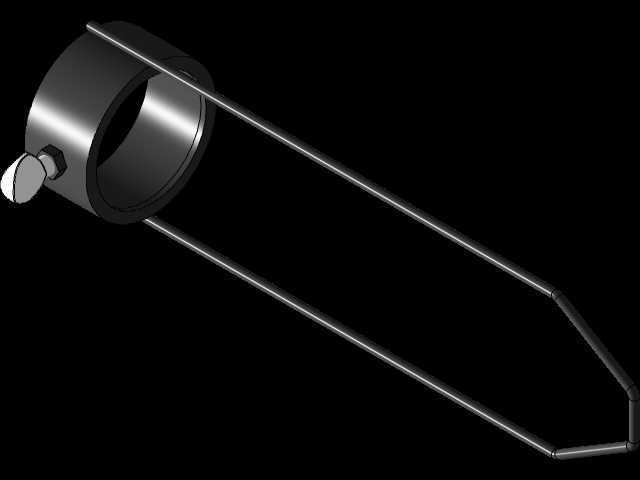

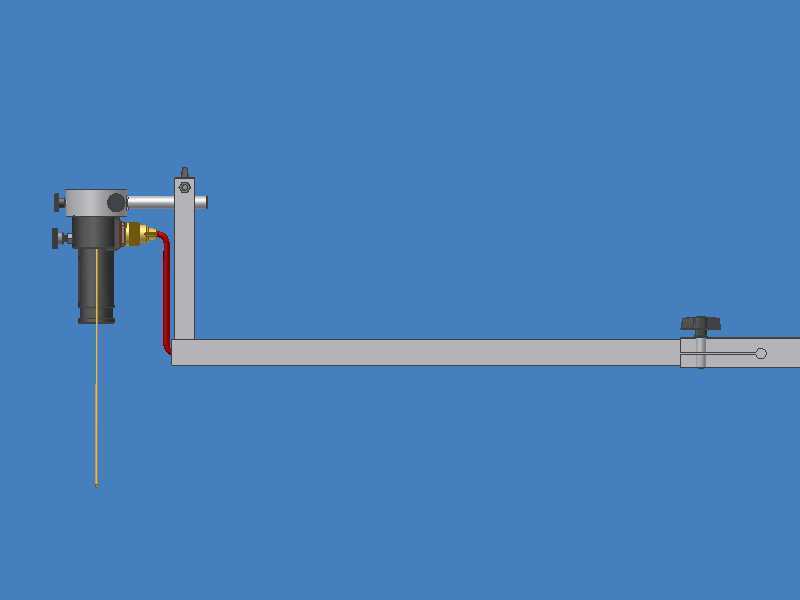

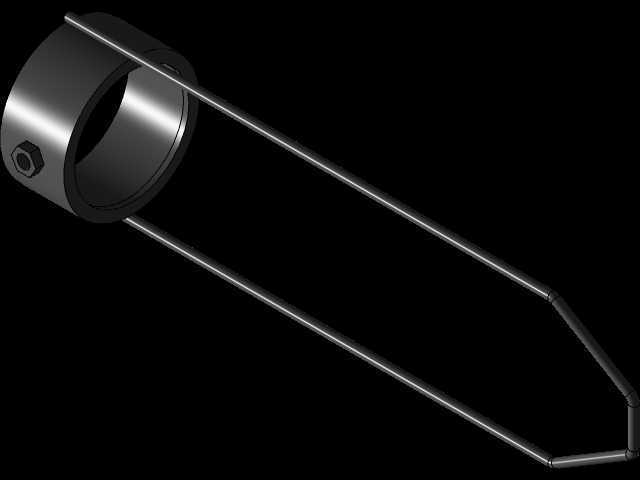

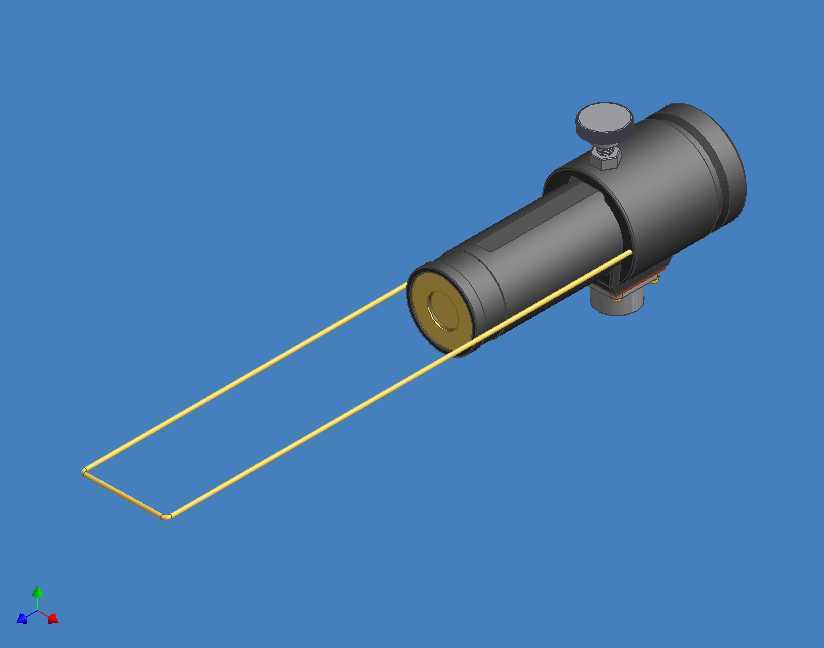

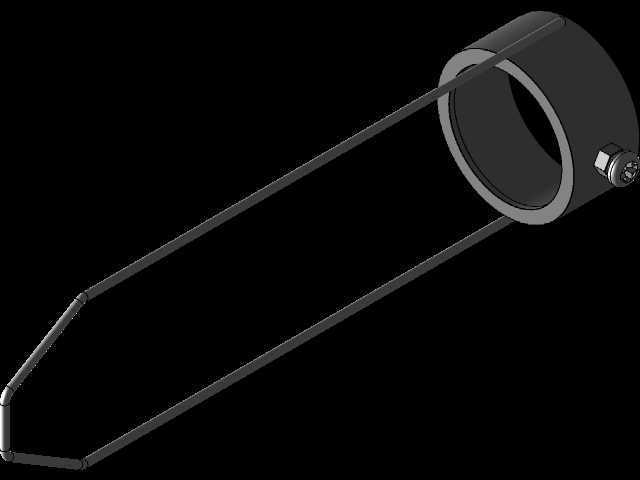

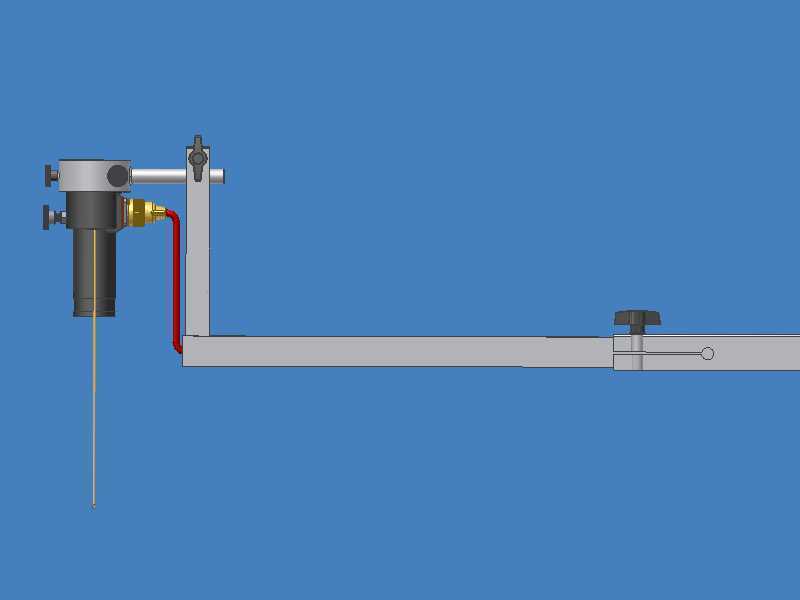

　　整体结构采用左右对称的长臂布置思路，中部设置与主机或支架连接的安装座，两端分别承载传感检测单元。梁体并非简单固定杆，而是通过多段铰接、滑移和锁紧关系形成可伸缩、可折展的测量臂。运输或转场时，臂段能够收回，降低整机外廓宽度；施工就位后，再将臂体展开到所需跨距，使传感器到达基准测量位置。端部检测模块通过细长触件或感应元件与基准保持对应关系，模块外壳、铰接座和线缆走向均在模型中有所体现，便于后续检查传感器姿态、防护空间和维护拆卸顺序。

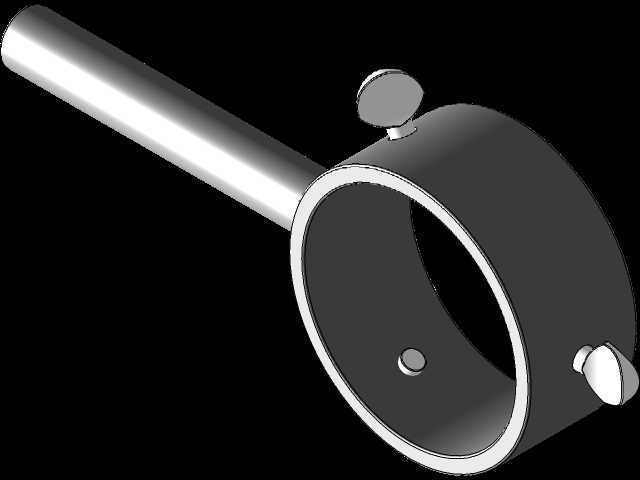

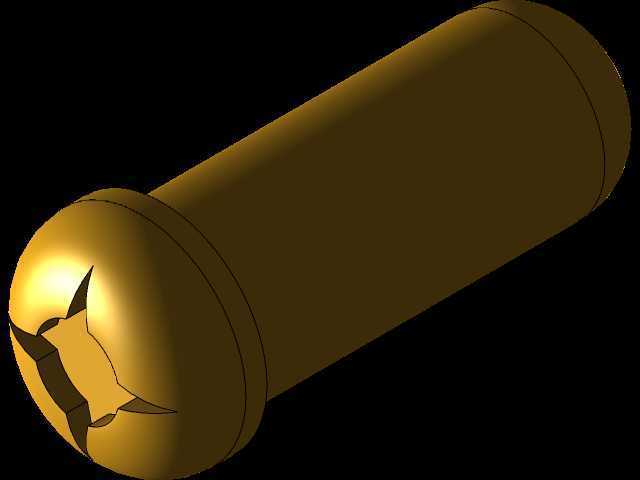

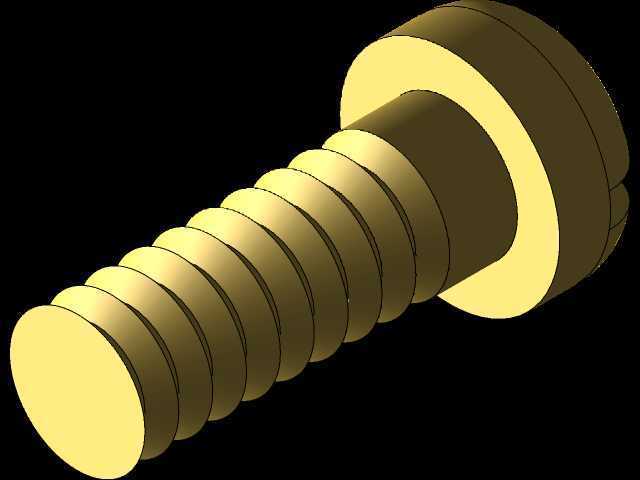

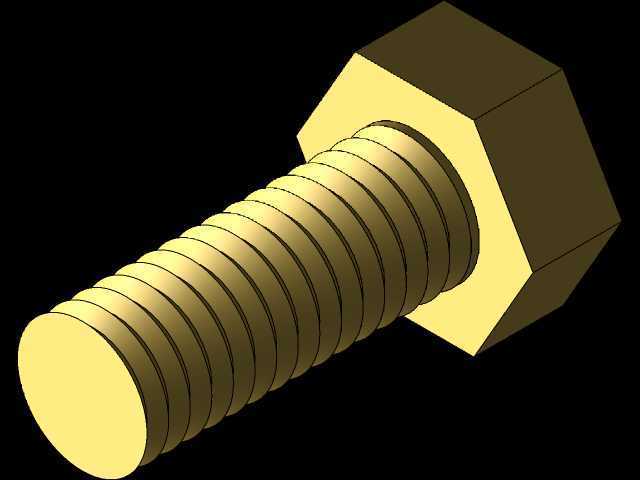

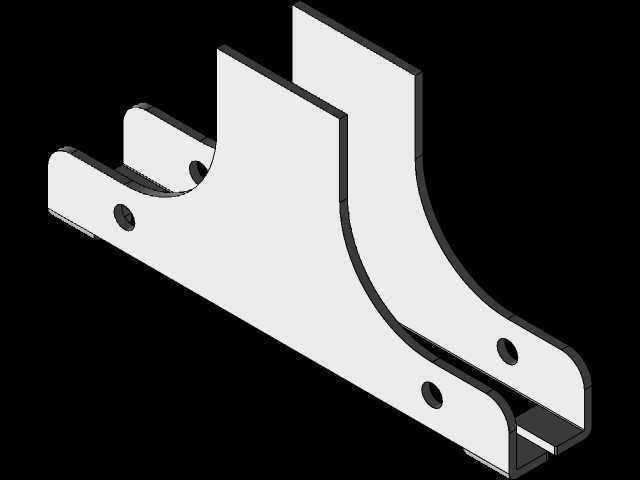

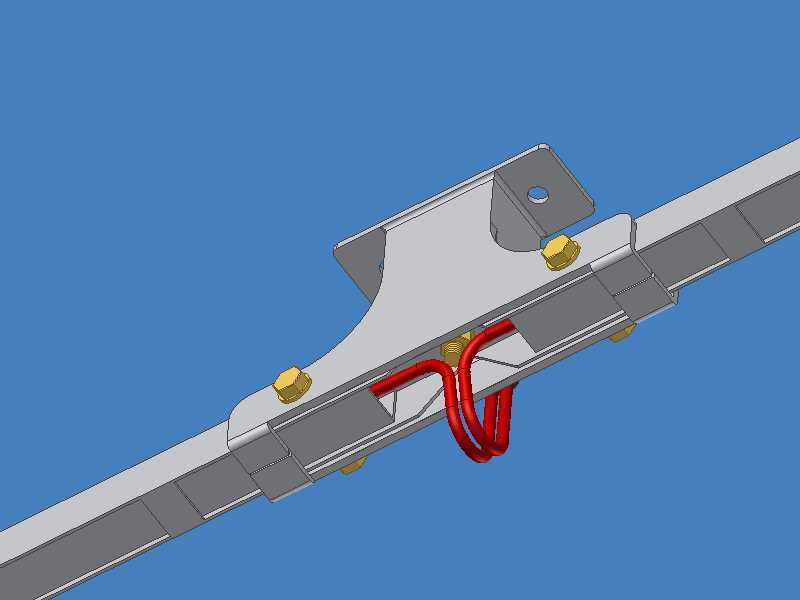

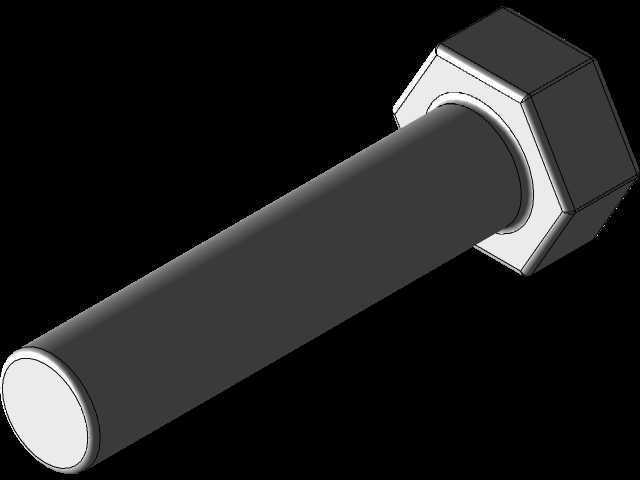

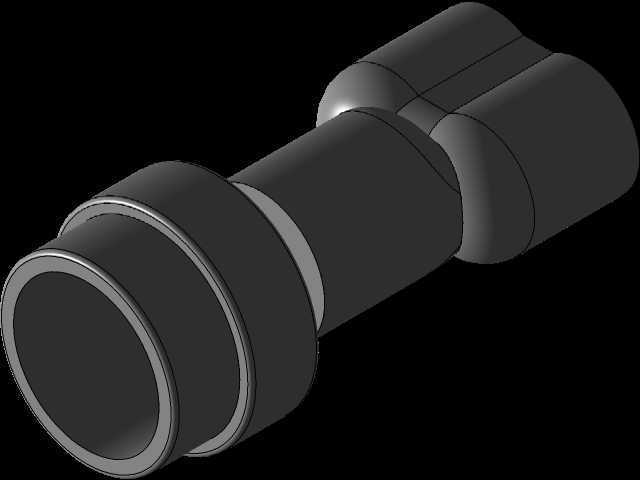

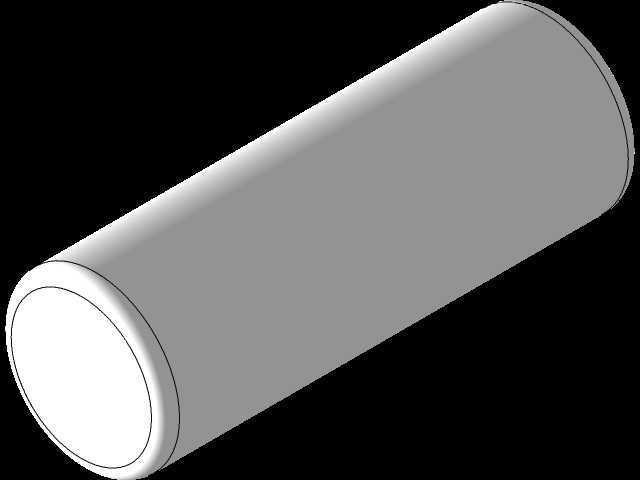

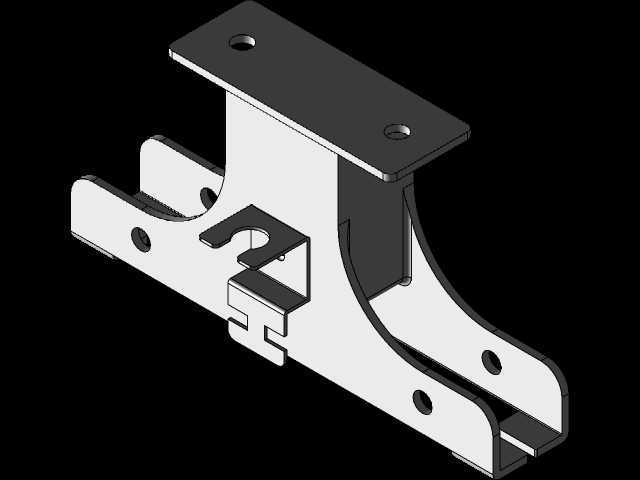

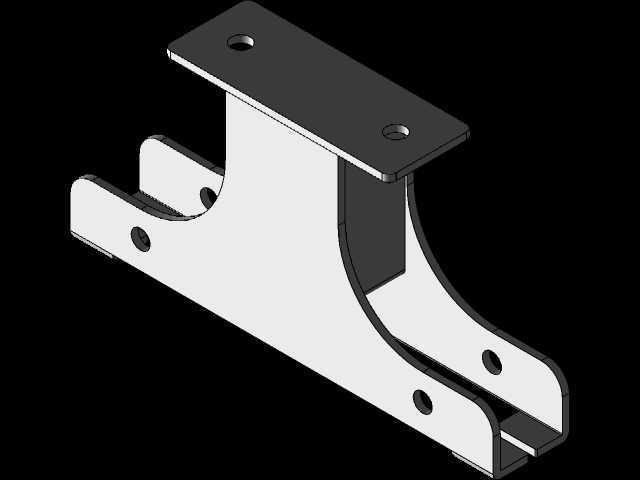

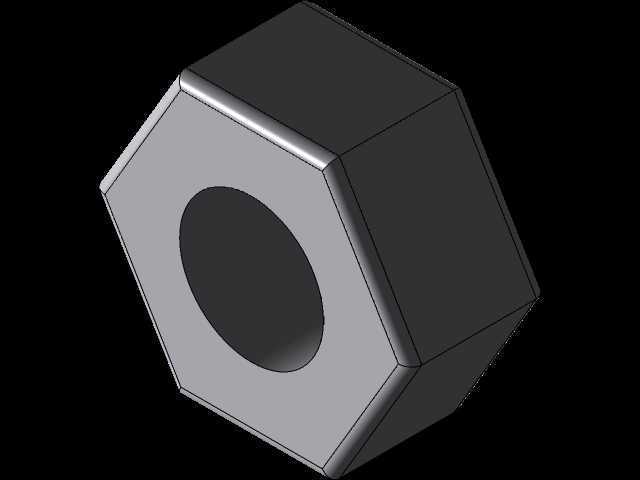

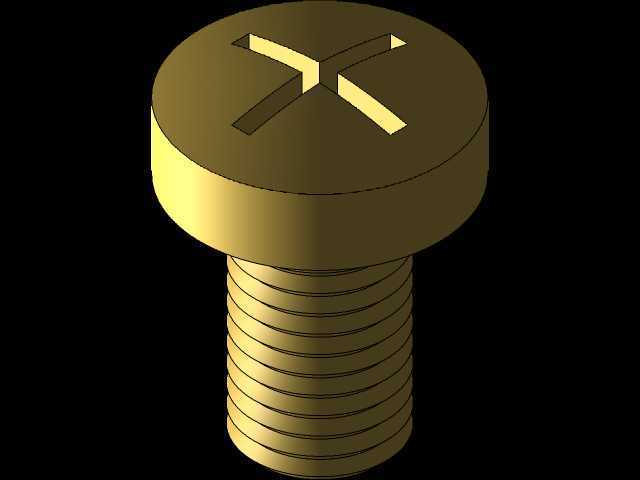

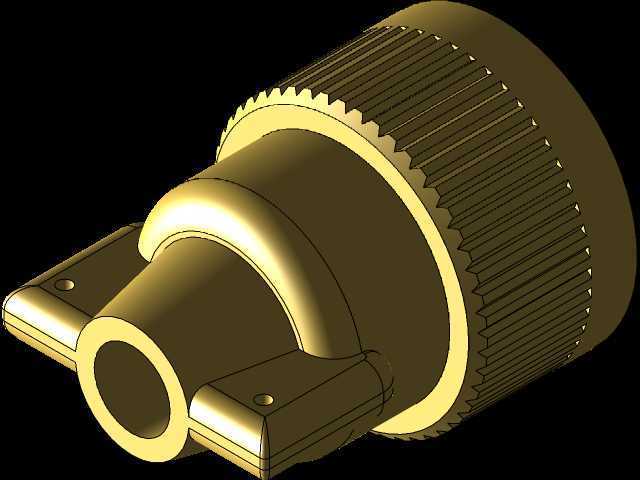

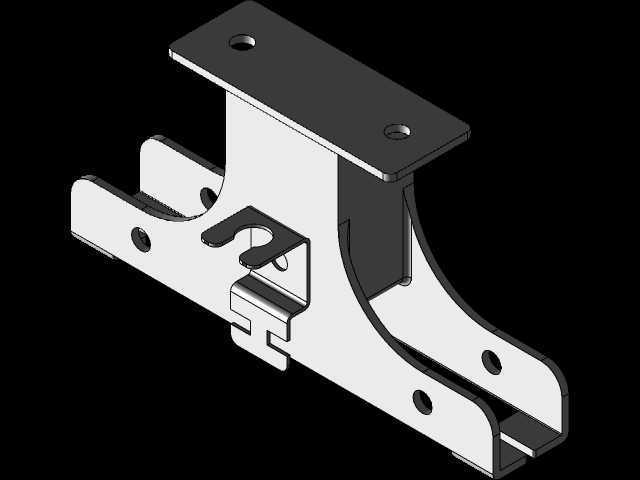

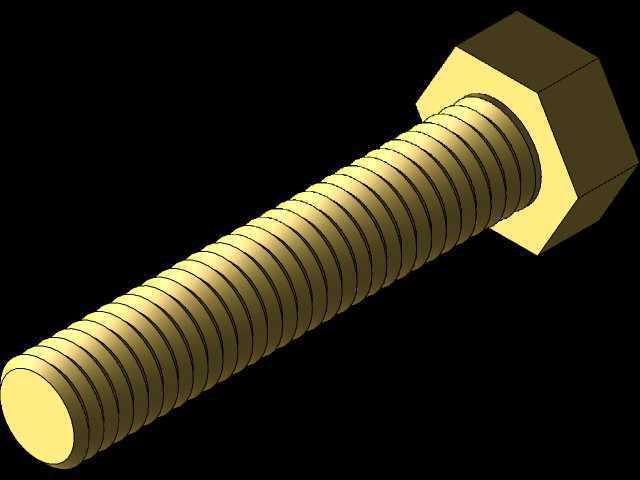

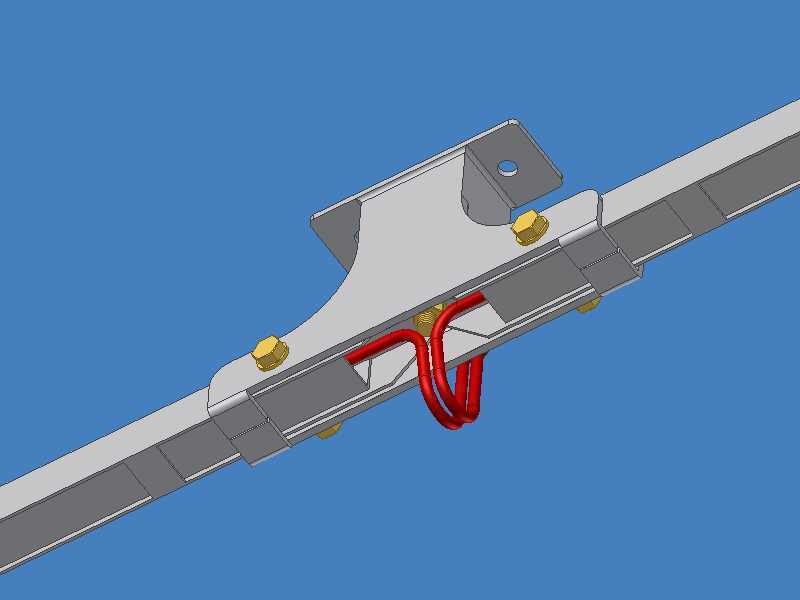

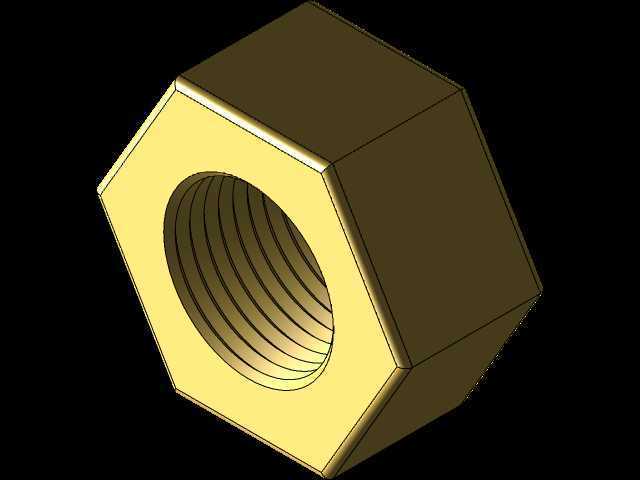

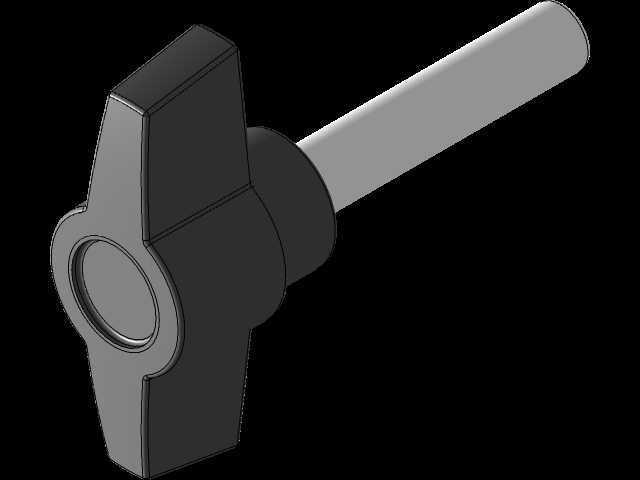

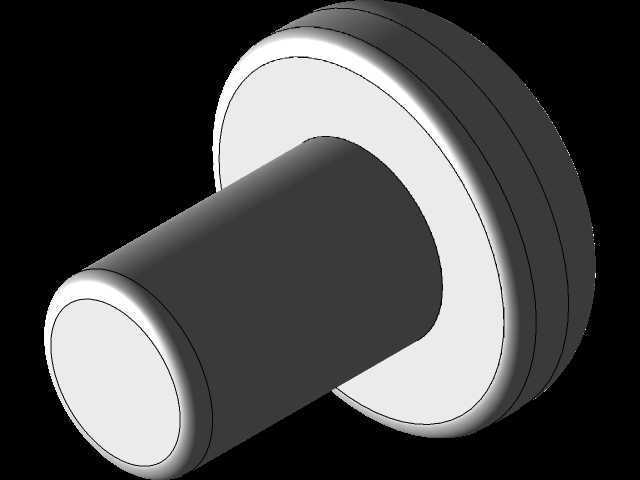

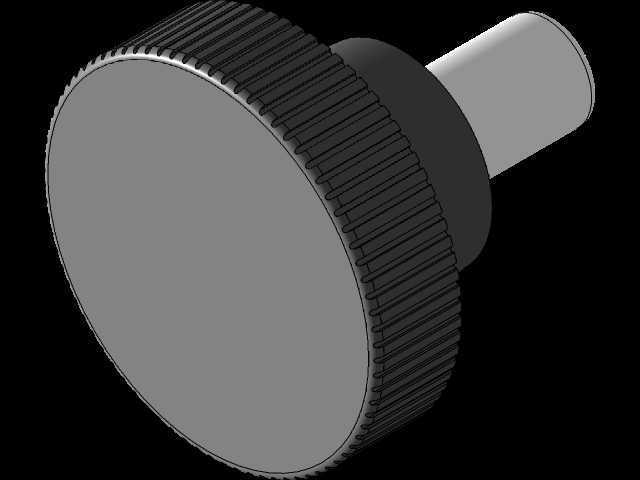

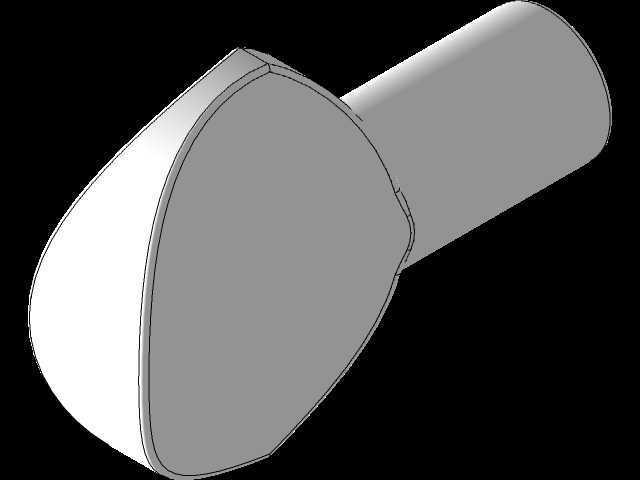

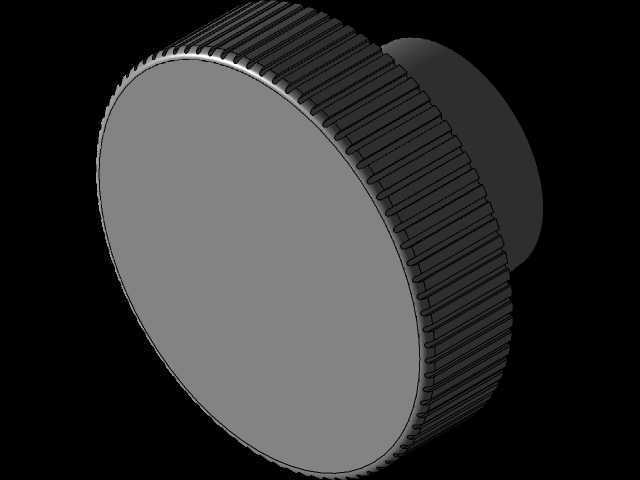

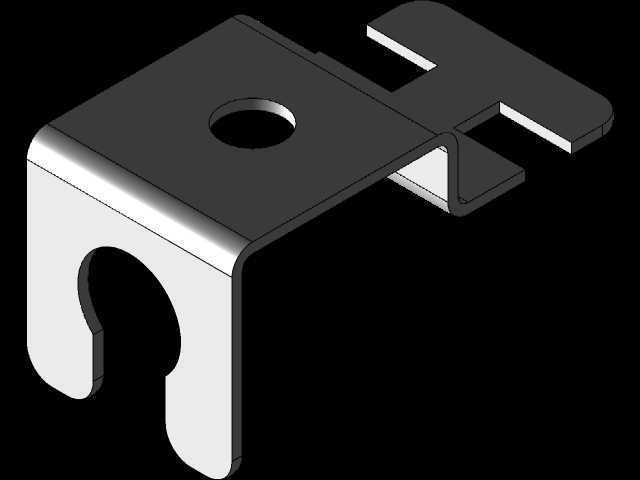

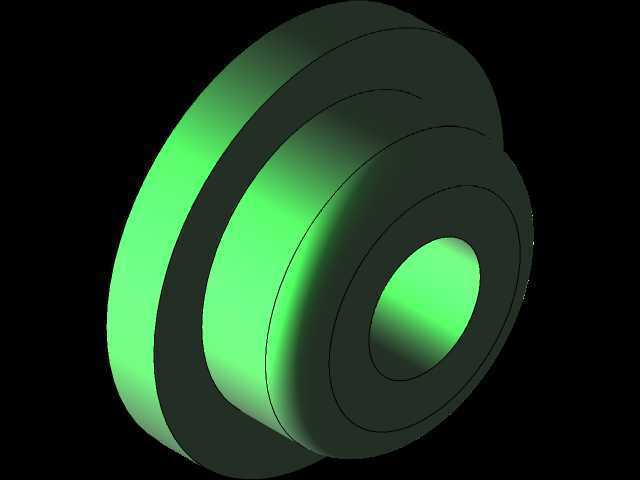

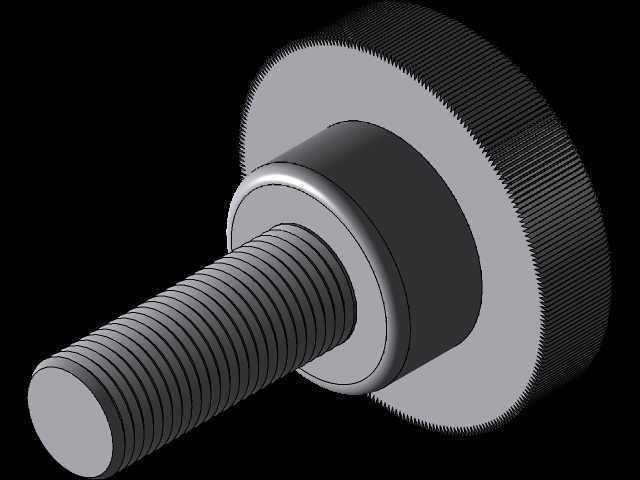

　　从结构功能上看，中部连接座承担主要载荷，需要把两侧长臂的弯矩、振动和扭转约束在可接受范围内。安装座上方保留法兰式连接界面，可与摊铺机附属支架、滑套或调节座配合；下方及侧面设置加强筋和紧固件位置，避免长臂在颠簸工况下产生明显晃动。梁体沿长度方向布置多处铰接点与锁止点，关节处采用销轴、衬套、压紧件等典型机械连接形式，既保证展开后的直线度，也允许在不同摊铺宽度、不同传感器探测距离下调整工作半径。端部组件相对梁体具有一定转动自由度，当路面或基准出现小幅起伏时，检测端能够顺应变化，减少硬接触造成的别劲和测量失真。

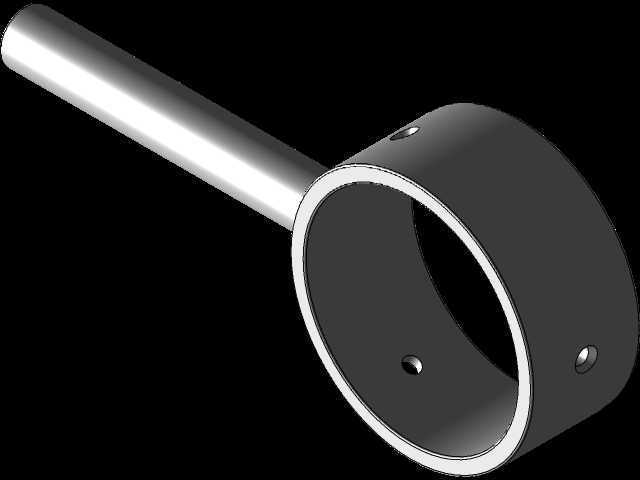

　　设计这类外伸测量臂时，不能只追求展开长度。臂过长会放大端部挠度，传感器微小抖动可能被控制系统误判为高程变化；臂过短又无法把检测点送到理想基准位置。因此梁段截面倾向于采用轻质而抗弯的型材或焊接箱式结构，在关键受力点增加局部加强，同时控制整体重量。关节配合需要兼顾间隙与刚性：间隙过大，摊铺振动会导致端部拍动；间隙过小，泥沙、沥青烟气和温差变化后容易卡滞。端部传感器安装位应预留调节量，用于校正触件角度、探测高度和左右偏移，使同一套机构能够适应不同施工工艺。

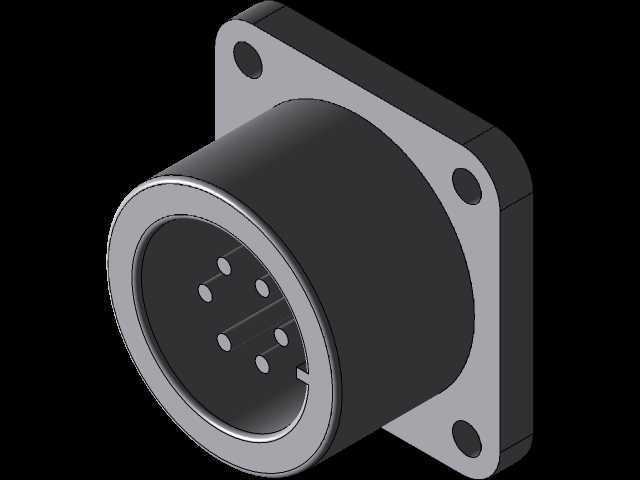

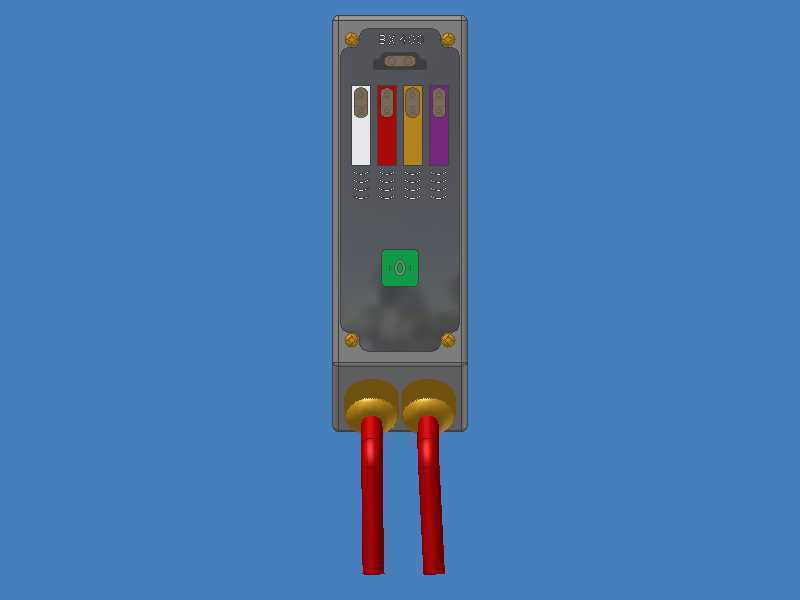

　　安装边界方面，模型中部连接区域是与设备集成的核心界面，设计时需核对法兰孔距、螺栓规格、支架厚度以及梁体回转空间。臂体完全展开后，两侧检测端远离主机，现场要确认人员通道、路缘石、护栏、树木和交通锥等障碍物不会碰撞传感端；收回状态下，则要检查长臂是否与摊铺机踏板、料斗、油缸、软管及熨平板侧护板发生干涉。端部传感器下方应保留足够的触件摆动行程，避免在坡道、拱度路段或转场抬升时触地弯折。线缆从端部沿梁体敷设至主机控制侧，走线需避开铰接剪切点，并在伸缩运动中保留弯曲余量，防止反复折动后断线。

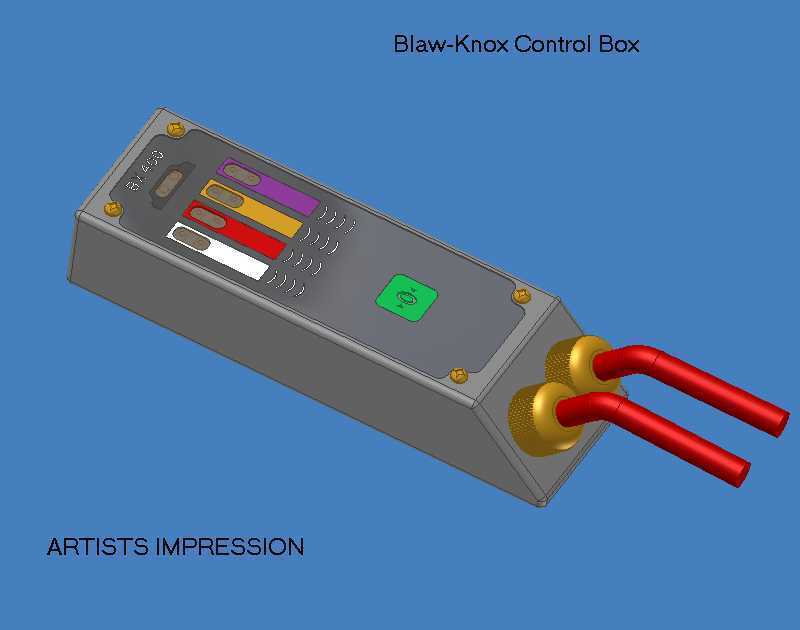

　　在实际摊铺应用中，该机构服务于自动找平链路：传感器采集基准相对位置，控制器根据偏差调节牵引点或熨平板仰角，最终使沥青面层厚度保持均匀。长臂结构的价值在于把测量基准从主机局部振动环境中延伸出来，同时通过可伸缩设计兼顾施工宽度和运输尺寸。三维建模时，关节运动关系、端部模块拆装、梁段收回姿态和安装座接口都需要完整表达，这样才能在设计评审阶段检查运动包络、维护空间以及现场适配性，减少装机后再返工调整的风险。
