踏板摩托车后轮带刹车组件三维设计

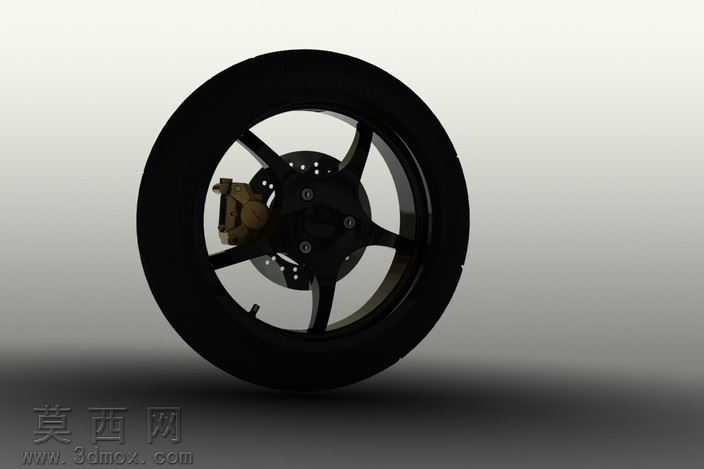

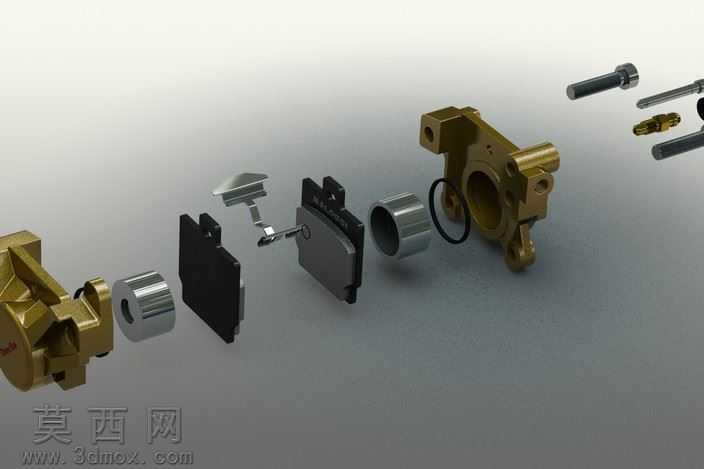

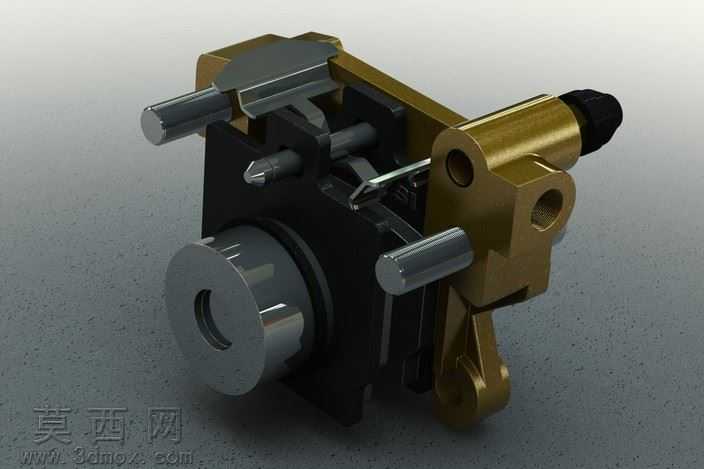

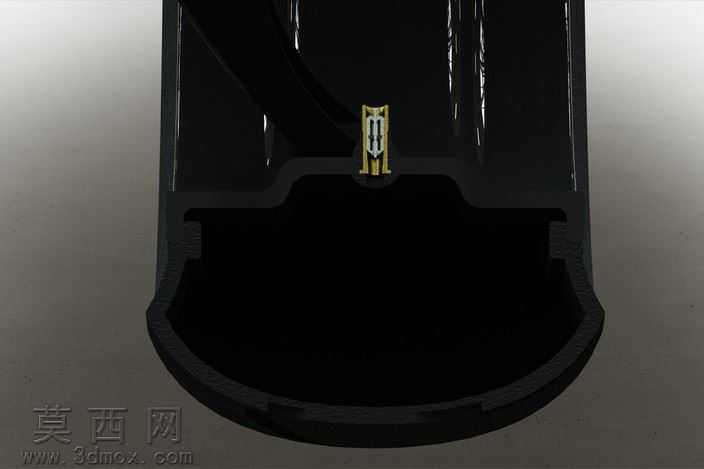

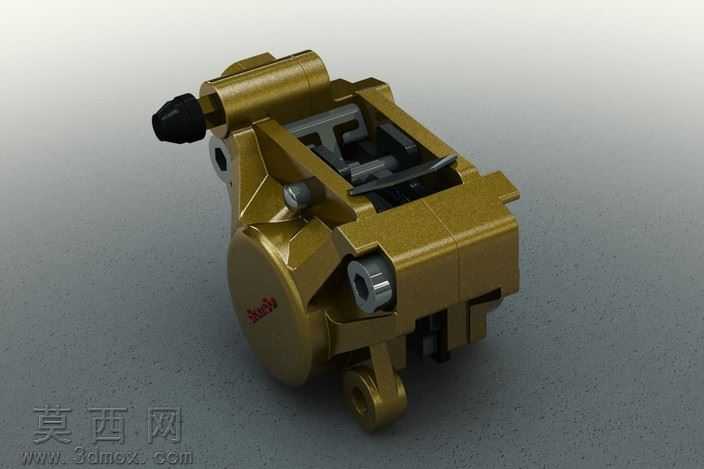

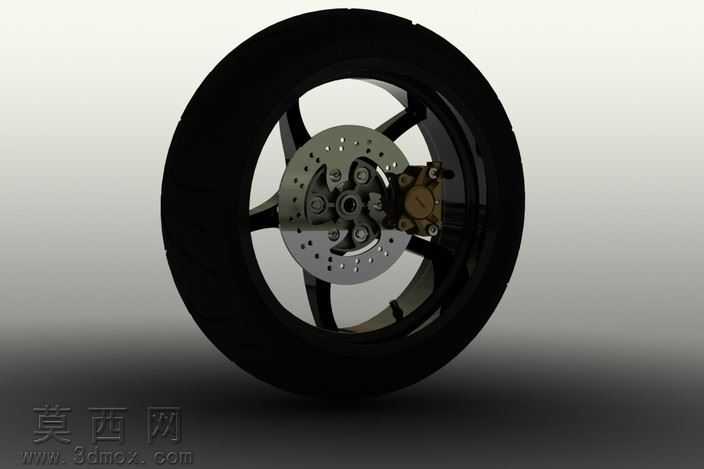

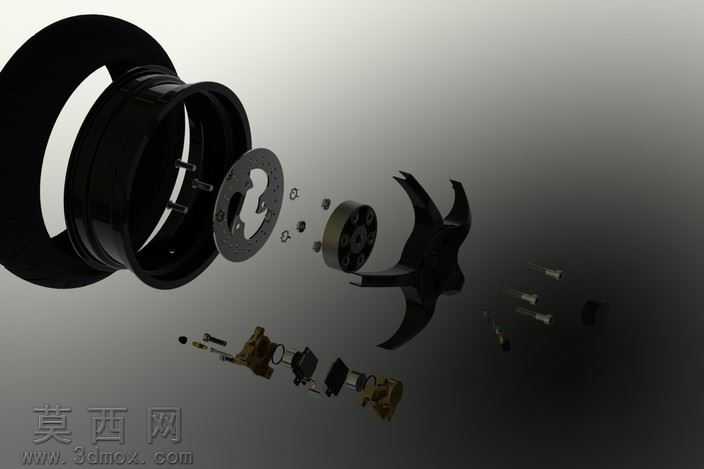

本作品为踏板摩托车后轮及配套刹车系统的三维建模设计，创作初衷是打造适配个性化改装踏板车的行走制动组件，参考了雅马哈Aerox与Hussar车型的后轮结构特征，完成了整套部件的独立拆分建模。建模过程中针对后轮总成的各个组成部分做了精细化结构还原，包含橡胶轮胎、多辐式铝合金轮毂、通风刹车碟盘、刹车卡钳、轮毂适配座、连接紧固件等全部独立零件，每个零件都按照真实摩托后轮的装配逻辑做了配合结构设计，轮胎表面还原了民用踏板车轮胎的防滑胎纹走向，轮毂辐条做了符合力学承载的流线型造型处理，刹车碟盘表面设计了多组错落排布的通风散热孔与减重孔，还原了真实碟刹盘的散热结构特征，刹车卡钳部分还原了活塞、刹车片、卡钳支架、固定螺栓的完整结构，卡钳与碟盘的配合间隙按照实际装配公差做了预留，确保整套模型的装配逻辑符合真实机械结构要求。本次建模暂未完成表面纹理与复杂材质的深度渲染，核心聚焦于机械结构的准确还原，所有零件之间的装配关系清晰可辨，可直接用于装配干涉检查、结构原理演示、改装方案验证等场景。模型创建过程中严格遵循摩托车后轮的实际尺寸比例，轮毂的轴承安装位、碟盘固定孔位、卡钳安装支点的位置都参考了量产踏板车的真实参数，轮胎与轮毂的配合面做了贴合的限位结构设计，避免装配错位，刹车碟盘与轮毂的连接位做了定位销孔结构，还原了真实部件的定位安装逻辑。整套模型的结构拆分完整，既可以作为整体后轮总成展示，也可以单独拆分出单个零件查看细节结构，能够满足机械结构教学、摩托改装设计参考、三维装配练习等多场景的使用需求，对于踏板车后轮制动系统的结构认知也有较高的参考价值。
