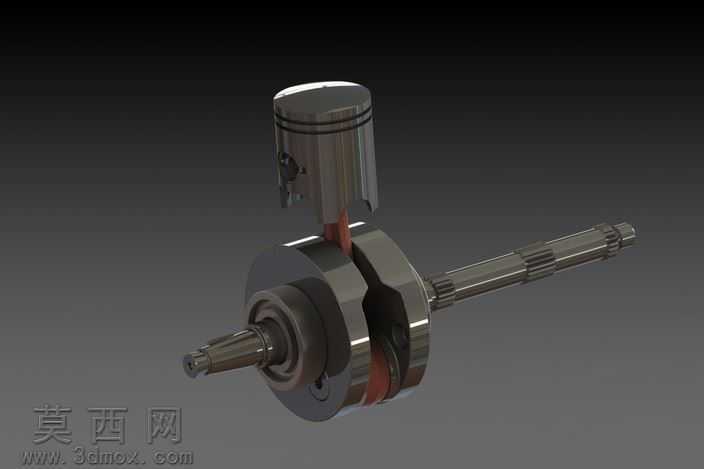

踏板车曲轴活塞组件三维结构设计

本模型针对Piaggio Vespino款踏板车动力核心的曲轴活塞组件进行全参数化三维建模，完整还原了小排量踏板车动力输出端的核心结构特征。建模过程中首先依据踏板车动力系统的实际尺寸比例，先完成曲轴主体的结构搭建：曲轴采用分体式曲柄销结构，左右两段输出轴分别做了花键与光轴的差异化设计，左侧输出轴预留了磁电机安装定位结构，右侧输出轴加工有细密传动花键用于连接后轮传动机构，曲柄配重块做了偏心圆弧优化，在保证结构强度的同时尽可能降低旋转过程中的动不平衡量。活塞部分采用了适配小排量二冲程发动机的平顶活塞设计，活塞环槽做了双层阶梯结构，分别对应气环与油环的安装位，活塞销座做了加强筋过渡处理，避免往复运动过程中出现应力集中，活塞销与曲柄之间通过连杆完成动力传递，连杆大小头分别做了衬套安装位的结构预留，还原了实际装配中的间隙配合特征。材质渲染阶段针对不同部件做了差异化材质区分：曲轴与连杆部分采用高抛光合金钢材质，添加了细微的机加工纹理与金属反光效果，活塞部分采用高硅铝合金材质，表面做了哑光磨砂的氧化处理质感，活塞环做了镀铬亮面处理，曲柄配重块侧面添加了轻微的使用磨损质感，让整体渲染效果更贴近真实零部件的视觉表现。设计过程中重点还原了组件的运动配合关系，曲轴的旋转轴线与活塞的往复运动轴线保持垂直正交，连杆的摆动角度完全匹配小排量踏板车的实际行程参数，所有装配间隙都按照实际工程公差做了预留，既保证了模型的视觉还原度，也能直观展现二冲程踏板车动力组件的工作原理，可用于动力系统结构教学、零部件改装参考以及相关维修场景的演示使用。
