车载环形前照灯照明总成结构设计

　　该环形前照灯总成主要面向工程车辆、特种作业车辆以及部分非道路移动机械的前部照明场景，可布置在车头前脸、驾驶室上方灯架或保险杠预留安装位，用于夜间作业、厂区转运、工地低速行驶时提供前方区域照明。整体结构以圆形灯体为核心，外圈设置连续的安装与防护边框，内部通过分层结构容纳光源、配光元件和背部支撑件，能够在有限的圆形开孔空间内完成照明模块的集成。

　　从实际使用角度看，这类灯具并不追求乘用车灯具复杂的造型曲面，而是更强调装配可靠性、边界可控性和维护便利性。灯体最外侧的环形边框承担两个作用：一是与车辆面板或灯座形成贴合面，保证安装后外缘受力均匀；二是在轻微磕碰、刷洗或泥水冲刷时，为内部配光区域提供防护。模型中可见多层同心圆环结构，外层轮廓用于确定整车开孔尺寸，中层环带对应密封和压紧区域，内层则限定透光与配光范围。设计时需要先锁定外圆直径，再反推安装孔位、密封槽宽度和背部接线空间，避免灯具装入面板后与车架横梁、线束插头或装饰盖板发生干涉。

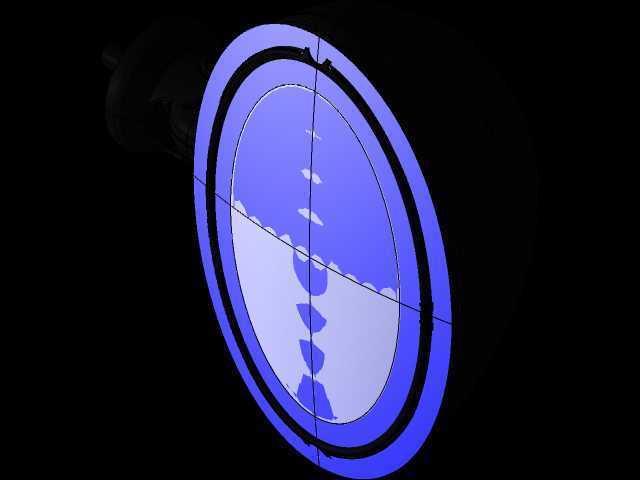

　　灯体内部采用分区布置思路。中心及内侧大面积区域为透光与光学作用区，曲面需要保持连续，不能随意增加凸起结构，以免影响光线分布；背部则可根据光源板形状设置螺钉柱、定位筋和线束避让槽。图中沿竖直方向可见多组内部特征，反映出模型并非单一圆环实体，而是包含了透镜、内灯罩、分隔支撑以及背部固定结构的组合件。对于结构工程师而言，建模时应将外观面、密封面、安装面和受力筋位分开管理，外观面用于评审和渲染，密封面用于配合胶圈或密封胶，安装面用于校核与车体的贴合，筋位则服务于抗振和薄壁件刚度。

　　安装边界方面，圆形灯具的优势在于整车面板开孔规则，加工时只需控制圆孔直径、端面平面度和少量固定点位置。若采用边框压紧式装配，需在面板后侧预留灯体深度，尤其要关注连接器插拔方向；若采用螺钉贯穿式装配，则应在灯壳背部设置对称分布的安装耳，并保证螺钉轴线与灯体轴线平行，防止装配时产生侧向应力。灯体厚度方向不能只看正面轮廓，还需校核后部散热空间、线束弯曲半径以及维修时手部操作空间。对于振动较大的工程机械，环形外缘与内部支撑之间应避免形成单薄悬壁，可通过径向加强筋连接，但筋条不宜延伸到光学有效区域。

　　配光区域的外形设计需要兼顾照明角度与防护能力。前部透光件通常呈浅弧面，既能增加结构刚性，也有利于泥水滑落；周边黑色环带可作为遮挡结构，减少边缘杂光，同时为透光件提供限位。模型中蓝色与浅色区域的分界，对应了不同零件或不同曲面特征的边界，在工程建模中应重点检查这些交界线是否存在锐边、重叠面或装配间隙。透光件与灯壳配合处建议保留连续密封路径，密封面宽度尽量一致，转角处避免突变，否则压缩量不均会导致渗水或粉尘进入。

　　在整车布置中，前照灯不仅是照明零件，也涉及前脸外观协调性。圆形轮廓适合复古风格车辆、小型作业车和设备平台化设计，同一灯体可通过不同支架适配多种车型。设计支架时，应将灯具载荷传递到刚度较高的车架或保险杠本体，而不是仅固定在薄装饰板上；调节螺栓附近需设置足够的摩擦面或齿面，以维持灯光照射角度。若车辆经常在低温、湿热或多尘环境下作业，灯壳材料和内部空腔还需考虑热胀冷缩、凝露以及线束护套的密封。

　　三维建模过程中，可先依据整车安装空间建立外圆、厚度和背部包络，再逐步细化透镜曲面、环形压框、螺钉柱和密封槽。装配验证时，不仅要检查灯具本身是否闭合，还要模拟面板装入、连接器插接、灯光角度调节以及维修拆卸路径。通过这种方式，环形前照灯能够在保持简洁外形的同时，满足车载照明对结构强度、密封防护、安装兼容和光学区域稳定的综合要求。
