汽车传动轴微分模拟教学演示构件

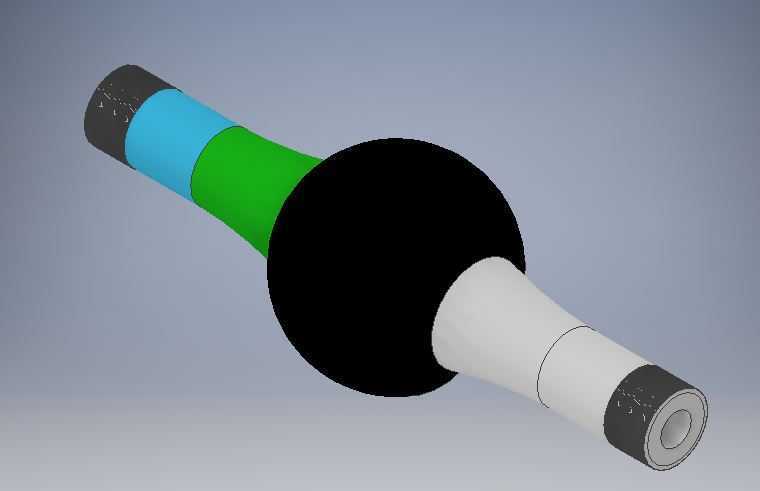

　　该三维构件围绕汽车传动系统中轴系运动关系的微分模拟需求展开，整体采用阶梯轴加中部球形回转体的组合构型，主要用于车辆传动结构原理演示、运动学分析以及轴类零件建模训练。从实际使用场景看，这类构件常出现在汽车底盘传动教学、传动机构方案验证和三维结构评审中：一端多段彩色轴颈用于区分不同配合区段，另一端带内孔的锥缩轴段用于表达与轮毂、连接套或支承件的装配边界，中部大直径球形回转体则承担运动包络、质量分布或中间铰接部位的示意作用。

　　结构设计上，模型没有采用复杂花键和齿形，而是以回转特征为主，便于在运动微分分析中突出轴线、半径变化和相邻轴段的连接关系。左端由深色端段、蓝色轴段和绿色锥度过渡段组成，各段直径逐级变化，能够清晰表达轴肩定位、配合长度以及过渡区应力分散思路。中部黑色球体直径明显大于两侧轴段，形成整个构件的最大外轮廓；在整车布置校核时，该区域需要重点检查与悬架杆件、制动管路、车身底板及防护板之间的静态间隙和跳动间隙。若用于动力学微分模拟，球体还可作为集中质量或等效转动惯量的可视化区域，帮助理解扭矩传递过程中径向尺寸突变对弯曲刚度、临界转速和振动响应的影响。

　　右端从球体向外逐渐收缩为白色锥形轴段，随后衔接圆柱轴颈和深色端部，末端保留中空孔口。该构型适合表达插入式连接、轴承支承或端面紧固场景：锥段可改善装配导向，圆柱轴颈提供稳定支承，端部内孔则可用于销轴、螺栓或润滑通道的布置。建模时应保证各回转段同轴，锥面与圆柱面之间采用连续过渡，避免在运动分析中出现不必要的几何突变；端部内孔与外圆的同心度也需要控制，否则在旋转模拟中会产生附加偏心载荷。

　　安装边界方面，构件的轴向长度由左右支承位置决定，中部球体半径决定最小径向避让空间，两端轴颈直径决定配合件的孔径范围。进行台架或教学装置布置时，左侧多段轴可按颜色分区设置不同约束，例如固定支承、滑动支承或扭矩输入段；右侧带孔轴段则可作为输出端，与联轴器、轮毂模型或测量装置相连。若将其放入车辆底盘环境，还需结合悬架跳动角度、转向位移和传动夹角复核球体边缘是否干涉周边部件。

　　从建模方法看，该零件适合通过草图绘制半轮廓后旋转生成主体，再对端部内孔、轴肩和分段表面进行细化。不同颜色区域并非单纯外观处理，而是对应结构功能分区：深色端部强调装配或接触边界，蓝、绿段区分输入侧轴颈与过渡锥段，白色段表达输出侧支承和连接区域。这样的分区方式在教学演示中能让观察者快速识别扭矩传递路径，在工程评审中也便于讨论各段长度、直径和过渡圆角的合理性。

　　实际设计轴类传动件时，直径放大段虽然能够提高局部刚度，却会增加质量和转动惯量；锥度过渡段有利于降低应力集中，但锥角过大可能造成配合长度不足。该模型通过夸张而明确的几何比例，把这些矛盾集中呈现出来，适合用于微分运动关系、轴系弯曲变形和装配空间校核的基础训练。
