大线缆适配改进型光栅安装固定卡座

　　这款改进型光栅固定卡座的结构调整，最初是在车间现场布线整改时提出的需求。原有配套卡座的线缆容纳槽宽度偏窄，在布设多股大直径动力电缆、带屏蔽层的光栅信号线缆时，线缆外皮容易被卡座侧边棱边挤压，弯折半径达不到线缆敷设规范要求，长期运行后屏蔽层破损、线芯受力疲劳的隐患十分突出。重新优化后的卡座将中部过线容纳腔的横向尺寸做了加宽处理，同时把槽口边缘的锐边全部做了圆角过渡，线缆装入后不会出现局部硬挤压，即使是外径更大的粗电缆，也能在槽内保留足够的自然弯曲余量。

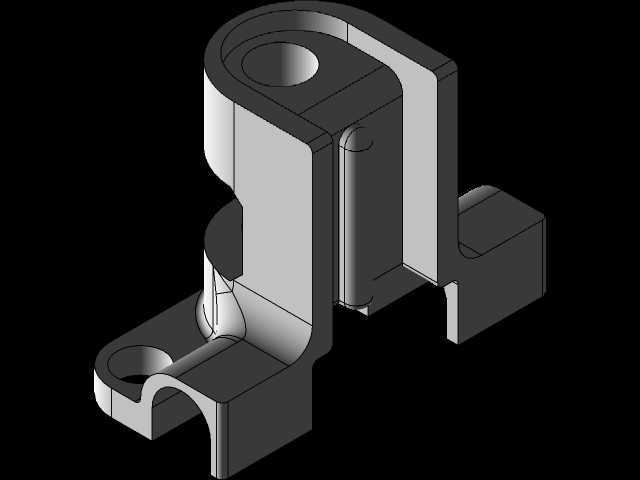

　　从整机结构布局来看，卡座主体采用立式支撑加底部双侧安装耳的组合形式，底部两个安装耳分别开设同轴的沉头固定孔，安装时可以直接用内六角螺栓穿过孔位固定在设备机架的安装基准面上，沉孔设计可以让螺栓头部完全沉入耳板内部，不会突出表面干涉周边其他布线或运动部件。底部安装耳的跨距经过匹配校核，两个固定点的间距适配常规电气柜内部安装梁的孔位间距，不需要在现场额外扩孔或者补焊安装座，直接对位锁附即可完成固定。

　　卡座上部的环形夹持孔是光栅主体的安装定位位，孔位的内径与光栅外壳的外径做小间隙配合，光栅装入后可以通过侧面的紧定螺钉孔锁附固定，防止设备运行振动过程中光栅出现轴向窜动或者角度偏转。上部夹持位和底部过线槽之间采用立板连接，立板两侧做了等厚的加强筋过渡，既避免了整体结构用料过重，又能保证夹持位置的支撑刚性，当光栅受到外部意外触碰时，立板不会出现明显的弹性变形，保证光栅的检测位置始终保持在设计标定的位置。

　　侧面延伸出的方块状限位凸台，主要用于和相邻的安装钣金做侧向定位，卡座贴紧安装面后，凸台侧面可以靠在机架的定位挡边上，安装时不需要反复调整卡座的周向角度，工人对位锁螺栓的过程中卡座不会发生转动，大幅提升现场装配的效率。卡座侧边开设的开放式槽口，是这次改进的核心结构之一，原有封闭槽口在后期维护更换线缆时，必须把整个卡座从机架上完全拆下，才能把线缆从槽内取出，优化后的侧向开口可以直接把线缆从侧面卡入槽内，后期运维更换线缆时，只需要松开上部光栅的锁附螺钉，不需要完全拆除卡座的固定螺栓，就能完成线缆的更换作业，维护工时相比原结构缩短近六成。

　　在安装边界的匹配上，整个卡座的整体高度控制在常规光栅安装的预留空间范围内，不会和电气柜内上层的走线槽产生位置干涉；底部安装耳的厚度经过强度校核，在螺栓达到规定锁附扭矩时，耳板不会出现压塌变形，同时卡座底部和安装面完全贴合，不存在悬空翘边的问题。过线槽的内部深度也做了对应加深，大直径线缆放入后，线缆的最低点不会和安装基准面发生摩擦，线缆外皮不会因为和机架钣金长期摩擦出现破损。

　　结构建模过程中，所有的壁厚都保持均匀过渡，避免出现壁厚突变导致的注塑或者机加工应力集中问题，各个转角位置都设置了合理的铸造或加工圆角，既减少了应力集中开裂的风险，也让后续表面处理的镀层能够均匀覆盖，不会在尖角位置出现镀层堆积或者露底的问题。这款卡座既可以用于安全光栅的安装固定场景，也可以作为通用的线缆夹持固定座，用在自动化生产线、机床设备周边的布线工位，适配大规格线缆的布设固定需求，解决了常规小尺寸卡座无法容纳粗电缆的现场痛点。
