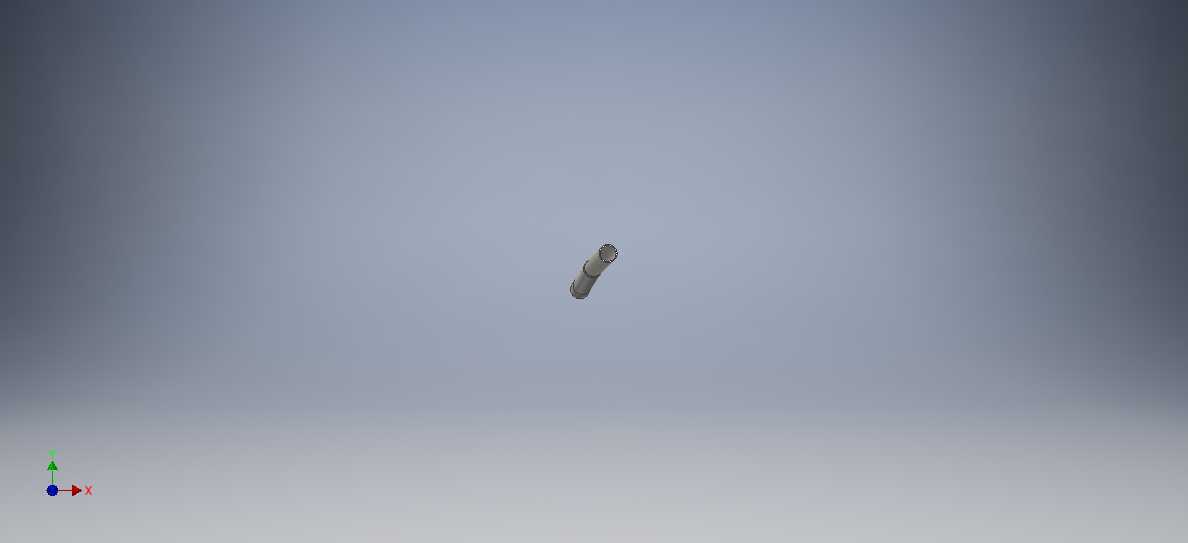

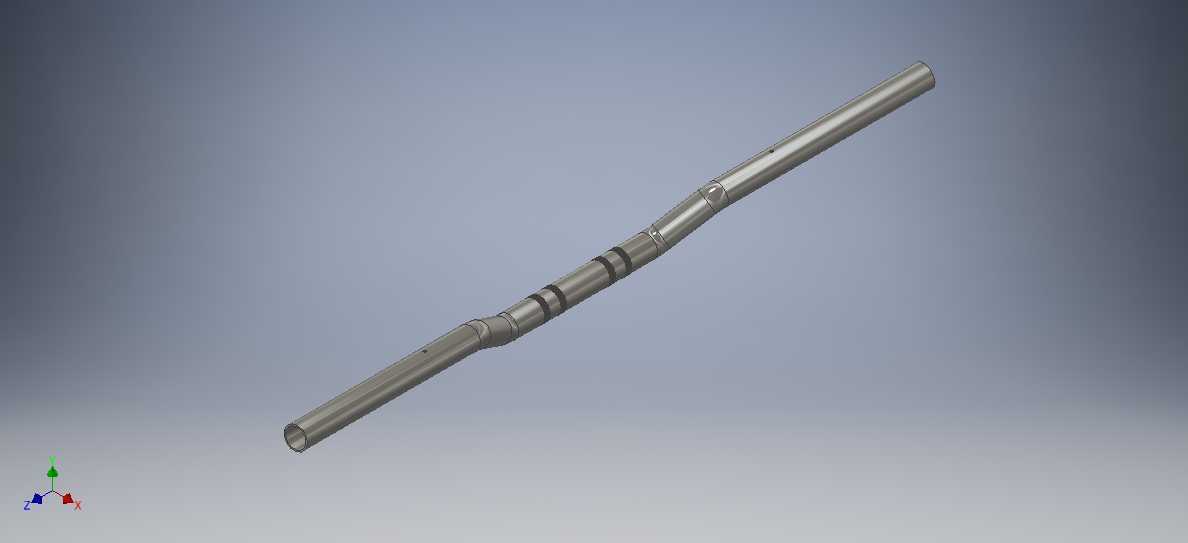

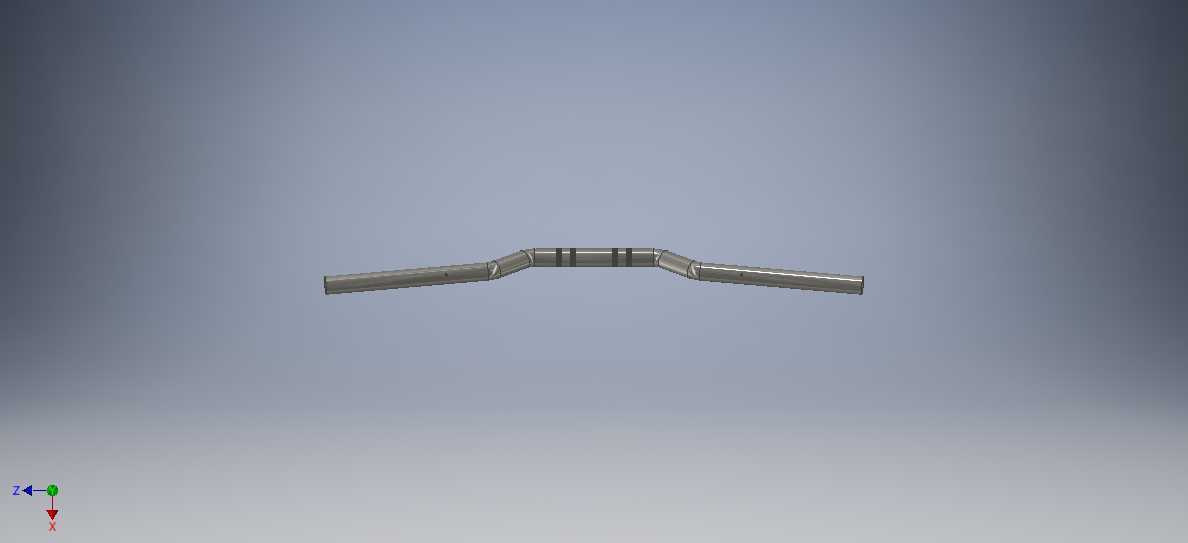

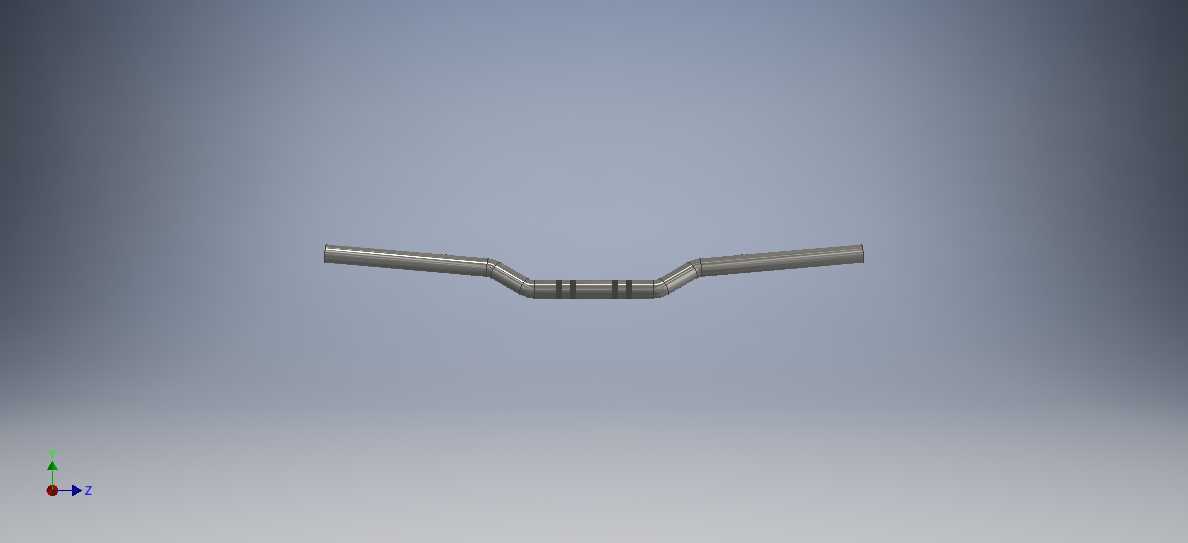

该三维结构呈现的是一根摩托车用金属操控把手,主体为长条形中空管件,整体沿横向布置,并通过多处三维弯曲形成符合骑乘姿态的空间轮廓。管件并非简单等径直管,而是在中部夹持区域、两端握持区域以及过渡段设置了不同直径和局部成形特征,能够同时兼顾安装刚度、握持手感和外观层次。模型重点表达了管材在连续弯曲后的轴线走向、壁厚延续关系、端部开口状态以及环槽、台阶、小孔等细部结构,适合用于车把总成方案校核、外观件评审和相关附件布置参考。
从实际使用场景看,这类把手安装在摩托车转向系统上部,通过中部区域与上联板、把座或压盖固定,两端用于装配握把、油门转把、控制开关、制动泵、离合器支座等部件。骑手在行驶过程中通过车把传递转向力矩,并操作布置在管端附近的控制元件,因此车把不仅是外观覆盖件,更是直接影响操控稳定性和驾驶疲劳度的受力零件。模型中的弯曲角度和抬升关系需要与整车骑乘三角匹配:过低的平直车把会使上半身前倾,过高或后移过多则会影响转向响应和高速稳定性。该结构采用空间弯管形式,可在宽度、高度和前后位置之间取得平衡,使手部自然落在握把区域。
功能设计上,中空钢管结构具有较好的比强度,管件内部空腔可降低整体质量,外圆表面则为橡胶握把和塑料开关座提供连续支撑。中部较粗或加强的区段用于承受把座夹紧力,避免紧固后出现局部压陷;两端握持段直径需要与标准握把、油门转把内径相协调,过盈量过小会造成转动松旷,过盈量过大则会增加装配难度。模型上可见的多道环形凹槽和台阶特征,一方面可作为开关座、限位块或握把定位结构,另一方面也能形成视觉分段,使长管不显得单调。局部小孔可用于穿装定位销、固定线束卡扣或作为装配防转结构,具体位置应与周边开关壳体和制动泵安装面共同校核。
建模思路围绕管材成形工艺展开。车把的基础特征是沿空间路径扫掠的圆管,轴线需要在多个平面内形成弯曲,而不是仅在单一视图中折成二维弧线。通过三维弯曲,可以让左右握持区相对中部夹持区产生适当后掠和抬升,使手腕在握持时保持较自然的角度。管径变化处采用平滑过渡,避免截面突变造成应力集中;环槽位置则需避开高应力弯曲区,尤其不能布置在弯弧内侧或夹紧边界附近。端部开口保留了管材真实端口形态,便于后续在工程图中表达倒角、去毛刺和端面加工要求。若投入量产,还需结合弯曲回弹、夹具定位、焊接或堵头装配等因素进一步修正轴线和端部尺寸。
安装边界方面,车把中部必须预留足够的平直夹持长度,以保证把座压块能够完整贴合管面;压盖边缘不应压在弯弧段或直径过渡段,否则会造成接触不均和紧固滑移。两端安装区域需要考虑握把长度、开关盒夹紧宽度、制动液泵夹持范围以及线束出线方向,各附件之间应留有装配间隙,避免转向打到极限位置时与油箱、仪表、风挡或护板发生干涉。车把总宽决定整车肩部姿态和狭窄道路通过性,端部高度则影响拉线、油管和线束的弯曲半径。设计校核时应将车把随转向轴左右转动,检查满舵状态下软管拉伸、弯折和手部操作空间。
结构强度判断不能只关注管径。弯曲段在受侧向冲击或骑手重压时会承受弯曲与扭转复合载荷,夹持区还可能因把座紧固产生局部接触应力。较合理的做法是在关键截面保留连续壁厚,在开槽、钻孔和环槽位置减少截面削弱,并让附件夹紧力分散在足够长度上。表面处理可采用抛光、喷涂、电镀或阳极氧化等方式,但三维数据本身需要先保证外圆、过渡区和端口特征连续,才能为后续渲染、工装设计和样件制作提供稳定基础。整体来看,该模型把摩托车车把的空间弯管、变径、环槽和端部装配关系集中表达出来,可作为操控系统布局、人机姿态校核和金属管件成形设计的参考结构。
