高压往复泵内部腔体配合结构

　　这套三维结构对应高压往复柱塞泵的核心内部配合段，拆解后可以直接看到主腔体与柱塞导向段的装配关系，现场多用于油气增压、化工流程注液以及高压水清洗这类对输出压力稳定性要求很高的工况。泵体在整机里承担介质容腔、流道交汇和柱塞往复导向的多重作用，运行时曲轴端带动柱塞做直线往复运动，腔体内的8字形开孔对应双柱塞并行布置的过流位置，两个圆孔分别容纳两根柱塞的进出行程，配合端面的阀组安装位完成吸液、排液的时序切换。

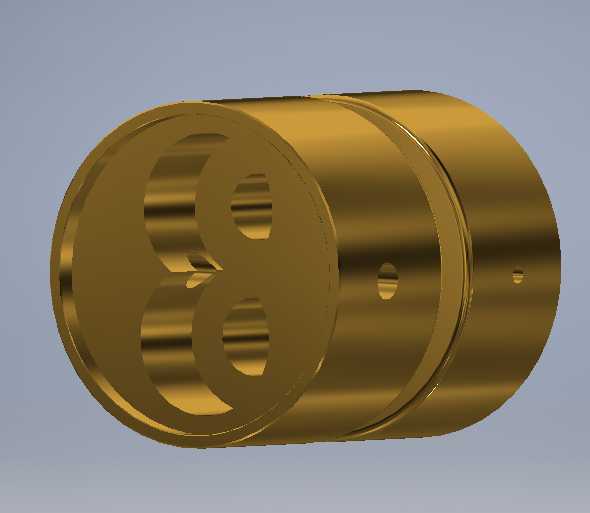

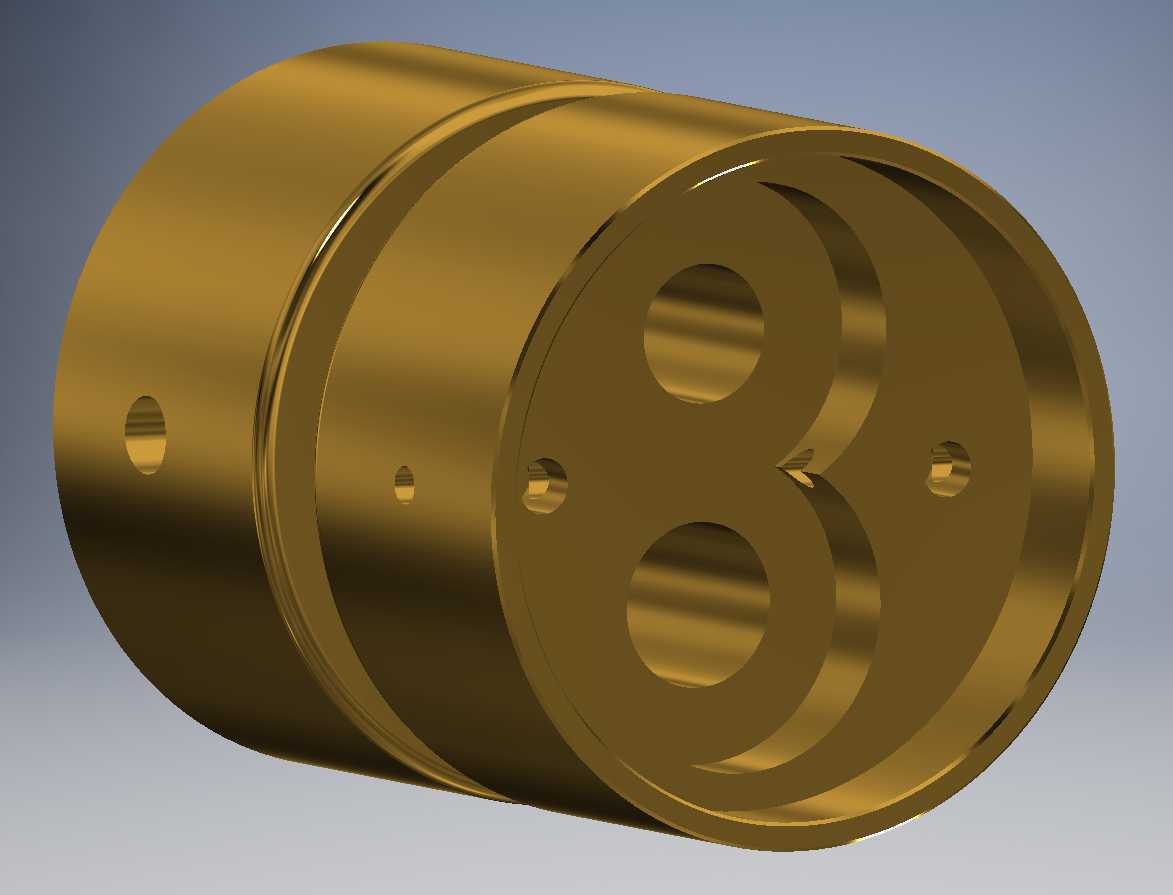

　　从结构设计逻辑来看，主腔体采用厚壁圆筒构型，不是单纯为了外形规整：高压工况下筒壁要持续承受交变内压，厚壁段可以把周向应力控制在材料许用范围以内，外壁分段加工的环形台阶一方面用于和泵壳、密封端盖做轴向定位，另一方面也为O形圈、金属密封垫提供安装基面，避免高压介质沿配合面外泄。端面上均匀分布的小螺纹孔用于固定阀板或端盖，孔位避开内部8字形容腔的壁厚薄弱区，建模时特意保留了孔边到内腔的最小壁厚，防止打压时出现应力集中开裂。

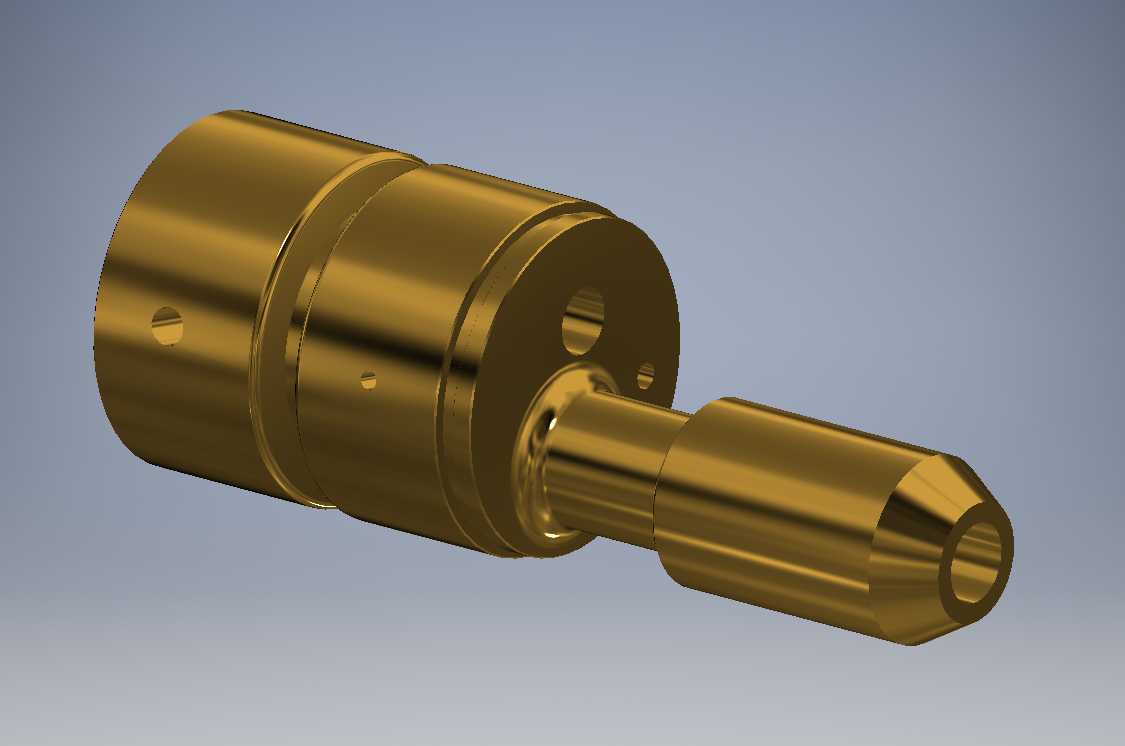

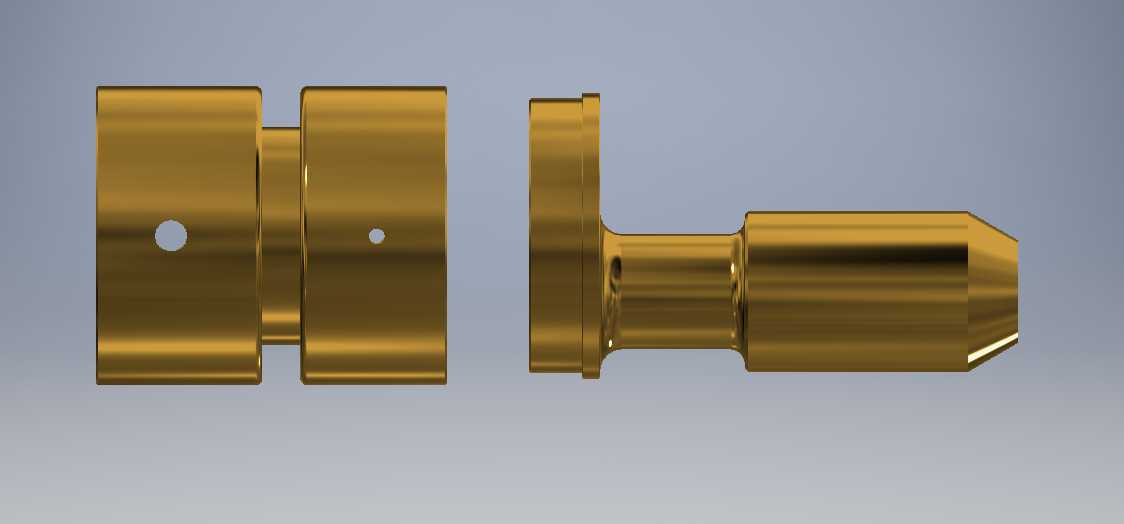

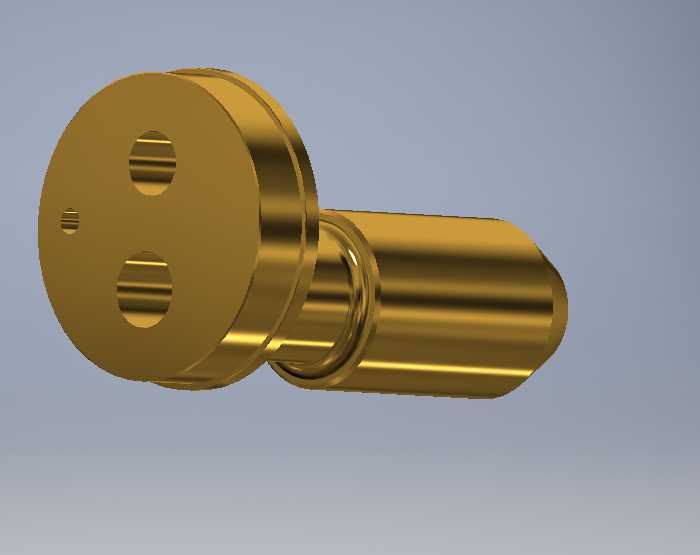

　　右侧的柱塞配合组件由法兰盘、导向轴颈和端部锥状接口组成，法兰盘上的偏心通孔和主腔体端面的孔位对应，装入后柱塞段伸入主腔内部做往复运动；中间的轴颈和腔体导向孔采用小间隙配合，间隙量控制在既能保证柱塞顺滑滑动、又能限制介质过量泄漏的区间，端部的锥面接口用于对接高压输出管路或者十字头传动侧，锥面配合相比直口对接拥有更好的同轴度和密封可靠性，承受高压脉冲时不容易出现松脱。

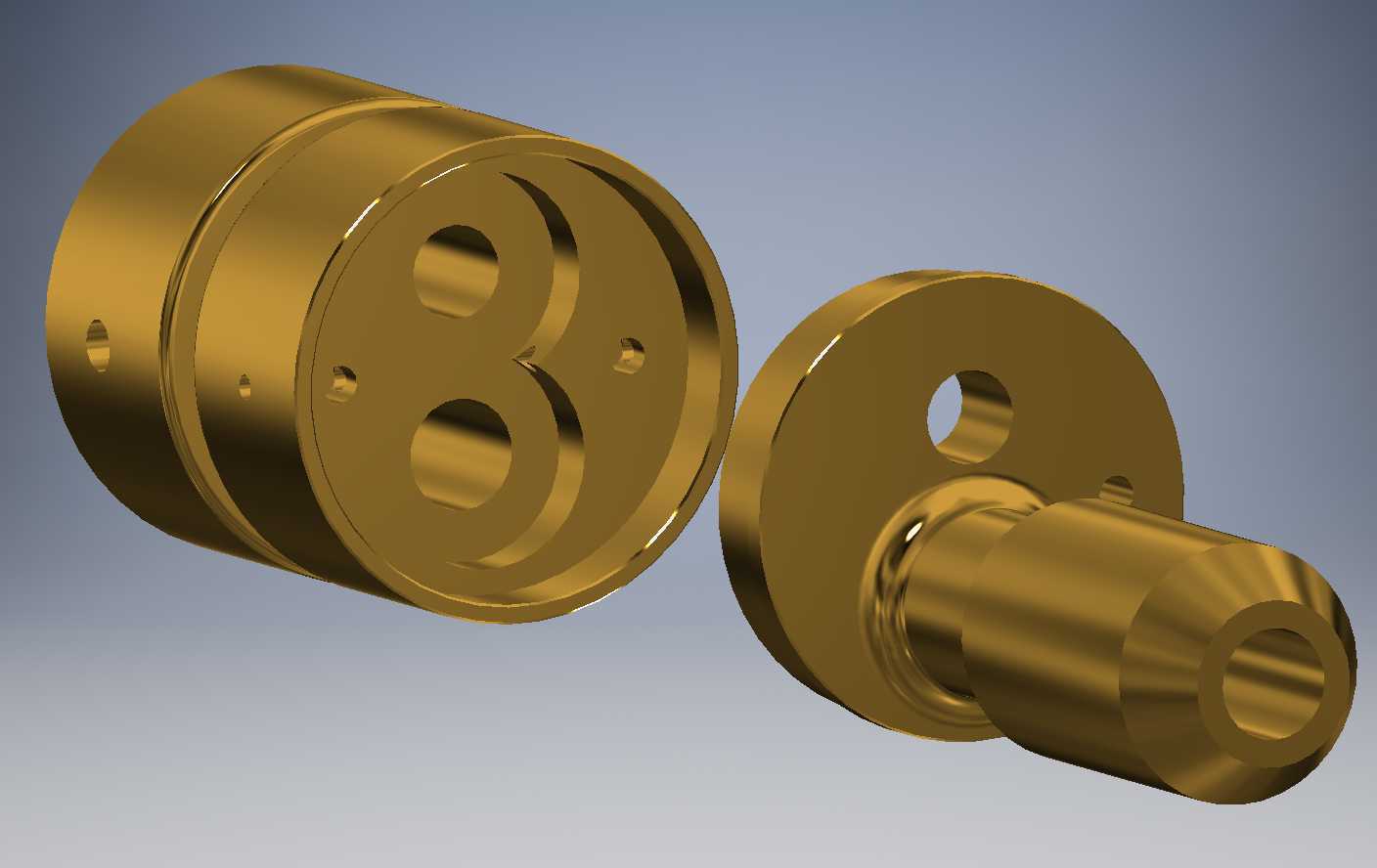

　　安装边界方面，主腔体的外圆台阶是整机装配的轴向基准，装入泵壳时台阶端面贴紧壳体定位面，周向通过止口结构限制转动；右侧柱塞组件的法兰端面和主腔体端面之间要预留密封件的压缩空间，装配后两者的同轴度需要靠配合止口保证，若同轴度偏差过大，柱塞往复过程中会出现偏磨，轻则密封件快速失效泄漏，重则柱塞拉伤腔体内壁。建模过程中所有配合面都保留了机加工需要的倒角与退刀空间，端面小孔、螺纹孔的位置完全按照实际装配布局排布，没有做无意义的简化，结构工程师可以直接在此基础上补充阀组、密封件、曲轴传动端的关联结构，也可以据此校核高压工况下的腔体壁厚、柱塞行程极限以及零部件之间的运动干涉情况，理清双柱塞并行布局下内部流道和运动部件的位置关系。
