燃油供给泵精密机械结构三维造型

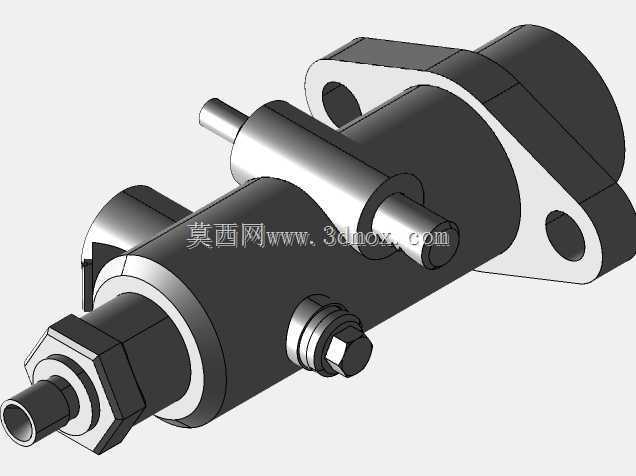

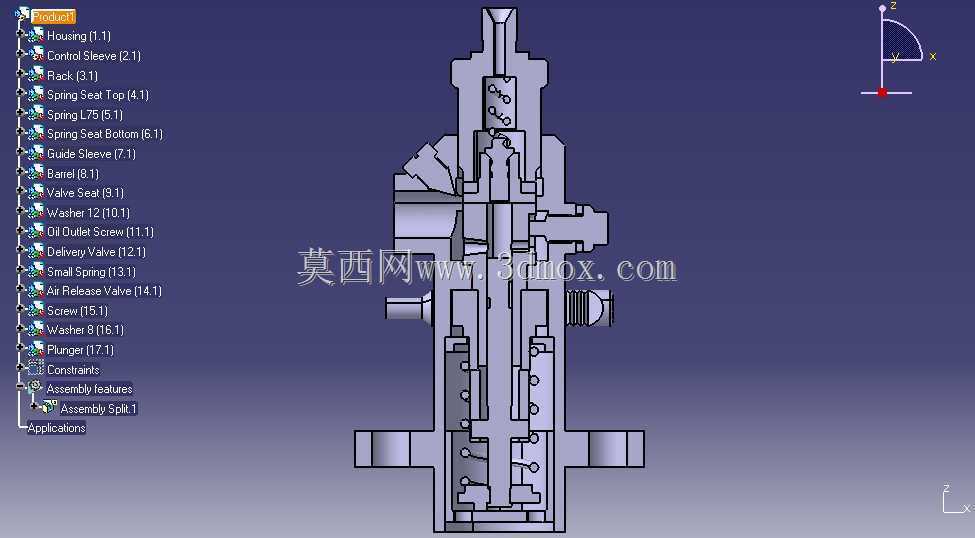

　　这套燃油供给部件的三维结构造型，围绕内燃机燃油输送系统的实际装配需求搭建，整体呈现立式柱塞类燃油泵的典型构型，主体为阶梯式圆柱泵腔，底部整合带双安装孔的菱形法兰支座，侧部分布多组不同通径的油路接口与调节构件，顶部设置阶梯轴端的出油与调压配合段，各凸台、接头、紧固点位均按照实体测绘的装配关系完成特征建模，没有冗余的装饰性结构，完全贴合车用燃油泵的真实零件布局。

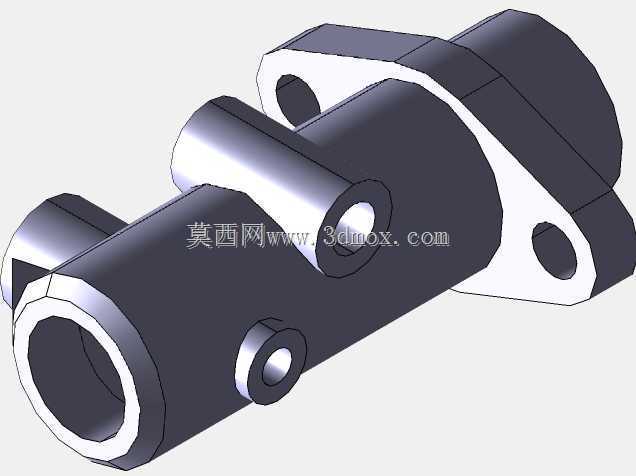

　　从现场装配的边界条件来看，底部菱形法兰是整泵的核心安装基准，两个通孔的孔距、法兰贴合面的平面度预留量都在模型中做了明确的特征表达，安装时法兰面直接贴合发动机缸体或者泵支架的安装平面，通过螺栓穿入孔位完成锁紧，法兰下方延伸的圆柱段会嵌入安装位的定位沉孔，保证泵体轴线与驱动端的同轴度，避免柱塞往复运动出现偏磨。选型阶段核对安装空间时，需要优先确认法兰轮廓的外接尺寸、底部圆柱段的插入深度，再向上梳理泵体主体的外径、侧部各个接头向外伸出的长度，顶部轴段的伸出高度也要纳入整机布置的边界校核，防止和周边的油管、缸盖罩、线束支架出现运动干涉。

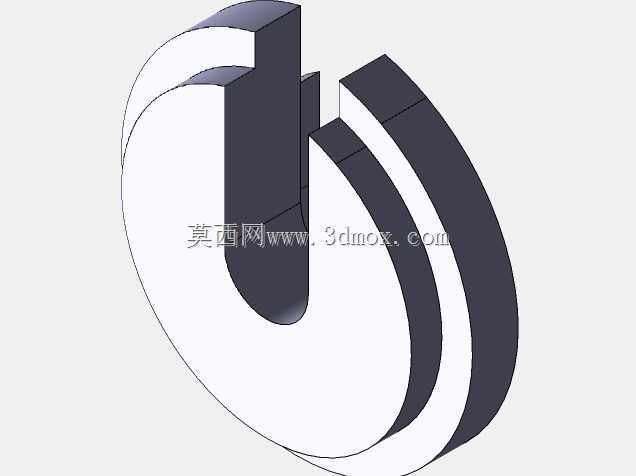

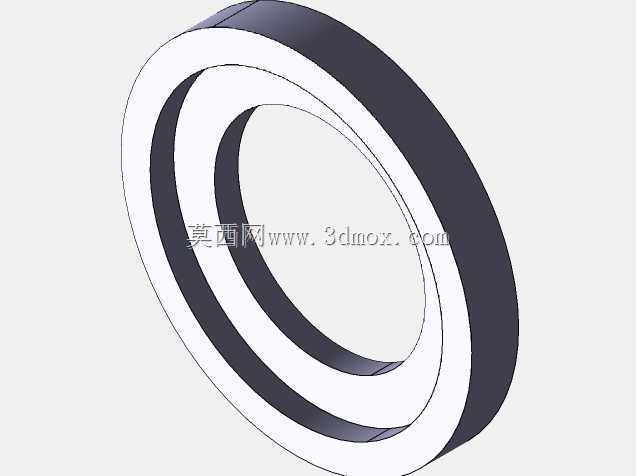

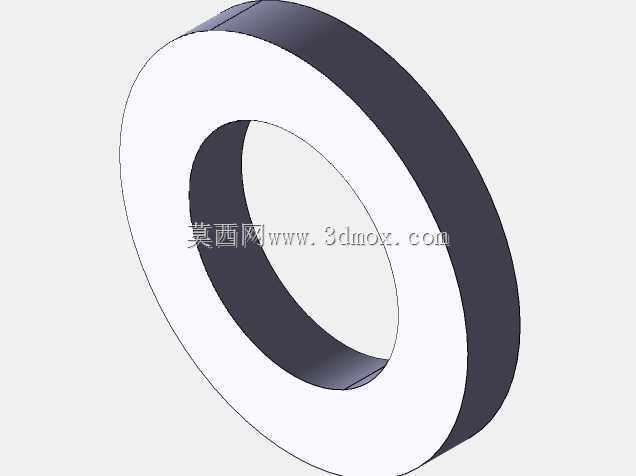

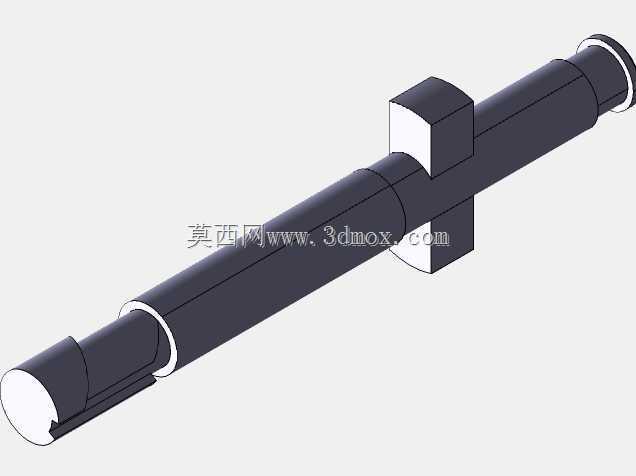

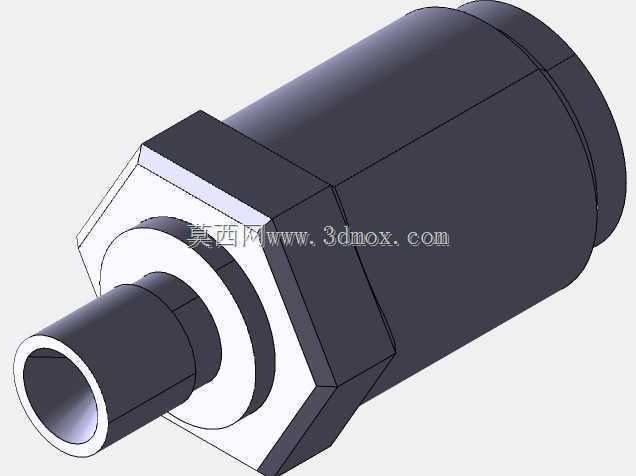

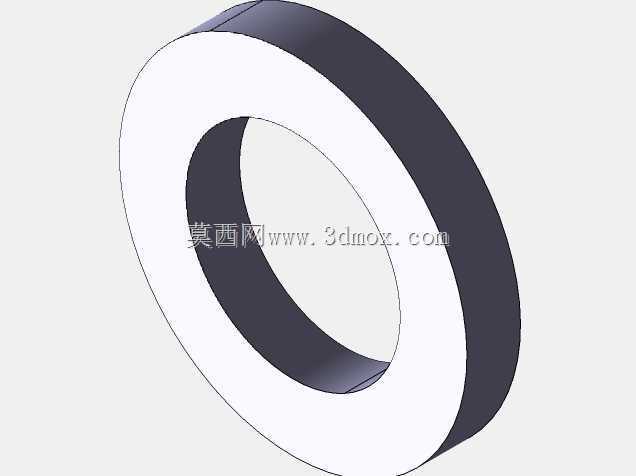

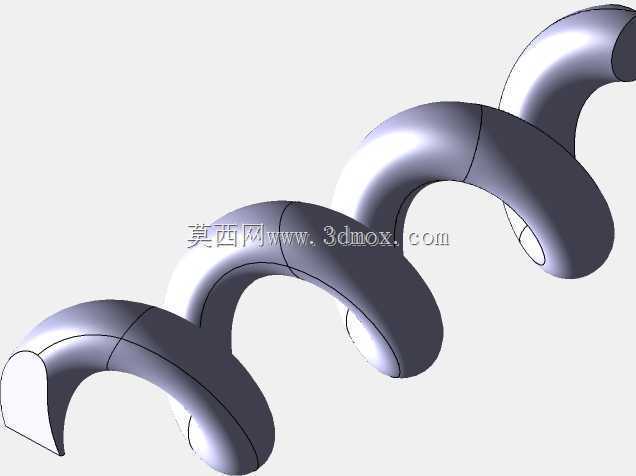

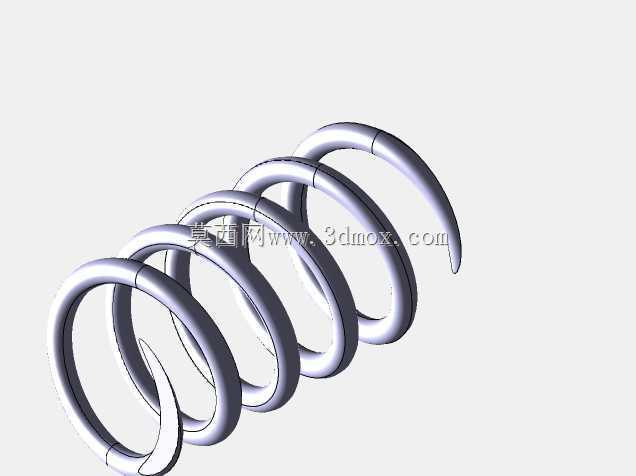

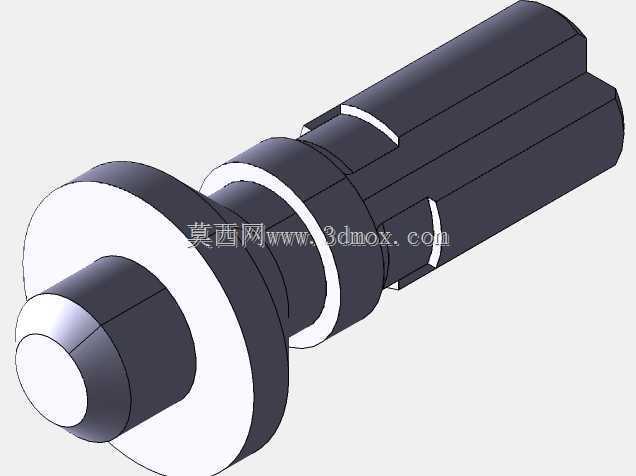

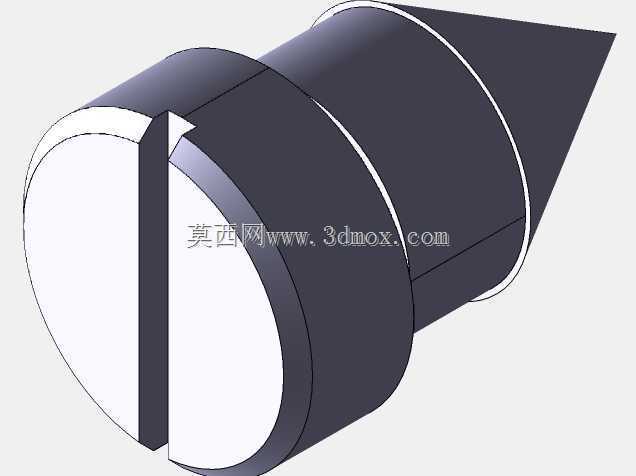

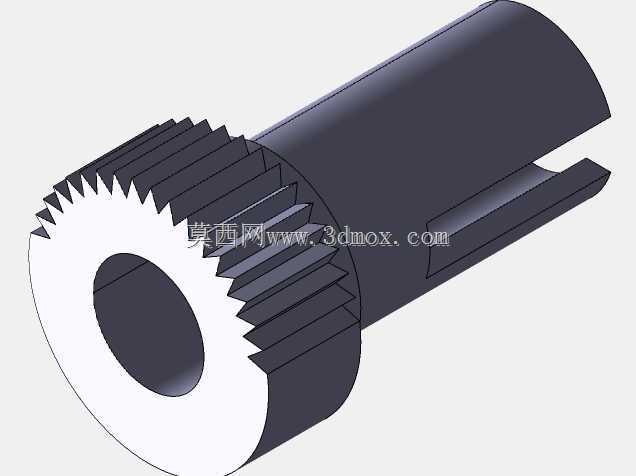

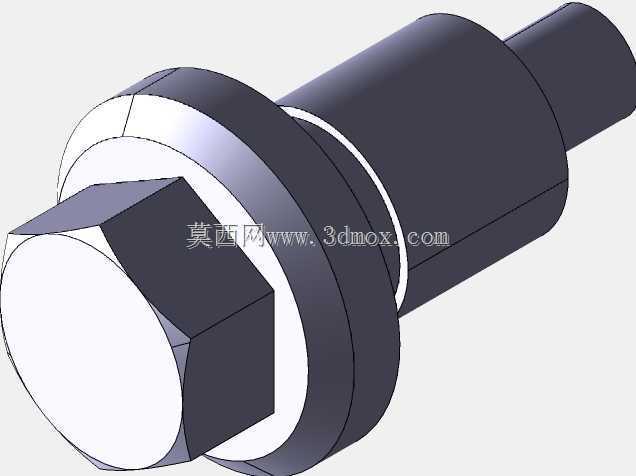

　　功能层面，这类燃油泵承担低压油路吸油、加压后向高压喷油端输送燃油的作用，泵体内部的柱塞偶件做往复运动完成容积变化，侧部不同朝向的接口分别对应进油、回油、油量调节的油路连接，模型上侧方伸出的小轴头就是油量调节臂的装配位，和调速机构的拨叉配合，通过改变柱塞的有效行程调整供油量，顶部的阶梯锁紧螺母结构用来约束出油阀组件，保证高压腔的密封压力。建模过程中把各个外接接口的螺纹段、六角紧固面、密封端面都做了独立特征，后续做管路布置的时候可以直接匹配对应规格的管接头、密封垫圈，不用再二次补画接口轮廓。

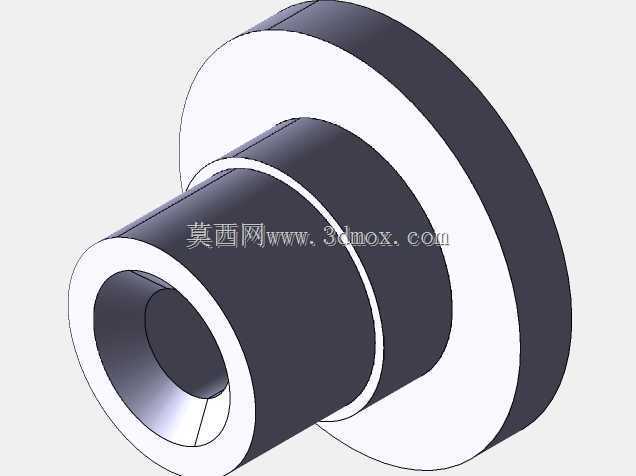

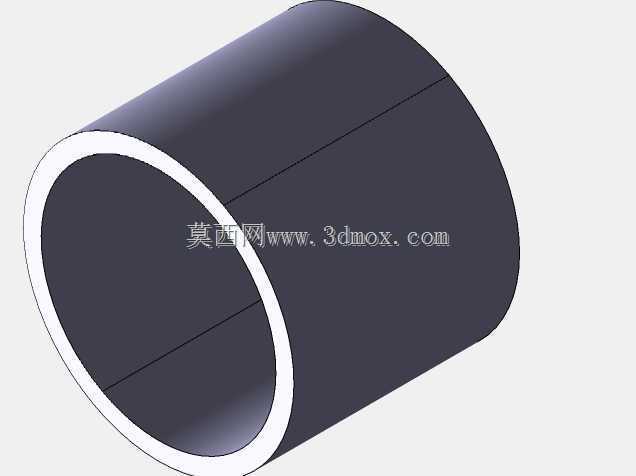

　　设计思路上完全遵循燃油泵的工程实际逻辑：首先以底部法兰安装面为整个装配的基准原点，向上拉伸构建主泵腔的主体圆柱，按照内部柱塞的运动行程预留腔体内壁的壁厚，主泵体侧面根据油路走向开出三个不同高度的接口凸台，进油口布置在偏低位置保证充油效率，回油口位置偏高便于排出腔体内的空气，调节机构的安装座布置在侧方便于和调速拉杆对接，顶部依次叠加出油阀座、锁紧螺母、出油接头的特征，所有棱角位置都保留了机加工所需的倒角与退刀槽，法兰盘的两个安装孔周边做了局部加厚凸台，避免螺栓锁紧时法兰面出现应力变形。

　　在整机配套场景里，这类泵多用于小型单缸柴油机、通用动力汽油机的燃油供给单元，也可以作为试验台架的燃油输送加压部件，三维模型完成后可以直接导入装配环境做干涉检查：比如侧部油管的弯曲半径是否足够、调节臂的摆动行程范围内有没有和相邻零件碰撞、顶部出油接头接油管后发动机罩盖能否正常闭合，都能在造型阶段提前排查。模型的各个零件特征分层清晰，主体泵腔、法兰支座、侧部接头、顶部锁紧件、调节臂凸台都可以单独拆分，后续出工程图时可以直接投影生成剖视图，标注内部柱塞腔的内径、各接口的中心高、法兰孔的位置度公差，给加工工艺编制、外协件核对、维修备件测绘都提供直观的结构参考，也能帮助刚接触供油系统的设计人员快速理解柱塞式燃油泵的外部布局与安装逻辑。
