福特DuratecV6进气口与车轮垫片结构

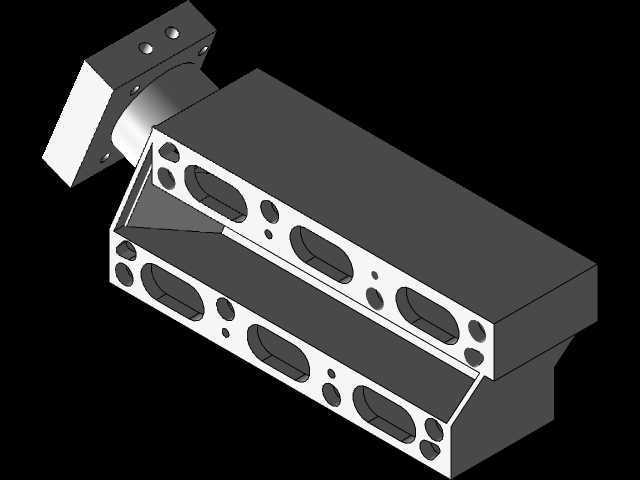

　　这套三维结构围绕福特Duratec V6动力单元的进气侧改造需求展开，主体包含长条形进气口本体、端部转接法兰以及配套车轮垫片相关结构。进气口本体采用上下分层的长腔布局，侧面按V6发动机两列气缸的进气顺序布置多组椭圆形气流通道，通道之间穿插圆形定位孔与螺栓过孔，既保证各缸进气支路的独立走向，也为后续与缸盖侧安装面贴合提供定位基准。端部法兰带有斜向过渡段，用于衔接节气门或进气软管方向，法兰面上的孔位按照实车安装边界排布，避免与周边线束、冷却管路发生干涉。

　　从实际装车场景看，这类结构主要用于发动机舱进气路径整理和轮距微调。进气口部分承担气流分配作用，长腔内壁需要保持连续过渡，减少急转弯造成的压损；椭圆形通道对应各缸进气窗口，孔距和开口角度直接影响进气脉冲的相互干扰。建模时先依据缸盖接合面确定主基准，再沿气缸列方向拉伸腔体，侧面开孔采用阵列与局部修正结合的方式，保证相邻通道壁厚均匀。端部斜法兰不是简单附加块体，而是通过曲面过渡与主腔体连接，过渡区壁厚需要兼顾成型工艺和安装刚度，防止螺栓压紧后出现局部变形。

　　安装边界方面，进气口总成的长度方向受发动机舱内防火墙、散热器后侧空间限制，高度方向要避开气门室盖和喷油器线束，外侧还需预留空气滤清器出口管路的转弯半径。法兰面螺栓孔围绕气道对称布置，拧紧后可让密封面受力更均匀；侧面小孔分别承担定位、固定和附属件安装功能，孔径与孔位在模型中保留了真实装配间隙。车轮垫片部分则关注轮毂接合面的平行度、中心孔同轴度以及螺栓孔分布圆，垫片厚度变化会改变轮距，同时影响轴承载荷力臂和转向时的轮胎擦碰风险，因此外形不能只按视觉加宽处理，必须核对轮毂、制动卡钳和翼子板内衬之间的间隙。

　　结构设计上，进气口腔体保留了较厚的外缘筋带，使长条形零件在温度循环和振动环境下不易翘曲；各气道之间的实体腹板形成天然加强结构，同时分隔不同气缸的进气气流。端部安装座通过加宽底面提高接触面积，斜向连接段在转折处设置连续圆角，避免应力集中。对于需要机加工或快速成型验证的部位，模型中法兰密封面、孔口和垫片两侧贴合面均按平整面处理，非装配区域则保留轻量化空腔。整体结构把进气导流、缸盖连接、管路转接和车轮安装补偿放在同一套数模逻辑中核对，能够用于干涉检查、装配流程演示以及改装件开发前期的空间验证。
