车载电机安装固定铰接支架结构

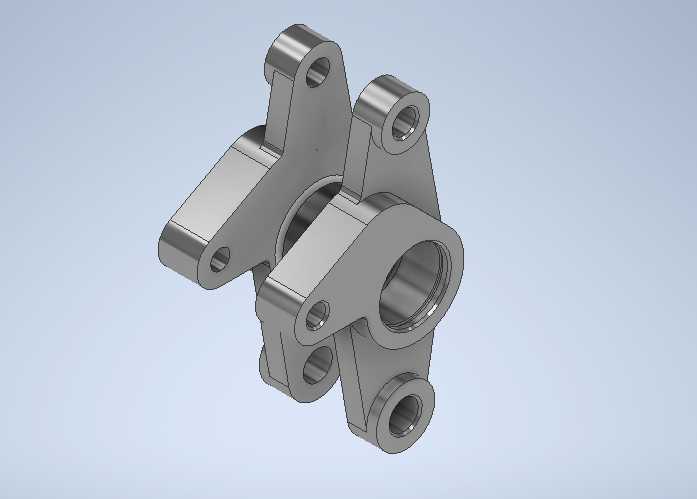

　　车载动力单元的安装固定，从来不是把电机往车架上一锁那么简单，尤其是布置在底盘随车身持续承受振动的工况里，支架本身既要承担动力总成的静态自重，还要消化车辆加减速、过坎、转向侧倾时反复叠加的交变载荷。这套铰接式安装支座的结构逻辑，正是围绕车载动力件的实际装接需求展开：中心大通孔作为主定位与轴系避让通道，周边伸出的多组耳板分别对应不同方向的连接点位，让单一铸件就能同时对接电机壳体、车架悬置点以及附属限位结构，省去了多块拼焊支架累积的装配误差。

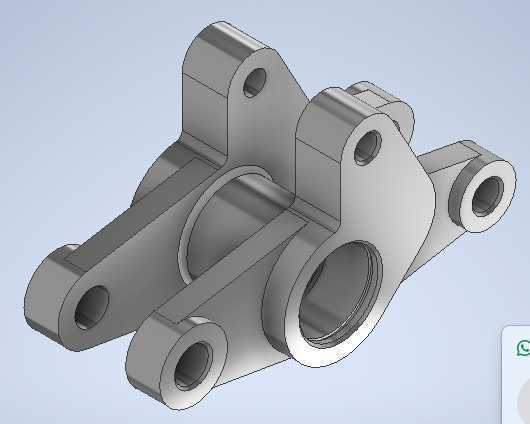

　　从受力路径看，中心环形筒体是整个零件的刚性核心，壁厚在建模时按悬臂载荷的弯矩分布做了梯度加厚，筒体内壁预留的台阶面既可以作为轴承外圈的轴向定位肩，也能适配衬套压装后的止推需求，避免动力轴运转时出现径向窜动。从筒体向外发散的每一条支臂，都没有采用等宽直板的偷懒造型，而是顺着载荷传递方向逐渐加宽，在靠近安装孔的位置局部隆起形成凸台，凸台厚度高出支臂本体平面，螺栓锁紧后螺母端面完全贴合在加工面上，不会因为支臂薄板变形出现预紧力松弛。

　　支臂末端的通孔全部做了同轴锪平处理，现场装配时不用再额外打磨漆面或者焊渣，螺栓穿入后轴线自然垂直于结合面。几组耳板的朝向并不在同一平面上：上方两支耳斜向延伸，对应车架纵梁下方的悬置安装点，侧向伸出的短耳用来连接限位拉杆，下方垂向的耳板则承接辅助设备的挂装重量，这种空间交错的布局让支架在X、Y、Z三个方向都形成约束，动力总成运转时的扭转振动不会集中在某一条螺栓上。

　　建模阶段的安装边界校核要优先于外观造型：先把电机本体的外轮廓、轴伸长度、接线盒朝向全部调入装配体，再反向推演支架支臂的伸展范围，保证耳板边缘和电机壳体之间留出不小于十毫米的工具操作空间，套筒拧螺栓时不会和电机散热筋发生干涉。中心孔的内径尺寸按照所选衬套的外径设定配合公差，压装后衬套内壁再穿入铰接销轴，销轴两端锁在车架支座上，让整个动力单元可以绕销轴产生微小转动，抵消车辆行驶中车架变形带来的强制位移，避免硬连接把壳体掰裂。

　　铸件的拔模斜度在三维造型时就一并做好，所有非加工面顺着模具开模方向给出一致斜度，支臂交接的内角全部加上铸造圆角，既方便钢水充型减少冷隔缺陷，也从根源上消除了直角处的应力集中。需要后期铣削的端面、镗削的内孔在模型里单独标注加工余量，毛坯阶段这些位置留出足够切削层，数控加工时一次装夹就能完成中心孔和周边关键凸台面的精加工，保证各孔位之间的位置度。

　　实际装车场景里，这类支架多用于底盘空间紧凑的车型，电机不能直接贴在车架平面上，必须通过多点铰接的方式悬浮固定，运转时的高频振动先经过支架本体的刚性衰减，再通过销轴处的橡胶衬套二次过滤，传递到车厢内的振动噪声会明显降低。设计过程中还要反复核对运动包络：车辆在极限颠簸工况下车桥相对车架上下跳动，支架连同电机整体的摆动轨迹不能和周边油管、线束、制动管路发生擦碰，支臂外轮廓的所有棱角都倒钝处理，即便维修人员近距离操作也不会划伤管线。整个零件没有多余的装饰结构，每一处凸台、每一条加强筋的走向都对应明确的受力需求，拿到模型后可以直接据此推导毛坯图、工程图纸和装配工装的定位基准。
