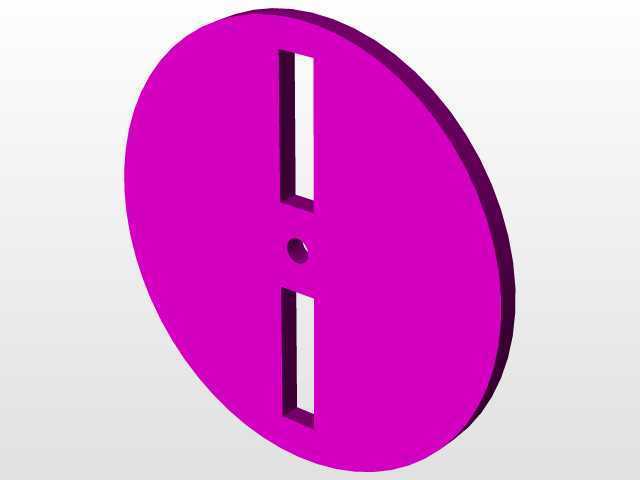

该零件呈现为一块具有一定厚度的圆形薄板,整体轮廓简洁,外圆连续,适合作为小型漫游车、教学演示小车或轻量化行走机构中的轮盘、侧板、隔板或安装基准件使用。圆形外缘在装配时能够减少边角干涉,也便于在有限空间内旋转、避让周边杆件,或者与圆弧外形的护罩、车架侧板相配合。零件中心附近设置有一个小孔,可用于销轴、螺钉、定位柱或转轴穿过,承担定位与连接作用;孔位位于圆盘几何中心区域,使两侧结构在受力时具有较好的对称性。
圆盘上沿同一竖直方向布置了两条长条形通槽,槽体分别位于中心小孔的上下两侧,槽宽一致,槽端轮廓规整,形成明显的直线调节通道。这类开槽结构在实际机构中常用于穿装紧固件、连接支架或调整组件位置。相比固定圆孔,长槽允许配合件沿槽长方向进行一定范围内的滑移,装配人员可以根据轮距、张紧程度、支撑位置或外部连杆角度进行微调,再通过螺母、垫片或压块锁紧。对于小型实验车、仿生移动机构或创客类行走装置而言,这种可调结构能够降低零件加工误差对整车装配的影响,也方便在后期测试阶段快速改变杆件安装位置。
从结构受力角度看,圆盘主体保留了较大的连续材料区域,两条长槽虽然削弱了局部截面,但槽体布置在中心轴线附近,并未破坏外圆主体的连续性。中心小孔与长槽之间保留有实体材料,可在销轴受力和槽内紧固件压紧时形成过渡承载区。若该件用于侧板,外圆边缘可作为外形边界,中心孔承担转动或定位功能,长槽则承担可调连接功能;若作为轮盘或中间隔板,长槽还可用于穿设皮带、连杆、拉线或传感器支架,使周边组件在圆盘两侧形成稳定连接。
设计时需要重点控制圆盘厚度与槽宽之间的关系。薄板厚度过小,紧固件压紧后容易产生局部翘曲;厚度过大,则会增加整车重量,并使长槽侧壁与螺栓、衬套之间的配合冗余变小。槽的两端应保留足够圆角或平直端部距离,避免开槽末端靠近外圆而形成薄弱边。中心孔与长槽之间的实体桥接区也不宜过窄,因为该处既可能承受转轴传来的径向力,也可能承受槽内连接件拉紧后的弯曲应力。实际建模时,外圆、中心孔和两条长槽均可采用草图驱动拉伸切除完成,特征树简单,便于后续按装配需求修改槽长、槽宽、孔径和板厚。
在安装边界方面,该零件的最大外包络为圆形轮廓,装配时需要在圆盘径向外侧预留转动和装配空间;两条长槽沿竖直方向延伸,紧固件或滑块的运动范围不得超出槽端,锁紧件的垫片外径应大于槽宽,以保证压紧面能够覆盖槽边。中心孔若安装转轴,应在两侧留出轴套、卡簧或螺母的位置;若仅作为定位孔,则需与定位销形成适当间隙配合。圆盘两侧面应保持平整,尤其是长槽周边和中心孔周边,作为贴合面时不宜出现明显凸起,以免影响支架、轮体或侧板的贴合精度。
该结构适用于教学机器人、简易漫游车、小型移动平台以及机构验证样机中。它不以复杂曲面取胜,而通过圆盘外形、中心孔和对称长槽的组合,实现定位、连接、调节和避让等多种功能。工程应用中可根据承载情况选用塑料板、铝合金板或薄钢板加工;若用于低速轻载场景,塑料件能够减轻重量并降低加工成本,若需要承受较大锁紧力或反复调整,则金属材料更能保证槽边和孔位的耐久性能。
