多铰接孔位集成式机械安装支座结构

　　在中小载荷机械传动与工位支撑场景里，这类多铰接点位集成的安装支座，常被布置在动力输出端与执行构件之间，承担转轴限位、连杆铰接、整机定位多重作用，既可以作为小型专用设备里的摇臂安装基准，也能在教学实训台、轻型工装夹具、非标自动化工位中作为核心连接载体，替代零散拼接的焊接支架，减少现场配焊带来的变形与定位偏差。

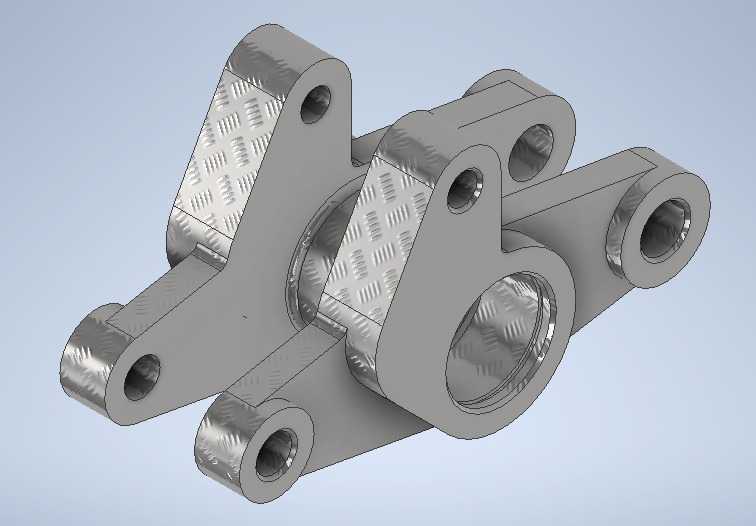

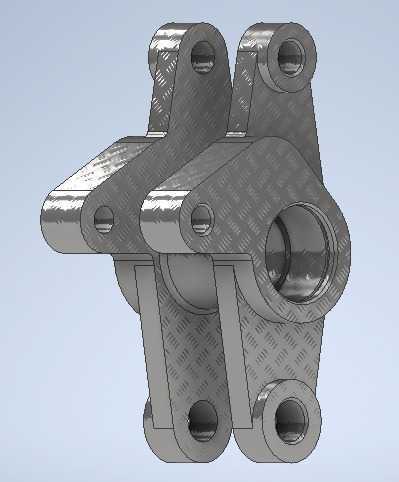

　　从实际装配边界来看，该构件整体采用一体化铸锻后机加工的成型思路，主体轮廓围绕中心大尺寸轴孔展开，中心通孔预留了足够的壁厚与同轴加工余量，孔内壁可直接装配衬套、滚动轴承或者回转销轴，为贯穿式转轴提供径向支撑，孔口两端预留的沉台结构可对轴承外圈做轴向限位，避免运转过程中衬套出现轴向窜动。围绕中心主孔向外延伸出五处独立的支耳结构，每一处支耳末端都加工有同轴通孔，不同支耳的孔位朝向、伸出长度、板厚均根据对应外接构件的运动轨迹做差异化布置：部分支耳孔轴线与中心主孔保持平行，用于连接平面四杆机构中的连杆、摆臂，传递平面内的摆动扭矩；部分支耳向斜上方抬升，孔位高度错开主体平面，可对接跨层布置的拉杆、限位销，避让周边运动构件的行程空间。

　　设计过程中首先要锁定的是中心主轴的安装轴线，以此为基准逐一标定各铰接孔的中心距、孔轴平行度、端面垂直度公差，所有支耳与主体衔接的位置都做了大圆角过渡，避免载荷集中在直角根部产生应力裂纹，支耳外侧的加厚凸台一方面为铰孔提供足够的啮合长度，让销轴受力时的剪切面分布更均匀，另一方面也可作为装配时的定位贴合面，和外接连杆的端面贴实后消除装配间隙。构件两侧延伸出的平直臂板并非等厚设计，靠近主孔的受力区段厚度更大，远离铰接点的外段适当收薄，在保证整体刚性的前提下控制整体重量，臂板表面预留的防滑纹理区域既可以在实训拆装时增加握持摩擦力，也能在部分需要贴附阻尼片、标识铭牌的工位提供附着基面。

　　现场安装时，支座的基准底面可贴合设备机架的安装台面，通过中心孔周边的工艺螺孔或者外接压块完成整机固定，各个支耳孔分别对应接入不同的传动杆件：穿入销轴后加装开口销或者轴用挡圈锁定轴向位置，多组铰接点位同步约束后，整套连杆机构可以围绕中心主轴完成预设角度的往复摆动，不会出现单一支架受力偏载导致的卡滞。相较于分体焊接的组合支架，这种一体化成型的安装支座省去了多零件拼接的对齐工序，所有孔位的位置精度在一次装夹加工中即可保证，长期往复载荷下也不会出现焊缝开裂、孔位错位的问题，适配教学演示、轻型传动工位、小型专用装备的支撑连接需求，结构紧凑且安装边界清晰，周边预留的空隙足以容纳杆件摆动时的运动包络，不会和相邻机架、管线产生运动干涉。
