车载燃油储油罐体结构设计

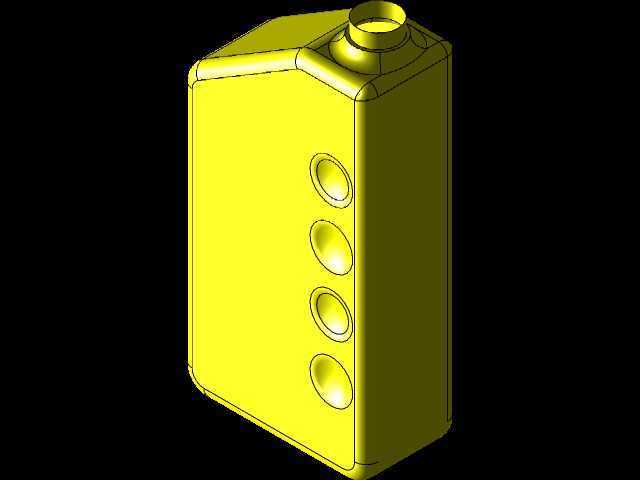

　　该结构围绕车辆燃油储存与布置需求展开，主体采用近似长方体的封闭箱体形态，在有限的车架或车身下部空间内争取较大的有效容积。箱体边角进行圆角过渡，避免尖锐折角造成应力集中，也有利于钣金成型、焊接密封以及后期表面防腐处理。顶部设置凸起的加注接口，接口周围形成局部加厚和过渡曲面，用于安装油箱盖、通气组件或加注管路；凸起结构同时提高口部刚度，减少装配拧紧时对箱体顶面的变形影响。

　　从实际装车场景看，这类储油罐体需要在底盘横梁、悬架、传动轴、排气管和车身护板之间确定边界。模型中箱体侧面布置了多组圆形内凹结构，这类凹窝并非单纯造型，而是兼具加强和避让作用：一方面，大面积薄板箱体在燃油晃动、内部压力变化和车辆振动下容易产生鼓胀或共振，环形凹窝能够提高侧壁抗弯刚度；另一方面，凹窝位置可对应周边管路、固定带或安装支架，减少突出件与箱体干涉的风险。侧壁凹窝采用圆滑曲面过渡，能够降低局部应力峰值，避免在冲压或滚塑成型过程中出现壁厚过度减薄。

　　设计时需要先确定箱体的安装姿态和离地间隙。底部应尽量保持平直或提供稳定支撑面，便于油箱箍带、托架和减振垫布置；顶部则需预留加油管、燃油泵、液位传感器、蒸气阀等部件的装配空间。加注口偏置在箱体一角，有利于在车身侧围或后部检修口处完成加油操作，同时让管路走向更短。箱体长宽高比例受底盘空间约束明显，过宽会影响通过性，过高会抬高燃油重心，过薄则会压缩容积并增加隔板布置难度，因此结构方案通常在容积目标、安装高度和碰撞安全边界之间平衡。

　　燃油在车辆加减速、转弯和颠簸工况下会产生明显晃动，箱体内部可根据该外形设置防浪板，将大容积分隔成若干连通区域。防浪板上需保留油液流通孔和排气孔，使燃油能够被油泵持续吸入，同时抑制液体冲击噪声。外部固定点宜布置在刚度较高的区域，如箱体边缘、圆角过渡区或加强凹窝附近，并通过金属箍带、橡胶垫和支架与车架连接。橡胶垫可以补偿制造公差、隔离振动，也能减少金属箱体与支架之间的摩擦腐蚀。

　　模型的曲面处理体现了容器类零件的典型建模思路：先建立箱体总体包络，再依据安装空间切角和倒圆；随后在顶部拉伸出加注颈，在侧壁构建阵列式凹窝，并检查相邻特征之间的最小壁厚和曲率变化。对于金属燃油箱，后续还需考虑焊缝走向、镀层防腐、密封面平面度以及耐压试验要求；对于塑料吹塑或滚塑方案，则要关注拔模角度、壁厚分布和材料耐油性。无论采用哪种工艺，箱体外部都应避免出现无法排水的低洼积液面，底部与运动件、高温件之间需保留足够安全间隙。

　　在整车系统中，该储油罐体不仅承担燃油容纳功能，还关系到重量分配、维护便利性和安全防护。接口位置要保证油泵模块或液位传感器能够拆装，箱体最低点应考虑排污或残余燃油处理，通气路径需防止燃油在倾斜状态下外泄。侧面加强凹窝与圆角外形共同提高了箱体的结构稳定性，使薄壁容器在轻量化前提下仍能适应车辆长期振动、内部油压波动和复杂道路工况。整体结构紧凑、特征明确，适合用于底盘布置校核、固定支架设计、燃油管路走向检查以及储油容器成型工艺分析。
