教学用铰接式机械连接支座结构

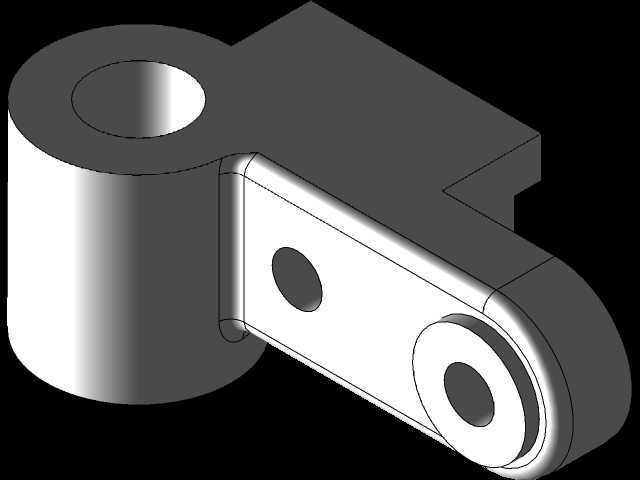

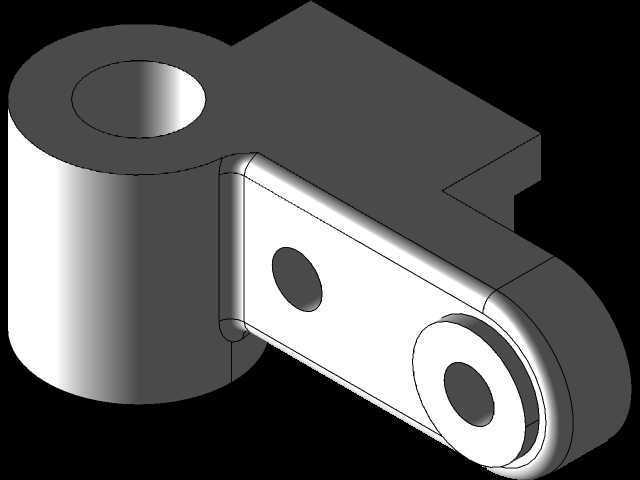

　　这款铰接式连接支座是面向机械基础教学场景开发的典型构件，在实训台架、简易传动演示装置以及小型轻工设备的连杆机构中都能见到同类结构的实际应用。构件主体采用一体化弯折式布局，左侧设置带同轴通孔的圆柱铰接筒，筒体内孔可穿入铰接销轴，作为整个构件绕固定轴回转的主铰接点位，圆柱筒的轴向长度预留了足够的配合面，销轴装入后不会出现侧向偏摆，端面与相邻安装板之间预留0.5至1毫米的间隙，避免转动过程中发生端面摩擦卡滞。构件向右延伸出平直的连接臂段，臂身中部开设贯通安装孔，可穿入锁紧螺钉完成中间点位的限位固定，也可作为辅助连杆的铰接点位使用，臂段的上下表面做了等厚处理，壁厚均匀分布，在保证整体结构刚性的前提下尽可能降低构件自重，

　　弯折过渡位置全部采用圆角顺滑衔接，没有尖锐的应力集中棱角，当构件承受往复摆动带来的交变载荷时，过渡圆角可以分散应力，避免长期使用后在弯折处产生疲劳裂纹。构件最右端设置带同轴通孔的次级铰接耳座，耳座的内孔尺寸与左侧主铰接筒形成孔径差，可适配不同直径的连接销轴，用来对接外部摆杆、拉杆或者联动构件，两个铰接点位的中心距经过标准化设定，和教学实训常用的连杆机构尺寸参数完全匹配，学员在组装曲柄摇杆、双摇杆等典型机构时，可以直接将该构件作为连架杆或者连杆使用，不需要额外二次加工修配。从安装边界来看，构件左侧圆柱筒的外圆直径、整体轴向宽度、右侧耳座的外轮廓厚度都控制在实训台架的安装槽容纳范围内，连接臂向下、

　　向右延伸的轮廓不会和台架上的其他相邻构件发生运动干涉，构件摆动到左右极限位置时，臂身与固定基座之间预留了足够的安全间隙，全程不会出现磕碰剐蹭。设计过程中优先考虑了教学场景的易加工特性，所有孔位均为同轴直孔，没有复杂的异形内腔或者曲面特征，学员既可以通过铣削、钻削工序完成实体加工，也可以直接通过3D打印快速制作出实物样件，用来验证机构运动逻辑。构件的上部延伸出块状安装基面，该基面可以贴合固定在设备的安装立面上，也可在基面上加装限位挡块，用来约束构件的摆动行程，当机构运行到设定极限位置时，挡块与基面接触即可完成机械限位，不需要额外加装复杂的电控限位元件。在实际教学演示中，该构件可以直观展示铰接副的配合原理、

　　应力传递路径以及连杆机构的运动转换逻辑，学员通过测量不同铰接点位的间距、更换不同孔径的销轴，就能快速验证杆长参数对机构输出摆角、行程的影响，把抽象的机械原理理论转化为可实操、可观测的实体结构，帮助初学者建立机械结构空间构型的认知，掌握铰接类构件的设计要点与安装配合要求。
