双螺旋金属艺术摆件创意造型

　　这套双螺旋形态的金属质感造型构件，最初的建模出发点并非面向某台量产工业设备的装配工位，而是从工业美学与机械结构练习结合的角度切入，把日常机械设计里常用的扫掠、空间曲线拟合、曲面连续过渡这些建模手法，落到一个具备展示属性的实体造型上。在实际工程场景里，这类空间扭转的双螺旋结构并非只具备观赏价值，类似的螺旋扭转骨架逻辑，常出现在静态混合器的内部流道单元、柔性输送线的导向扭轨、特种换热元件的扰流芯体，以及展厅里的工业主题艺术装置中。做结构设计的人都清楚，空间双螺旋构件最难处理的不是画出两条盘旋曲线，而是两条主肋之间连接横档的相位匹配，每一根横向支撑都要顺着两条螺旋肋的扭转角度同步偏转，一旦横档的端面法向没有和肋条的曲面切线对齐，后续做实体合并或者壁厚抽壳时，就会在交接位置出现碎面、非流形边，甚至3D打印或者机加工后出现应力集中的尖角。

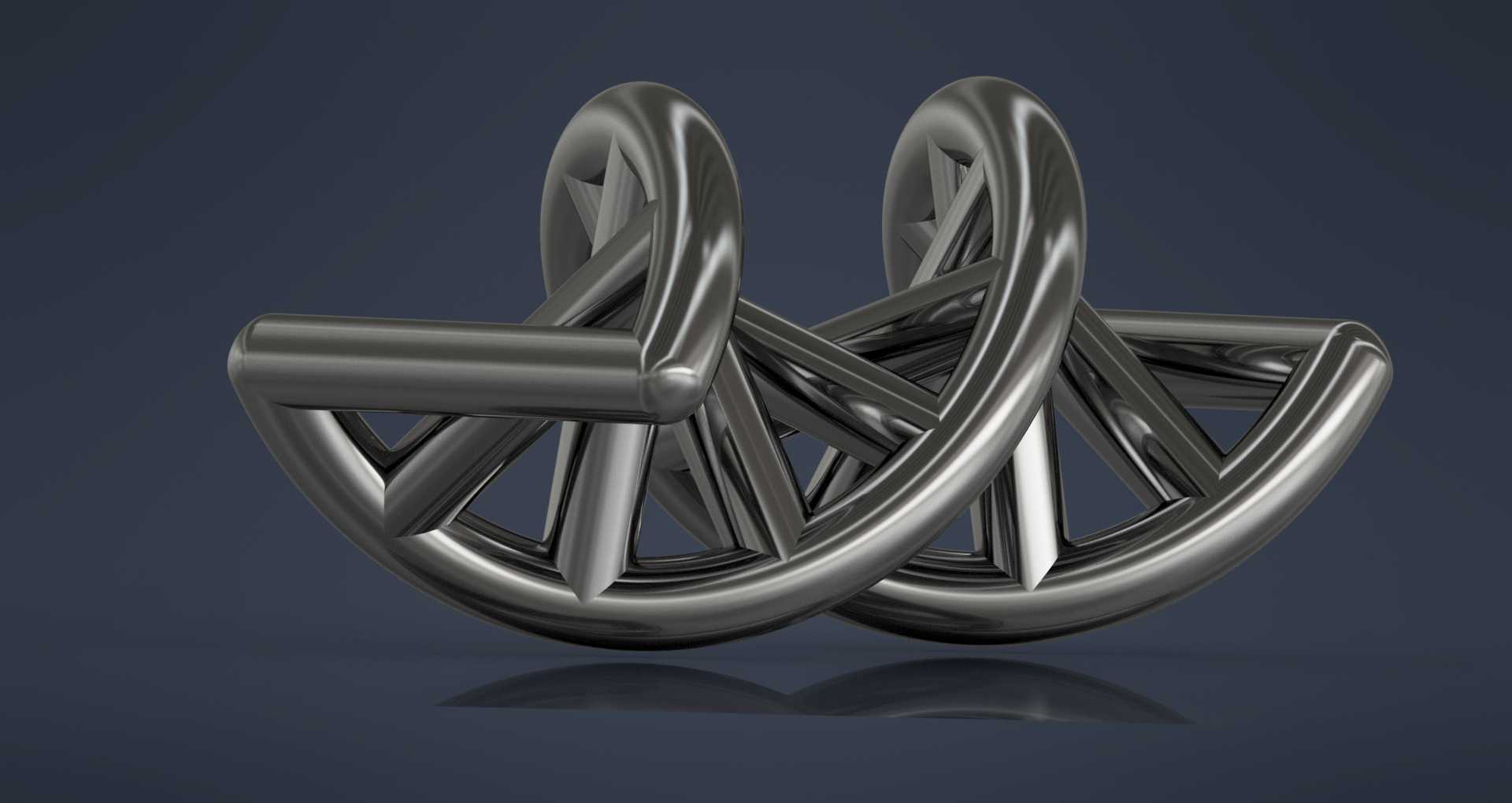

　　从外形边界来看，这个造型整体占据的空间是一个近似椭球的包容区域，两条主螺旋肋从底部的汇聚位置向上向外舒展，在中段达到横向延展的最大宽度，再向内收束形成顶部的弧面闭环，没有突兀的外伸尖角，所有外露棱边都做了大圆角顺滑过渡。如果把它作为展厅摆件落地使用，底部需要预留一块平整的安装贴合面，可直接搭配圆形金属底座，底座上开四个沉头孔固定在展台台面，安装时要注意整个造型的重心落在双螺旋底部交汇区域，横向外伸的弧段虽然视觉上有悬挑感，但因为实体壁厚均匀，整体重心偏下，不需要额外加装配重块就能稳定放置。要是把这类螺旋结构衍生到工业混合设备内部，尺寸边界就要跟着管道内径做适配，螺旋肋的外径要比管道内壁小1到2毫米的装配间隙，横档的数量和螺距要根据介质混合需求调整，螺距越小扰流效果越强，但介质流过的阻力也会同步上升。

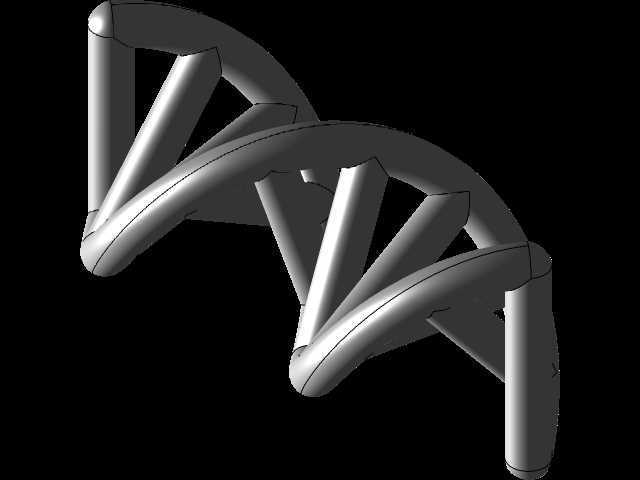

　　建模过程中首先搭建的是空间螺旋路径，没有直接用规则圆柱螺旋线，而是给螺旋半径做了渐变参数，从底部到中段半径逐步放大，从中段到顶部再缓慢收窄，让整体轮廓呈现饱满的弧形张力。肋条的截面选用了带圆角的矩形截面，而非圆形截面，这是因为矩形截面在扭转后能形成更具层次感的光影面，金属材质渲染时会出现连续的高光带，更能体现曲面的流畅度；如果是工业扰流应用场景，矩形肋条的扰流切割作用也比圆杆更强，能让通过的流体不断被分割、转向、混合。横档部分同样采用等截面扫掠，每根横档的两端都延伸进主肋实体内部足够深度，避免布尔运算后出现接触面仅为零厚度的假结合，这一点在后续做有限元受力分析时尤其重要，要是结合深度不足，网格划分到交接位置就会出现节点不连续，算出来的应力结果完全没有参考价值。

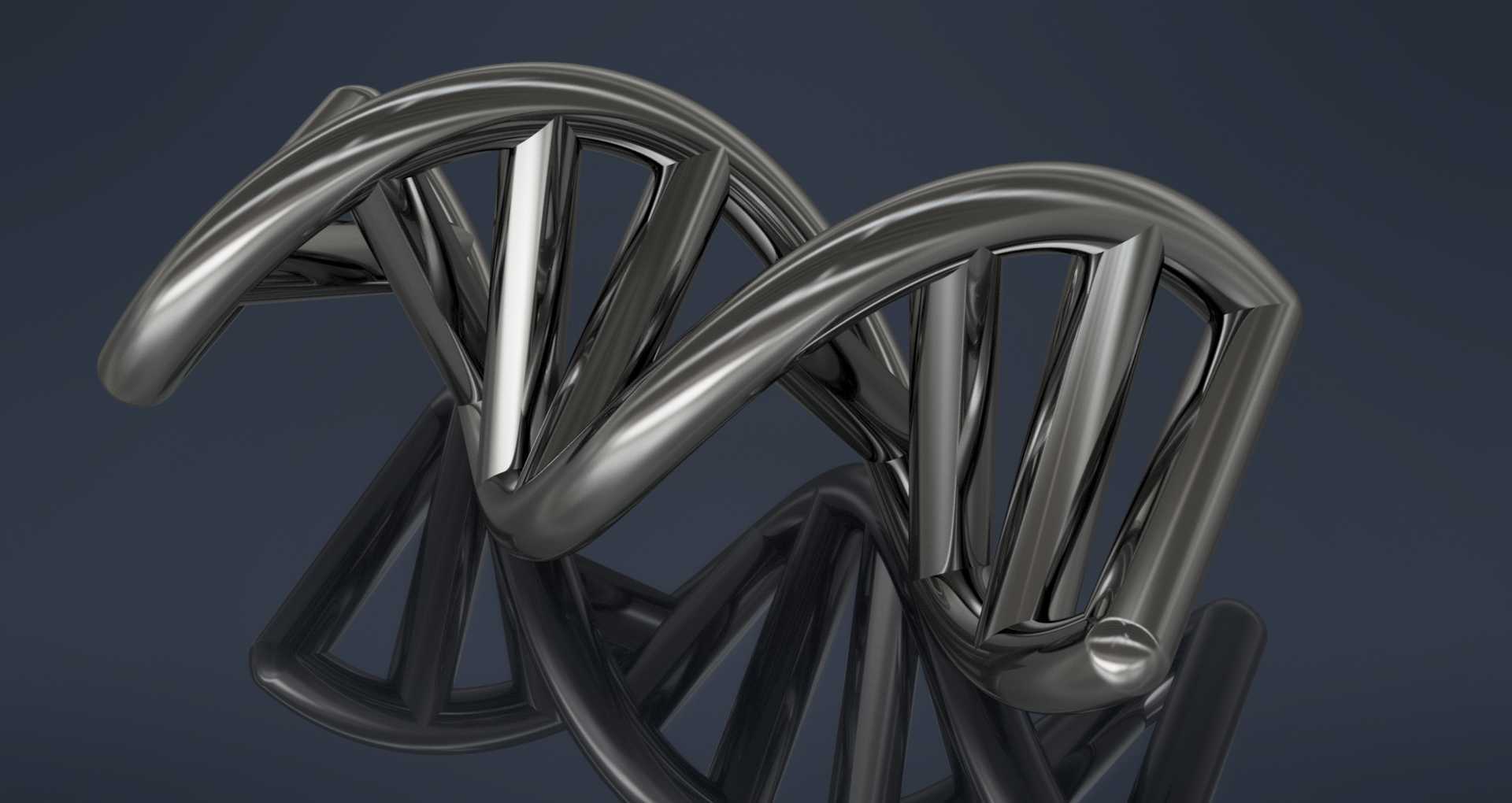

　　表面处理的思路也结合了实际使用场景区分，作为艺术摆件时，外表面可以做抛光镀铬或者不锈钢镜面处理，所有曲面的G2连续要做到位，反光才不会出现扭曲断层；如果是工业设备内部的扰流构件，表面则做喷砂哑光处理，降低物料挂壁的概率，同时边角的圆角不能小于R2，避免长期受介质冲刷出现磨损缺口。整个造型没有复杂的内部腔体，不管是采用五轴铣削加工、金属3D打印，还是拆分后做铸造再焊接拼接，都具备不错的工艺可行性，拆分时可以沿着螺旋的对称面把构件分成左右两部分，加工完成后在横档的隐藏位置做焊接打磨，外表面不会露出拼接焊缝。在装配校验环节，只需要核对底部安装面的平面度，以及整体轮廓和外围防护罩的间隙，螺旋外弧面距离周边遮挡结构至少保留30毫米以上的空间，避免搬运安装过程中划伤表面，也能让展示时的光影效果不受遮挡。这类造型练习同时覆盖了空间曲线构建、曲面质量检查、工艺适配优化几个核心能力，对机械设计从业者掌握复杂异形构件的建模逻辑有很实际的参考意义。
