DIY可调式活动扳手金属板拼装结构

　　这套可调式扳手结构围绕日常拆装与手工制作场景展开，主体采用金属板材切割拼装的思路完成，没有沿用常规锻压活动扳手的一体式厚重钳体，而是把钳口、滑动调节块、导向齿条、握持段拆分成若干可独立加工的板件与标准紧固件，适合利用边角金属板、铆钉、螺栓等日常零件进行组合制作。从实际用途看，它面向小规格螺母、管件、薄板件的夹持与旋拧，钳口开口可沿扳手长度方向连续调整，能够覆盖一定尺寸范围内的六角件、圆杆件和扁平工件，在维修工位、家庭工具箱、教学实训以及手工DIY场景中都能承担基础夹持任务。

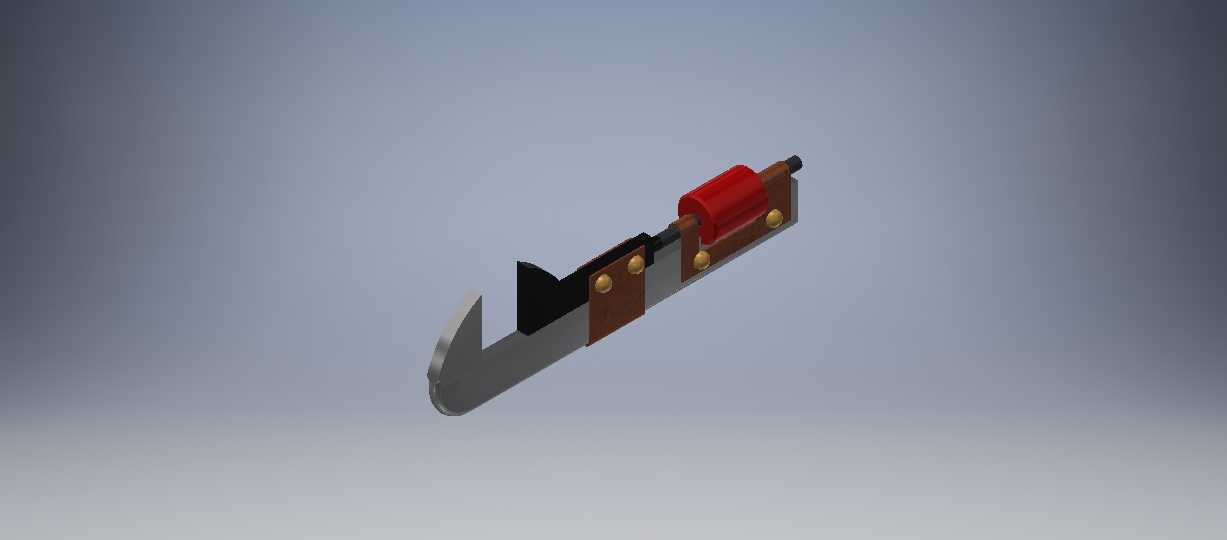

　　结构布置上，固定钳口与长条形扳体前段整合，钩形开口承担主要受力面，活动钳口通过嵌装在扳体导向槽内的滑块实现平移。滑块下方配合调节蜗杆或齿条式限位结构，转动调节件时活动钳口沿导向方向进退，从而改变开口宽度。模型中可见多组圆形紧固点，用于将分层板件、限位片和调节座压紧固定，这些点位同时承担装配定位与载荷传递作用。红色握持组件位于扳体后段，通过支架和紧固件与金属主体连接，既增加握持辨识度，也能在施力时改善手部接触感。

　　设计思路重点在于降低制作门槛。常规扳手需要锻造成型和热处理，而该方案更偏向线切割、激光切割、锯锉加工或钣金拼装：板件轮廓可从平面图样直接展开，钳口工作区通过局部加厚或叠片方式提高强度，导向槽采用长圆孔或矩形槽约束滑块行程。装配时先将固定钳口与主扳体对齐，再放入活动滑块和调节件，最后用销轴、螺栓或铆钉锁定各层板件。这样的结构便于学习者理解活动扳手的开口调节原理，也方便在没有大型锻造设备的条件下完成实物验证。

　　从受力路径看，旋拧螺母时，扭矩从握持段传入扳体，再由固定钳口和活动钳口两个夹持面传递到工件。钳口内侧需要保留足够的咬合棱边，避免工件打滑；滑块与导向槽之间应控制合理间隙，间隙过小会使调节卡顿，间隙过大则会在受力时产生晃动并降低夹持精度。紧固点的位置不宜靠近板件边缘，以免局部应力集中造成板材撕裂；红色握持件与金属支架的连接区也应保留足够边距，防止大力扳动时紧固件拔出。

　　外形与安装边界方面，扳手整体呈细长条状，前段为开口钳头，中段为滑动调节区，后段为握持区，三维布局中各零件沿扳体厚度方向分层叠装。活动钳口的最大开口由导向槽长度和滑块行程共同决定，设计时需要在开口范围与扳体刚性之间取得平衡：导向槽过长会削弱主扳体截面，过短则限制可夹持工件尺寸。板件厚度、叠层数量以及销轴直径应根据目标工件规格匹配，用于小零件拆装时可采用较薄板件，若面向较大扭矩，则应增加钳口叠层厚度并加宽握持段。

　　在三维建模过程中，钳口弧线、滑块台阶、导向槽和紧固孔需要保持清晰的配合关系。固定钳口与活动钳口的夹持面应近似平行，滑块运动方向要与开口变化方向一致，调节件轴线应可靠定位，避免装配后出现偏心。红色握持件可作为独立子装配处理，便于后期更换材质或调整握持长度。整体模型不仅呈现了扳手的外观，更把平面板材成型、分层装配、可调机构和手动工具受力逻辑结合在一起，适合作为五金工具结构设计、钣金拼装练习以及手动调节机构教学的参考对象。
