KTM越野摩托后桥四槽锁紧止退螺母结构

　　这套环形锁紧止退螺母结构，主要面向大排量越野摩托车后桥轮毂轴端的轴向锁止工况，在非铺装路面高频冲击、泥水侵蚀、持续交变载荷的使用环境里，承担把后桥轴承内圈、轮毂安装座牢牢压紧在轴肩定位面上的核心作用，避免车辆在飞坡落地、急加速急减速、后轮侧向打滑受力时，轴端螺纹出现松退、轴承游隙窜动、轮毂摆振等故障。

　　从实际装配逻辑来看，普通六角锁紧螺母在越野摩托后桥场景里存在明显短板：后桥轴端周边空间被链轮座、刹车卡钳支架、后摇臂侧板挤占，常规扳手的摆动行程不足，而且越野工况下整车持续承受高频振动，仅靠螺纹预紧摩擦力防松，长时间使用后预紧力衰减概率很高。这款四槽锁紧母采用整体环形薄壁结构，外周整圈没有突出的六角扳拧边，而是在螺母朝向外侧的端面上均匀加工出四个径向锁槽，装配时先把螺母拧到轴端螺纹上，通过勾型扳手或者专用销钉扳手卡入槽位施加扭矩，把轴承预紧力调整到厂家规定区间，之后再配合轴端配套的止退锁片，把锁片的凸耳弯折卡入其中一个锁槽内，锁片本身通过内花键或者卡口结构和后桥轴保持周向固定，这样螺母和轴之间就形成了硬性周向止转约束，哪怕螺纹间的摩擦力因为振动出现衰减，锁片凸耳也会直接挡住螺母的转动路径，彻底杜绝松退风险。

　　建模过程中首先要锁定的核心边界是螺纹配合尺寸，内螺纹参数必须和KTM四轴越野车型后桥输出轴的外螺纹完全匹配，螺纹的大径、中径、小径公差都要参照摩托车轴类紧固件的通用精度要求，预留足够的装配余量，既不能出现旋合卡滞，也不能因为螺纹配合间隙过大导致压紧后偏心。螺母的轴向厚度需要结合后桥轴端的螺纹有效长度、轴承内圈厚度、轮毂套筒的堆叠尺寸来设定：螺母拧紧后，内螺纹的全部有效旋合长度都要覆盖轴端螺纹段，同时螺母压紧端面要完全贴靠在轴承内圈或者间隔套筒的端面上，不能出现局部悬空；螺母外侧端面不能超出轴端的锁紧垫片安装位，避免和外部的轮毂防尘盖、链轮固定螺栓发生运动干涉。

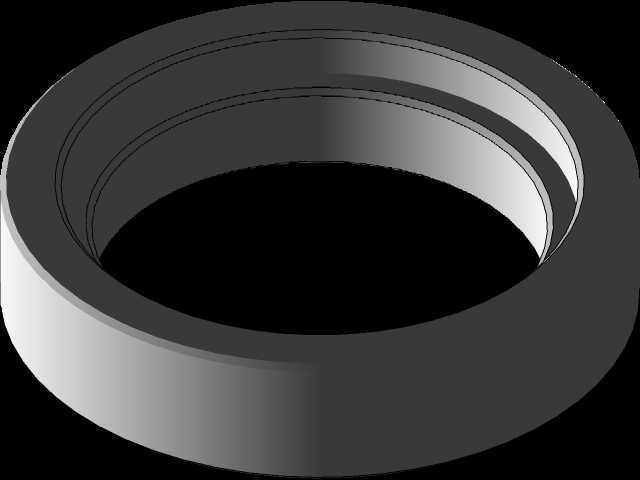

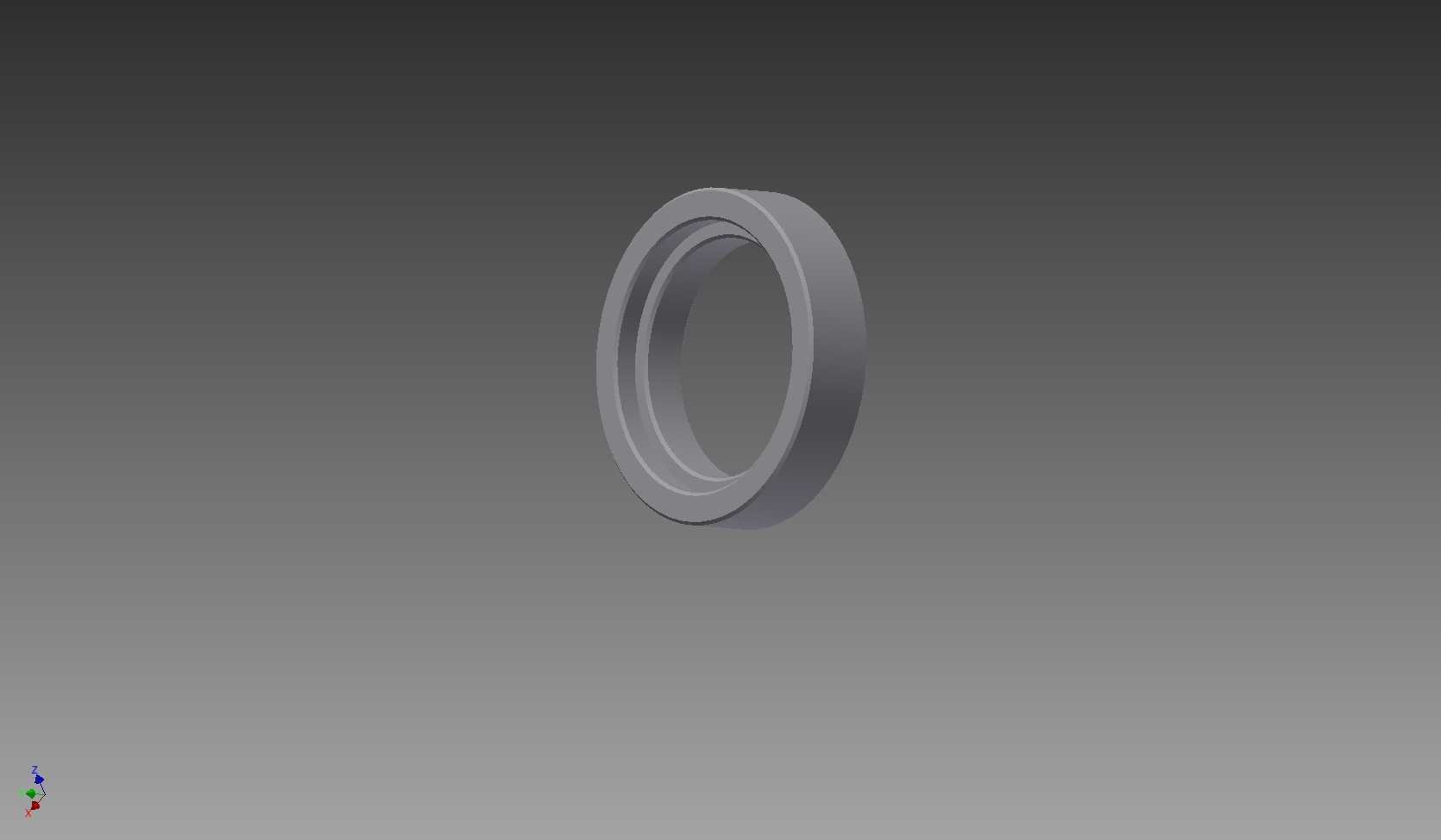

　　螺母本体的外形采用大直径薄环设计，相比同螺纹规格的标准六角螺母，它的压紧接触面积更大，轴向预紧力可以更均匀地分散到轴承内圈端面上，不会因为局部压强过大把轴承内圈压出形变，也能让轴承的预紧游隙控制更稳定。外周轮廓做了圆滑过渡，没有尖锐的突出棱角，在车辆穿越泥地、砂石路段时，泥水、杂草、碎石不容易卡在螺母和周边部件的缝隙里，后期维护拆解时清理难度更低，也避免突出棱角在车辆侧滑磕碰时被地面异物直接撞击变形。端面上的四个锁槽沿圆周90度均匀分布，槽的宽度、深度要和止退锁片的凸耳尺寸匹配，槽底做圆角处理避免应力集中——因为螺母在承受轴向预紧力时，开槽位置本身是应力薄弱点，如果槽位加工出尖角，长期受交变载荷容易从槽根位置出现裂纹，圆角过渡可以大幅提升零件的抗疲劳寿命。

　　设计时还需要考虑装配工艺性：四个均布的锁槽意味着操作人员在调整预紧扭矩时，每转动90度就有一个锁止位置可以匹配锁片凸耳，不需要把螺母反复转动很大角度去找锁止位，在野外赛场紧急维修、没有全套工位器具的场景下，装配调整的效率会高很多。螺母的两个端面都要求有较高的平面度和粗糙度，压紧端如果平面度超差，拧紧后会给轴承内圈施加倾斜的附加载荷，会导致轴承运转时滚动体受力不均，提前出现点蚀磨损；外侧端面则要和止退锁片平整贴合，保证锁片受力均匀，不会出现凸耳弯折后局部悬空断裂的问题。

　　从工况适配角度，这类锁紧结构和普通民用道路车辆的轴端螺母设计取向完全不同：街车行驶路面平稳，振动幅值低，用普通开槽螺母配开口销就可以满足防松需求，但越野赛车后桥承受的冲击载荷峰值可以达到静态轴荷的数倍，飞坡落地瞬间后轮的轴向冲击力、链条传动的交变拉力、刹车时的制动力矩都会叠加到轴端螺纹副上，这种四槽配合锁片的刚性止退结构，不会像尼龙嵌件锁紧螺母那样因为高温、泥水老化出现防松性能衰减，也不会像螺纹胶那样在拆解时需要高温加热、清理残胶，非常适合赛事场景下频繁维护、反复拆装的使用需求。建模时还要同步核对螺母的外周最大直径，这个尺寸必须小于后轮毂中心孔的内通径，保证整个螺母可以从轮毂中心孔侧顺利装入、取出，不需要在拆解维护时把整个轮毂、轴承总成完全敲散，大幅降低赛后保养的工时。零件的材质选型一般对应高强度合金钢，表面做发黑或者镀锌钝化处理，兼顾结构强度和防锈能力，三维结构里所有倒角、退刀槽的位置都要和实际机加工工艺对齐，内螺纹的退刀槽不能干涉螺纹旋合，端面槽的加工走刀路径也要在模型里预留出足够的刀具空间，避免设计出来的结构无法通过常规车削、铣削工序加工成型。
