车用发动机启动马达总成结构设计

　　在商用车、工程机械以及固定式柴油动力机组的现场运维场景里，启动环节的可靠性直接决定整套动力系统能不能快速投入作业。这款功率标定为8.7千瓦的启动装置，核心作用是在发动机静置状态下，通过直流电机输出大扭矩，带动发动机飞轮齿圈越过压缩行程，让缸内混合气达到点火所需的曲轴转速，完成整机点火启动。

　　从整机布置的边界条件来看，这类启动马达通常安装在发动机缸体侧面的预留法兰位，安装面需要和缸体上的定位止口严格同轴，保证驱动齿轮伸出后可以准确和飞轮齿圈啮合。建模过程中首先要锁定的就是安装法兰的孔位分布、止口直径以及马达本体和缸体、油底壳、周边线束管路之间的安全间隙——发动机运行时存在小幅振动，周边管路也会有热膨胀位移，马达外壳和相邻部件之间必须预留足够的避让空间，避免运行中出现干涉摩擦。

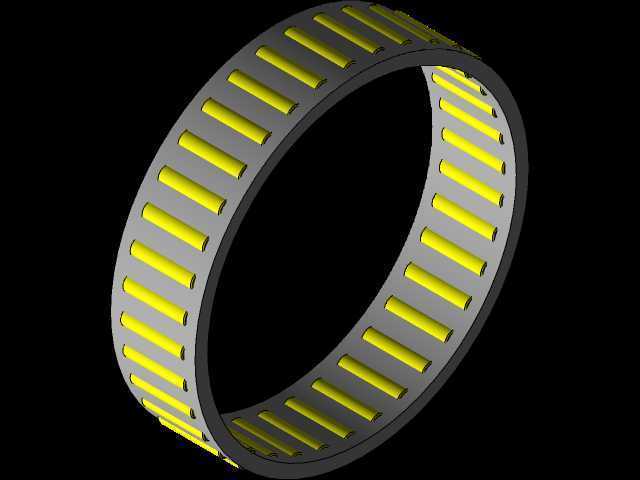

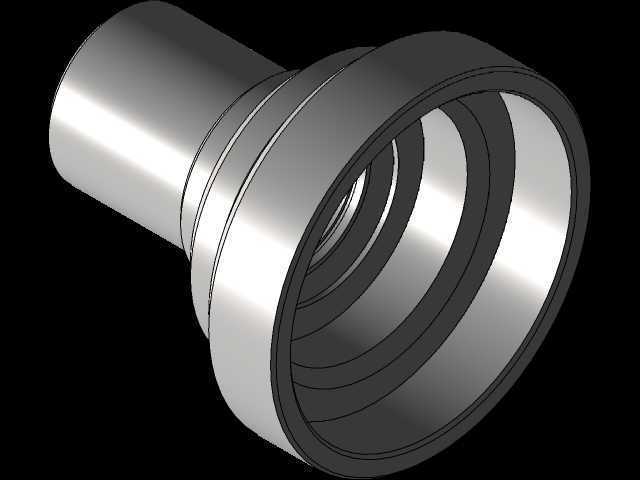

　　结构层面，整套装置可以拆分为直流驱动电机、电磁吸合开关、单向超越离合器、驱动滑移齿轮这几个核心模块。电磁开关在接收到启动信号后会同时完成两个动作：一方面通过拨叉推动驱动齿轮沿轴向滑移，和飞轮齿圈完成端面啮合；另一方面在齿轮到位后接通主电路，让电机转子输出扭矩。这里的单向离合器是非常关键的保护结构：发动机点火成功后，曲轴转速会瞬间反超马达的驱动转速，超越离合器会自动打滑脱开，防止飞轮反过来拖动电机转子超速旋转，烧毁电枢绕组。

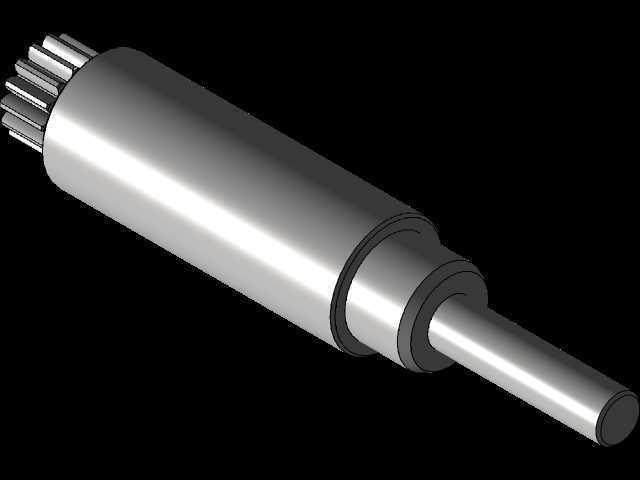

　　设计驱动齿轮的啮合行程时，需要结合飞轮齿圈的轴向位置反复校核：齿轮伸出的全行程既要保证全齿宽都能进入啮合，传递最大扭矩时不出现齿面局部受力崩齿，也要保证退回后齿轮和齿圈之间留有足够的侧向间隙，发动机正常运转时两者完全脱离接触，不会出现不必要的磨损。齿轮的齿形参数、模数都要和配套飞轮齿圈完全匹配，侧隙控制在合理区间，侧隙过小会出现啮合卡滞，侧隙过大则启动瞬间会产生明显的冲击打齿，缩短齿面寿命。

　　电机本体的散热结构也结合车载工况做了对应设计：启动马达属于短时工作制部件，单次启动持续时间通常不超过十几秒，但启动瞬间的电流可以达到数百安培，电枢绕组和碳刷部位会在短时间内产生大量热量，因此外壳的加强筋既承担结构加强作用，也拓展了散热面积，同时外壳的防护结构要能抵御机舱内的泥水、油污飞溅，适配野外作业的复杂环境。

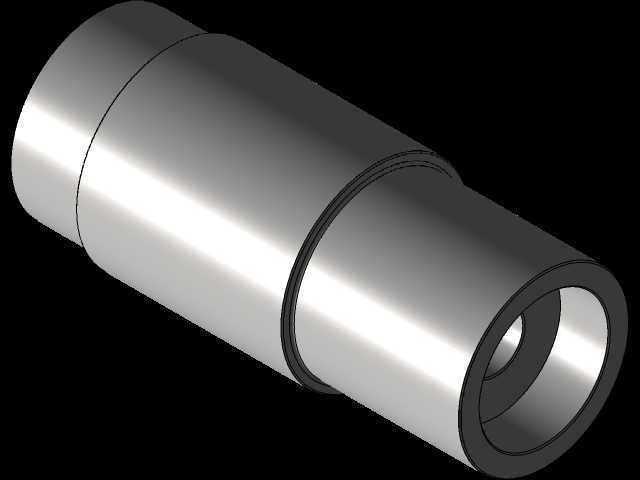

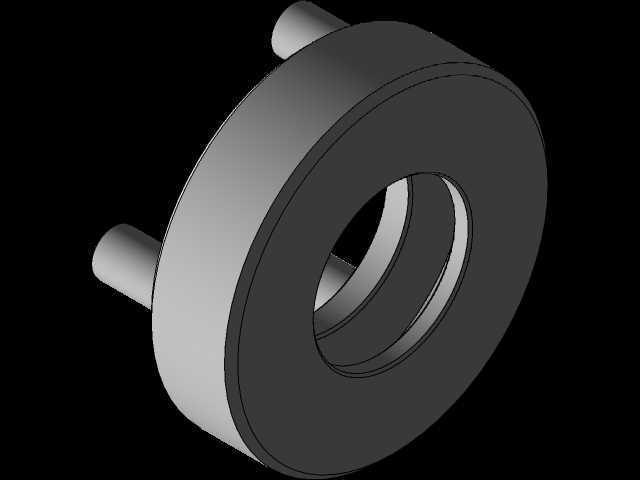

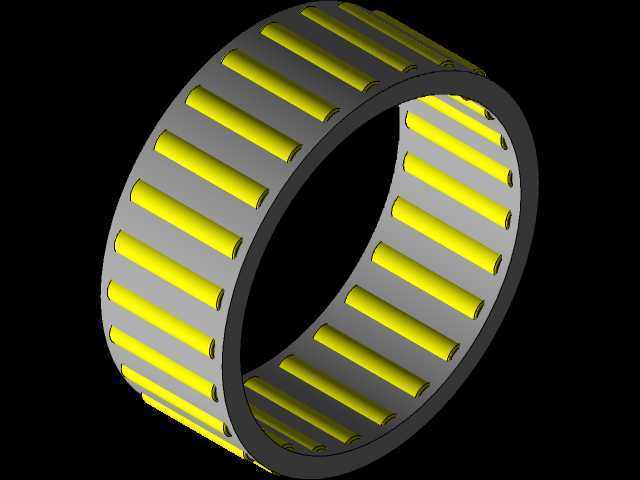

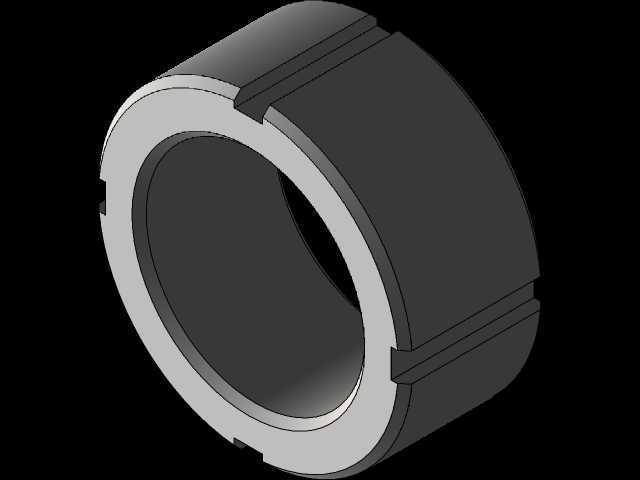

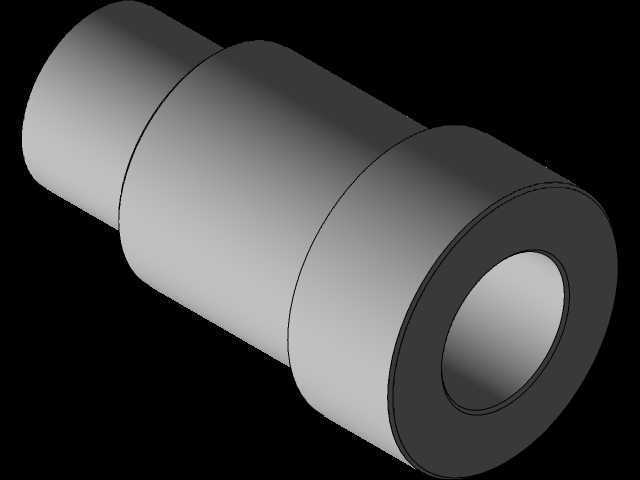

　　在三维建模的细节处理上，电机壳体的定子安装位、转子的轴承支撑位、前端盖和后端盖的同轴度公差都需要在装配模型里明确标注，电磁开关的接线柱位置要预留出电瓶主线束、启动控制线束的安装操作空间，保证整车装配时工人可以顺利拧紧紧固螺母，后期检修更换时也不用拆解周边大部件。拨叉的铰接支点、回位弹簧的安装槽位都按照实际装配关系做了完整还原，拨动齿轮的运动行程可以在三维环境里做运动仿真模拟，验证全行程里有没有卡滞点，齿轮和齿圈的啮合接触面积是否符合设计要求。

　　针对不同动力机型的适配场景，这款启动装置的安装法兰角度、接线柱朝向都可以在基础模型上快速调整，匹配不同缸体的布置需求，不管是配套重型卡车的大排量柴油机，还是工程机械设备的动力单元，都能在低温、大负载的启动工况下稳定输出扭矩，避免出现启动无力、打齿、马达不回位这类常见故障，为整套动力系统的启动可靠性提供结构支撑。
