V6发动机气门室塑料盖结构设计

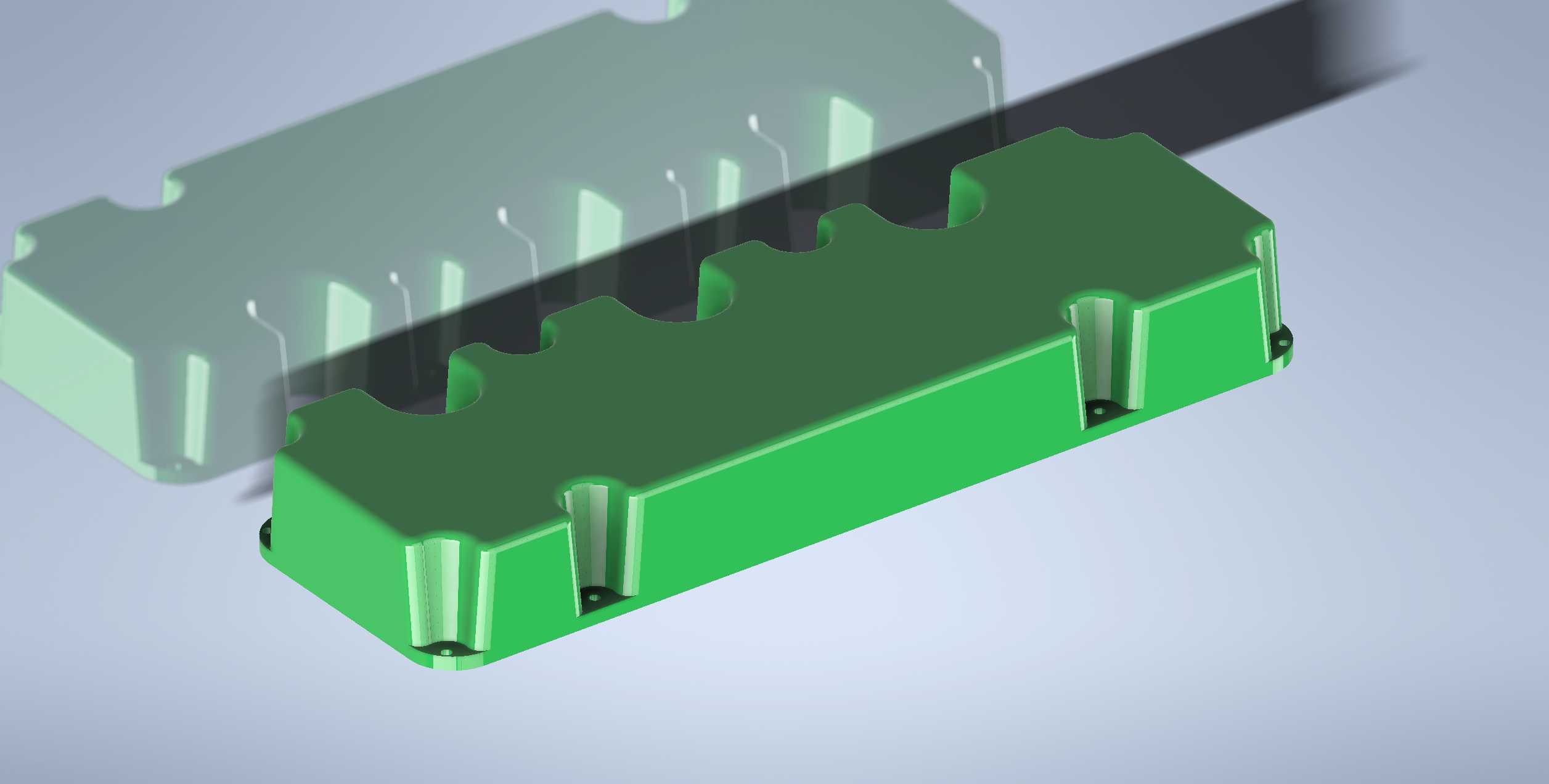

　　气门室盖位于发动机上部，直接覆盖气缸盖顶部的气门机构区域，是动力总成外观与功能兼顾的典型覆盖件。该件围绕V6发动机的两列气缸布置进行造型，顶面呈现连续起伏的波浪形轮廓，对应各缸气门、凸轮轴或点火组件的上方避让需求；侧面设置加强筋、安装凸台和局部镂空结构，在控制重量的同时保证罩盖刚度。

　　从实际用途看，气门室盖的首要任务是封闭气门室，防止机油外泄，并将曲轴箱通风产生的油雾与气流约束在规定通道内。塑料材质相比传统铝合金冲压或压铸罩盖，具有重量轻、成型自由度高、隔音降噪效果好等特点，因此在乘用车发动机上应用广泛。设计时不能只把它当作外观罩壳，而要同时考虑密封、装配、热变形、振动响应和维修可达性。

　　密封边界是该类零件的核心。罩盖下沿通常沿气缸盖结合面形成闭合轮廓，通过螺栓压紧点将橡胶密封条或成型 gasket 压在配合面上。建模时需要重点控制法兰面的平面度趋势、螺栓孔分布间距以及局部压紧区域的刚度。若螺栓间距过大，或法兰在两固定点之间缺乏支撑，发动机热态运行后容易出现局部翘曲，造成渗油。图中罩盖边缘的厚壁法兰与转角过渡，就是为了让压紧力更均匀地传递到密封带。

　　安装边界方面，罩盖外形必须避开缸盖上的火花塞孔、喷油器线束、凸轮轴位置传感器、加油口、通风管接口以及周边附件。顶面多个弧形凹位并非单纯装饰，而是为上方点火线圈、线束插头或进气管路预留空间。侧壁上的凸台可用于固定管路支架、线束卡扣或通风装置；底部安装孔需要与缸盖螺纹孔一一对应，孔位公差需结合密封条压缩量和装配顺序确定。

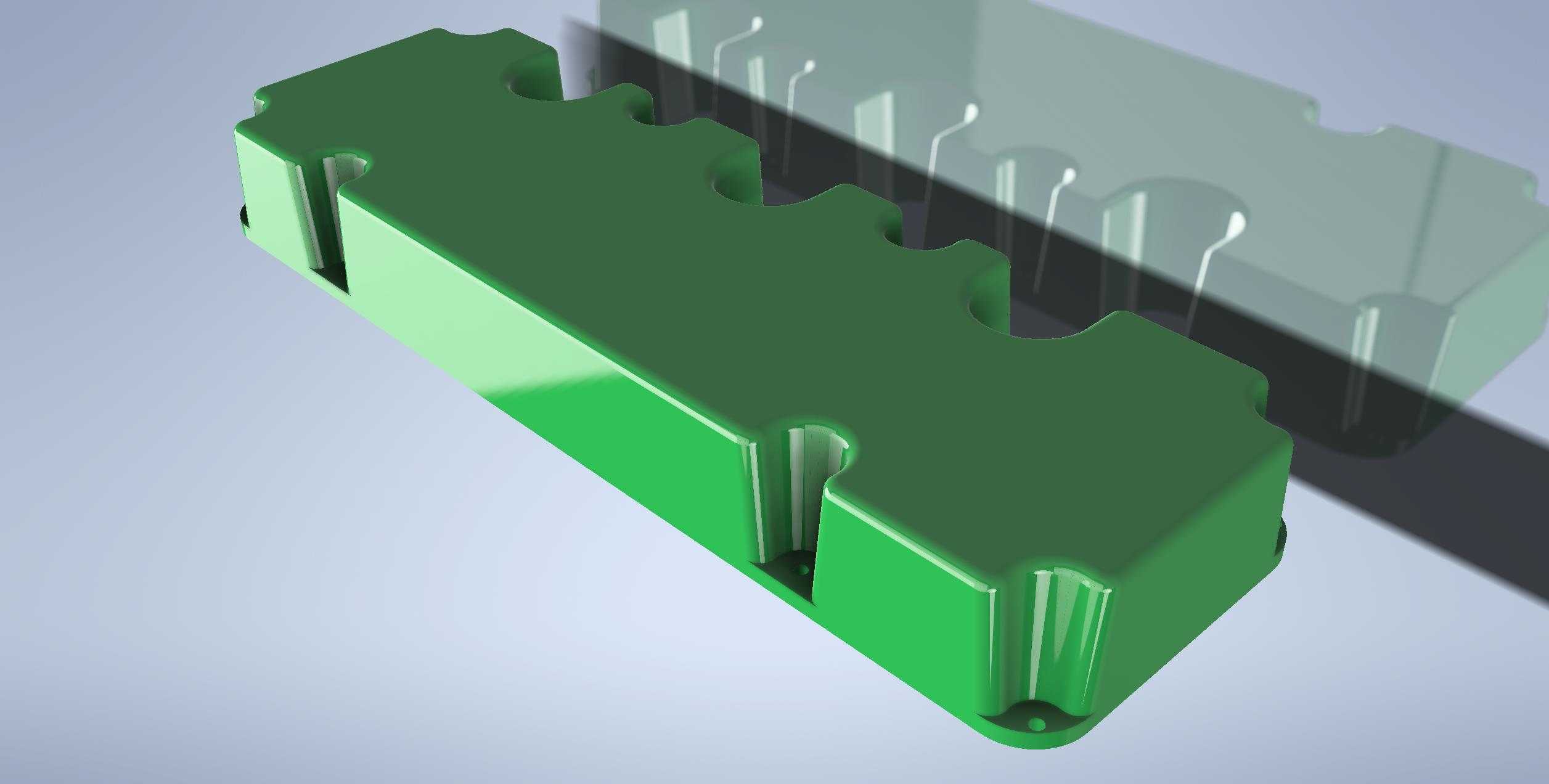

　　结构设计上，塑料罩盖普遍采用注塑成型思路。壁厚应尽量保持均匀，避免大面积实体堆积导致缩痕和内应力；需要提高刚度的位置，优先通过加强筋、翻边和阶梯形造型实现，而不是简单增加整体壁厚。图中件体侧面可见明显的竖向筋条和边缘加厚区域，这些结构能够提高罩盖在螺栓预紧力、发动机振动和热循环作用下的抗变形能力。局部镂空则用于减重、避让或形成通风、安装通道，开孔边缘必须设置足够圆角和加强边框，防止应力集中。

　　拔模方向是三维建模中不可忽视的问题。罩盖属于深腔型塑料件，外壁、内壁、筋板和安装柱都要按模具开模方向设置合理拔模角。顶面外观面通常要求较高表面质量，脱模斜度可较小；内部筋位和密封槽区域为了顺利脱模，角度需适当放大。转角处应采用连续圆角，避免尖角造成材料流动困难和应力集中。螺栓柱根部要做防缩孔处理，常见方式是控制局部壁厚、增加放射筋或采用空心柱结构。

　　功能集成也是现代气门室盖的重要趋势。除了基础遮蔽和密封，它还可能集成曲轴箱通风腔、油气分离结构、机油加注口、传感器安装座和管路接口。设计这些结构时，需要让内部气流路径顺畅，避免机油在低洼区域积存；同时要保证接口位置在发动机总装线上便于操作，售后维护时不需要拆除过多周边部件。

　　从发动机整机场景看，该件工作在高温、油污和持续振动环境中。虽然不承受燃烧压力，但它长期受到缸盖热辐射、机油蒸汽和橡胶密封件老化的影响。因此外形设计不能脱离热膨胀差异：塑料罩盖的线膨胀系数通常高于铝合金缸盖，螺栓孔、定位销和密封结构要允许一定相对位移。定位销负责确定装配位置，螺栓则提供压紧力，二者分工明确；若把所有孔都设计成完全约束，热态下可能产生翘曲或异常噪声。

　　建模过程中，应先依据缸盖顶部边界建立密封轮廓和安装点，再确定罩盖的最高包络面。随后依次布置螺栓柱、加强筋、避让凹腔、侧壁翻边和附属接口。外观曲面要与发动机舱整体造型协调，但结构优先级始终高于外观：任何导致密封带刚度不足、模具无法脱模或维修工具无法到达的造型，都应在数模阶段修正。完成实体后，还需检查截面壁厚变化、筋条交汇区域、安装柱根部以及密封条槽口尺寸，确保零件既能成型，也能在发动机上长期可靠使用。
