交流稳压器铰接式铜质支撑支架

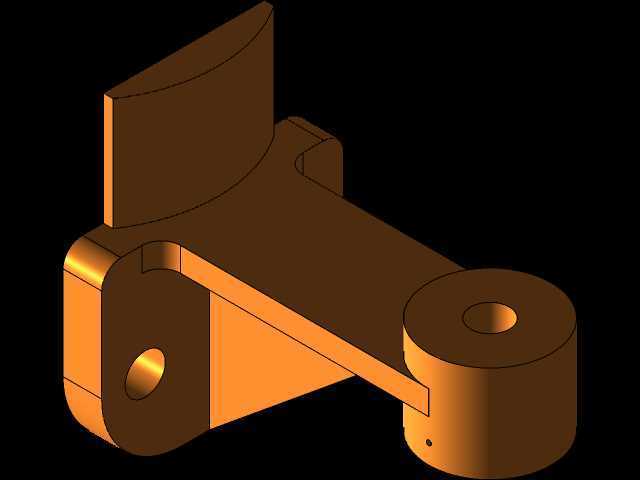

　　该支撑件应用于交流稳压设备内部的载流与定位复合工位，并非单纯承力的机械托架。在稳压装置的调压链路中，它一端通过带同轴通孔的圆柱铰接座与动触头摆臂形成回转副，另一端的筒状铰接孔用于连接张力调节拉杆，中部立起的弧形挡边则贴合碳刷组件的滑移轨迹，既约束刷架的横向窜动，又承担调压过程中分流导电的作用，因此整体采用铜材加工，兼顾接触电阻低、抗电弧烧蚀与反复弯折不断裂的使用要求。

　　从结构布局看，零件沿斜向主梁展开，左右两端的圆柱凸台高度一致，孔轴线平行布置，保证摆臂转动时两端铰接点的同轴度误差不会造成卡滞；主梁截面采用带加强翻边的槽型，在铜材厚度有限的前提下提升抗弯刚度，避免动触头在弹簧压紧力作用下出现主梁下挠、刷面与线圈绕组接触压力不均的问题。左侧立板顶部做成圆弧收口，对应碳刷架上行的极限位置，起到机械硬限位作用，防止调压超程时刷体脱出绕组工作面；立板与主梁交接处做了圆角过渡，消除铜件在冲压折弯后的应力集中，长期受振动工况下不易在根部萌生裂纹。

　　右端圆柱座侧壁预留有细小定位孔，用于装入弹性圆柱销，锁定铰接销轴的周向位置，避免拉杆往复动作时销轴随转磨损孔壁；左端铰接孔为贯通光孔，孔径与销轴采用间隙配合，装配后可在孔内加注薄层导电脂，降低铰接处的接触压降。主梁底面为平整安装基准面，贴合设备内部的绝缘隔板，装配时以该面找正后再锁附两侧固定点，可保证两个铰接孔的轴线处于同一水平面，摆臂全程转动阻力均匀。

　　建模过程中先以主梁底面为草图基准拉伸出主体板厚，再分别在两端叠加圆柱凸台并切除铰接孔，立板部分采用折弯特征与主梁合并，圆弧挡边通过扫掠成型，各处折弯内圆角统一取板厚的0.8倍，符合铜材冲压折弯的最小弯曲半径要求，避免折弯处外侧出现拉伸裂纹。端部圆柱与主梁衔接的位置补加三角加强筋，筋板厚度小于主板厚，既补强又不额外占用刷架的运动空间。

　　安装边界方面，零件整体长度方向横跨稳压单元的动触头腔，两端铰接孔中心距决定了摆臂的摆动行程，选型替换时需优先核对该中心距与孔直径，其次确认立板高度是否与碳刷架行程匹配；主梁下方需留出绝缘隔板的铺设间隙，右端圆柱座侧壁的销孔要与机架侧孔对位，装配后铰接件应能在无外力时靠自重平缓摆到底，无卡顿、无轴向窜动。铜件表面不做涂装，裸露面直接参与导电，仅在非接触的折弯外侧可做钝化处理防氧化，长期运行中需定期检查铰接孔的磨损量与立板限位面的烧蚀痕迹，当孔配合间隙超差时及时更换，保证调压触头压力稳定。
