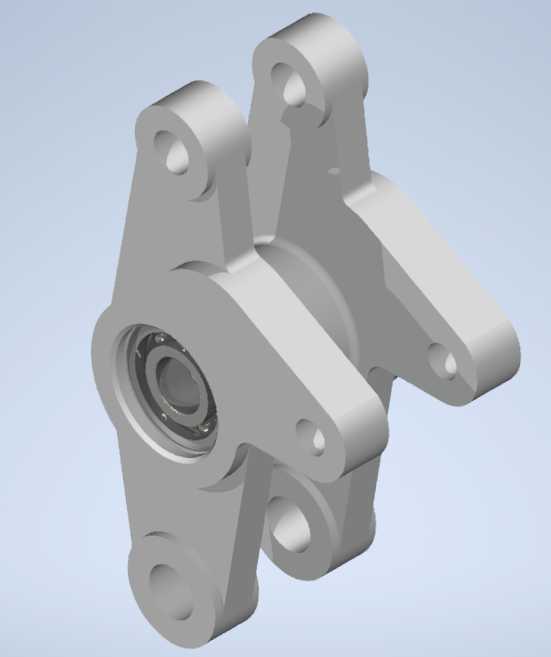

带SKF6202轴承的交流稳压器轴支架

　　交流稳压器内部的轴系支撑件，核心作用是为旋转或摆动轴提供稳定的径向与轴向定位，同时集成标准轴承安装位，降低轴系运转时的摩擦阻力与同轴度误差。该支架选用SKF 6202深沟球轴承作为配套转动元件，轴承内孔适配常规15mm直径转轴，外径35mm、宽度11mm，支架轴承腔严格按照轴承外径公差设计，采用过渡配合保证轴承外圈固定不发生周向转动，同时预留轴承轴向限位台阶，避免运转过程中轴承窜动。

　　从整机布局来看，这类轴支架多用于稳压器内部调压传动机构，承载碳刷摆动臂、传动连杆或者调压转轴的支撑载荷，支架本体采用一体式铸铝或者铸铁构型，整体轮廓为多耳式分叉布局，三个方向延伸出带安装孔的支耳，每个支耳上加工有贯通螺栓孔，可通过M6或者M8紧固件固定在稳压器内部钣金机架或者安装底板上，多点固定的形式能够分散转轴传递过来的径向载荷，避免单点支撑出现的应力集中问题。

　　设计过程中优先保证轴承安装孔与各支耳安装面的位置度，轴承腔中心到各支耳安装孔的孔位公差控制在0.1mm以内，保证转轴装配后与配套传动部件的同轴度，减少运转卡滞。支架主体壁厚根据承载需求设定，轴承腔周边壁厚加厚至8mm左右，支耳根部做圆角过渡，避免交变载荷下出现应力断裂，支耳上的安装孔设计为沉孔结构，螺栓锁紧后头部不突出支架表面，节省整机内部装配空间。

　　外形尺寸方面，支架整体长度约120mm、宽度约90mm、高度约70mm，属于中小型支撑构件，适配中小功率交流稳压器的内部安装空间，安装边界要求底板安装面平面度不低于0.2mm，装配时轴承腔内需预先填充润滑脂，轴承压装采用专用工装均匀施压外圈，避免通过滚动体传递压力损伤轴承滚道。支架侧面延伸出的两个平行支臂用于配套连杆机构的铰接，支臂端部的小孔可安装销轴，实现传动件的摆动自由度，整体结构简单坚固，没有多余冗余特征，在满足支撑强度的前提下尽可能控制构件重量，同时铸造成型的工艺性良好，适合批量生产加工。

　　实际运维场景中，该支架一旦出现支耳变形或者轴承腔磨损，会直接导致转轴跳动量超标，进而引发调压传动卡顿、碳刷接触不良等稳压器常见故障，建模阶段完整还原了轴承安装位、各支耳孔位、加强圆角以及铰接孔的全部细节，可直接用于整机装配干涉检查、支撑强度仿真校核以及后续加工出图，结构特征完全匹配实物装配逻辑，不存在虚构工艺结构，工程师可直接在此模型基础上调整安装孔距或者轴承规格，适配不同功率等级稳压器的传动支撑需求。
