汽车车轮螺母锥形防护钉盖

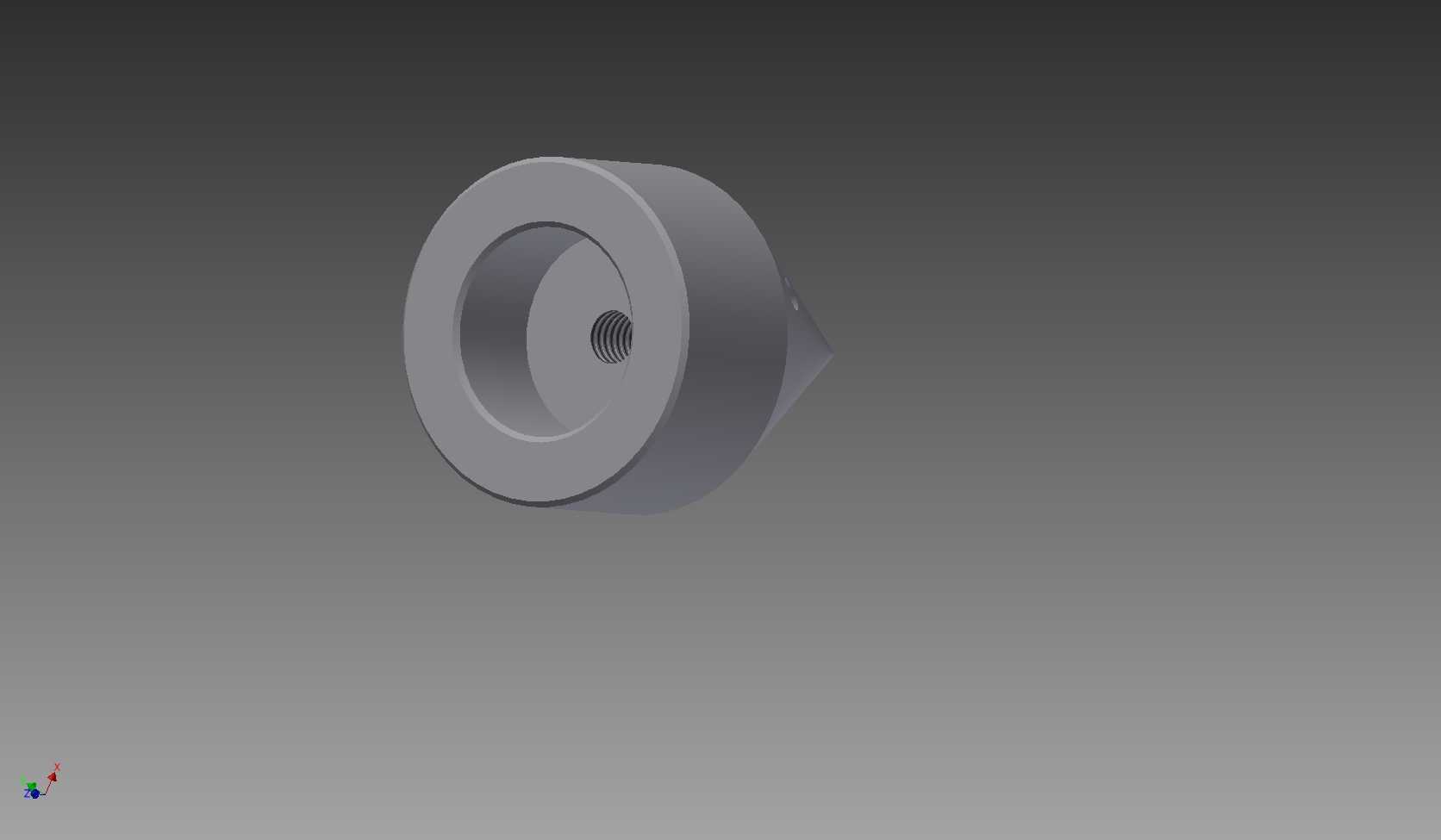

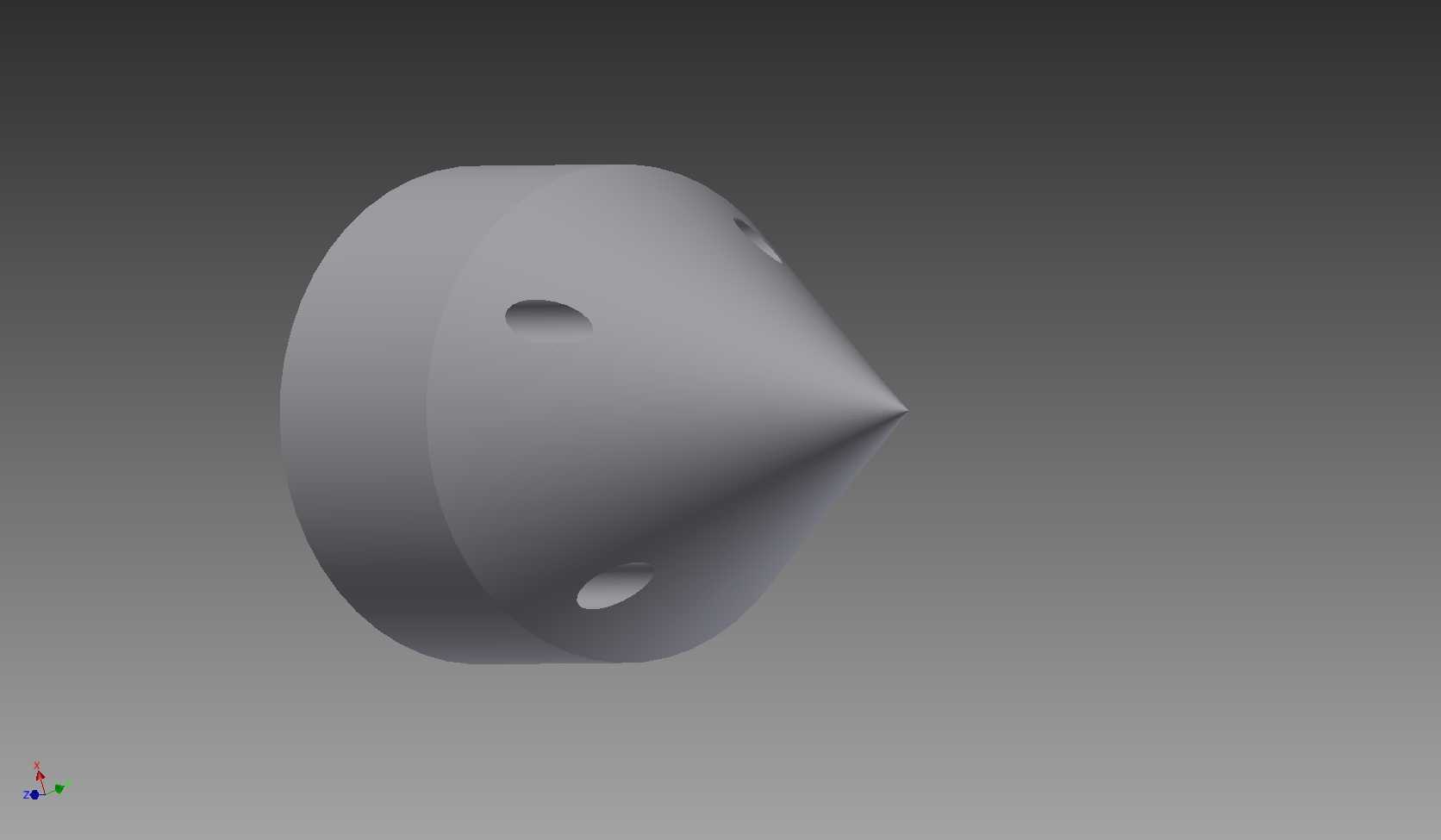

　　该零件针对车轮外露螺栓区域的防护与装饰需求进行结构设计，整体采用一端圆柱、一端圆锥的回转体外形，圆柱段用于贴合车轮螺母安装面，锥形段向外延伸形成导流与遮挡轮廓，能够减少泥水、砂石直接冲击螺母端部。零件在圆柱侧壁分布多个小孔，孔位沿周向错开布置，用于穿入小型销钉，使盖体与车轮螺栓形成附加连接，避免车辆行驶振动后盖体松脱。

　　实际使用场景集中在越野车辆、改装车轮以及长期在泥泞、碎石路面行驶的车辆上。车轮螺栓长期暴露在外，螺纹和六角部位容易积存泥砂，拆卸时杂质会进入螺纹配合面，增加螺母磨损和咬死风险。该钉盖覆盖螺栓端部后，可在外侧形成连续遮挡面，锥形表面也不利于泥块附着，高压水冲洗时水流可沿锥面快速排走。

　　设计思路并非采用传统卡扣式装饰盖，而是在车轮螺栓端部加工约5毫米小孔，并攻制M6螺纹，再用多枚M6销钉从盖体侧壁孔位拧入螺栓，将盖体机械锁定。这种方式对盖体材料的弹性要求较低，更依赖孔位同轴度和销钉锁紧力。建模时需要重点控制圆柱内腔与螺母外廓的间隙，间隙过小会造成装配干涉，过大则会使盖体在高速旋转时产生偏心。侧壁销孔应与螺栓端部径向孔严格对应，孔口可设置沉台，使销钉端部不高出外圆，防止旋转时产生风噪或刮擦。

　　外形边界方面，回转体最大外径应略大于被覆盖螺母的对边尺寸，但不能超过车轮螺栓孔周围的安全空间，避免与轮毂孔壁、平衡块或制动部件发生接触。锥形尖端朝向外侧，轴向长度需兼顾遮挡效果和通过性；过长会在车辆靠近路沿时先发生磕碰，过短则无法完全覆盖螺母。圆柱端面与轮毂贴合处可保留浅止口，使盖体安装后自动定心，减少径向窜动。

　　从结构受力看，车辆行驶中盖体主要承受旋转离心力、振动惯性力以及飞石冲击。周向多销钉布置可把载荷分散到多个连接点，避免单点卡扣断裂后整体脱落。锥形外表面有利于把正面冲击转化为沿表面的滑移，降低砂石直接打入端面的概率。侧壁孔位不宜布置在同一截面上，交错分布能够减少对圆柱段强度的削弱，也便于销钉从不同方向锁紧。

　　建模过程中，回转主体可通过草图旋转生成，再在侧壁建立径向孔特征。孔位阵列前应先确认螺栓端部螺纹孔方向，保证三维装配时销钉轴线能够同时穿过盖体孔和螺栓孔。锥段与圆柱段交接处应保留平滑过渡，避免台阶位置形成应力集中。内腔若需要容纳螺母，应按螺母六角外廓增加避让空间，并在端面留出均匀压紧边。

　　该结构适合小批量改装和专用车辆维护使用，尤其适用于需要频繁检查车轮螺栓、又希望降低螺母污染和锈蚀概率的场合。加工时可选用金属棒料车削成型，也可采用高强度工程塑料进行回转加工或注塑；金属件抗冲击能力更好，塑料件则重量更低、耐腐蚀。无论采用哪种材料，销孔位置度、内腔定心尺寸和锥面外廓都是影响装配可靠性的关键。
