轻量化辐板式双螺旋圆柱齿轮

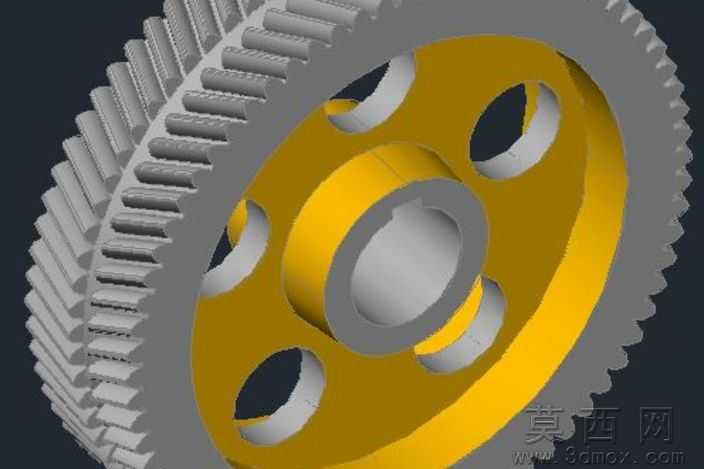

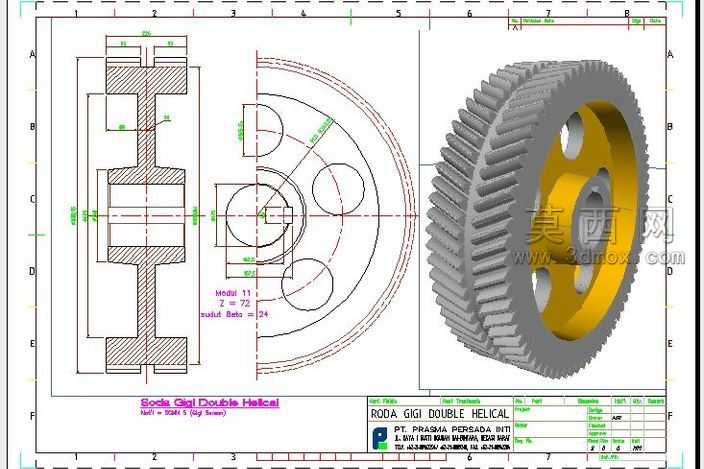

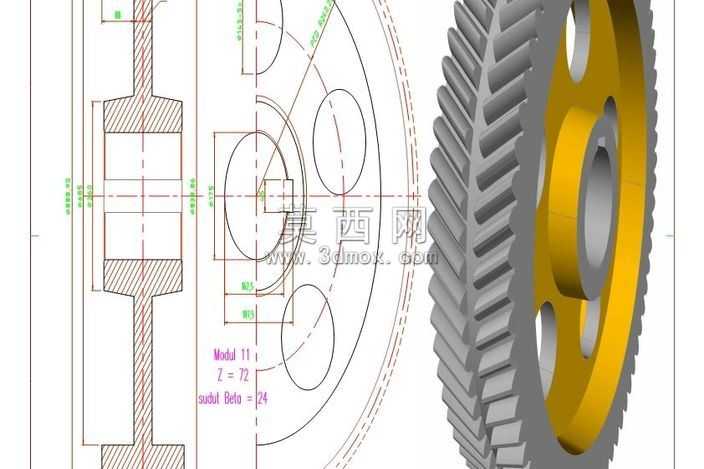

本作品为双螺旋圆柱齿轮三维建模成果，建模阶段以齿轮啮合原理为核心依据，首先通过参数化公式推导齿廓渐开线、螺旋线轨迹，精准控制螺旋角、模数、齿数、压力角等核心参数，保证轮齿啮合的重合度与传动平稳性，避免传统直齿轮传动冲击大、噪音高的缺陷。建模过程中先完成单个轮齿的特征构建，通过圆周阵列生成整圈轮齿，再对轮缘、轮毂、辐板部分进行一体化布尔运算，保证各部分衔接处无几何干涉，结构过渡顺滑。辐板部分采用对称式减重孔设计，共设置四个均匀分布的异形通孔，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，最大程度降低齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的响应速度。材质渲染阶段，轮齿部分赋予哑光金属灰质感的合金钢材质，还原实际工业齿轮经过热处理后的表面质感，辐板与轮毂部分赋予亮黄色金属漆材质，既区分不同结构区域，也模拟工业齿轮表面防锈涂层的视觉效果；轮毂中心的轴孔部分做了精细化的公差预留设计，孔壁赋予精加工后的金属光泽质感，还原实际装配场景下的轴孔配合精度。整体结构设计充分考虑实际加工工艺性，辐板与轮缘、轮毂的衔接处均设置合理的过渡圆角，避免应力集中问题，提升齿轮的疲劳使用寿命；轮齿部分做了齿端倒角处理，既方便装配时的啮合导入，也能减少轮齿端部的磕碰损伤。渲染阶段采用工业产品常用的暗调背景，搭配定向打光方案，突出轮齿的螺旋走向、辐板的镂空结构以及不同材质的质感差异，清晰展现齿轮的整体结构细节与设计特点，可用于机械传动教学演示、传动系统装配仿真、产品宣传展示等多种场景。
